1Ürün Girişi

Havuz tipi elektrikli koruma fırını esas olarak ısı için uygundur.

demir dışı metal çözeltilerinin korunması için kullanılabilir

Derin dökme makinelerinin merkezi ısı koruma, merkezden sıvı dökme,

Yerçekimi dökme, hassas dökme ve diğer işlemler.

2Ekipmanın bileşimi

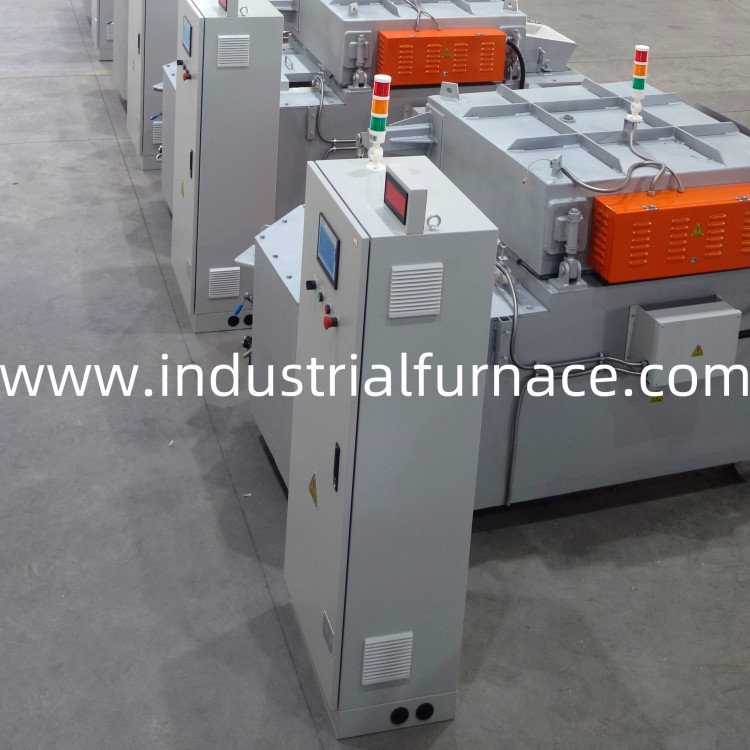

Bu ürün üç parçadan oluşur: fırın gövdesi, ısıtma elementi ve

Elektrikli kontrol kutusunun üst kısmı

kontrol devresi ve alt kısmı güç devresi; fırın gövdesi

esas olarak besleme odasından, malzeme alma odasından oluşur.

ısıtıcı ve yalıtım odası vb.

Çelik ve çelik levhalar ve çeşitli hafif ateşe dayanıklı malzemeler

Erimiş havuz bir bütün olarak yapışkan alüminyum ile dökülmüştür.

Erimiş sıvının alaşım bileşimini sağlamak için dökme malzemesi.

Silikon karbon çubuk ısıtma elemanları ve yalıtım malzemeleri

hafif fırın tepesine yerleştirilmiştir.

Erimiş havuzdaki alüminyum alaşımı sıvı yüzeyi, yüksek termal

verimlilik ve uygun bakım, temizlik ve hareket.

3Fırın türünün avantajları ve özellikleri

Isıtma elemanı çoklu düşük güçlü silikon karbon çubukları veya

büyük bir ısı radyasyon alanı, hızlı ısıtıcı olan dirençli teller

Hız ve alüminyum sıvısının oksidasyon kaybını azaltmak.

Kontrol sistemi yüksek kontrol doğruluğuna sahiptir (± 5°C içinde)

Alüminyum sıvı sıcaklığı, ve PID otomatik gibi işlevlere sahiptir

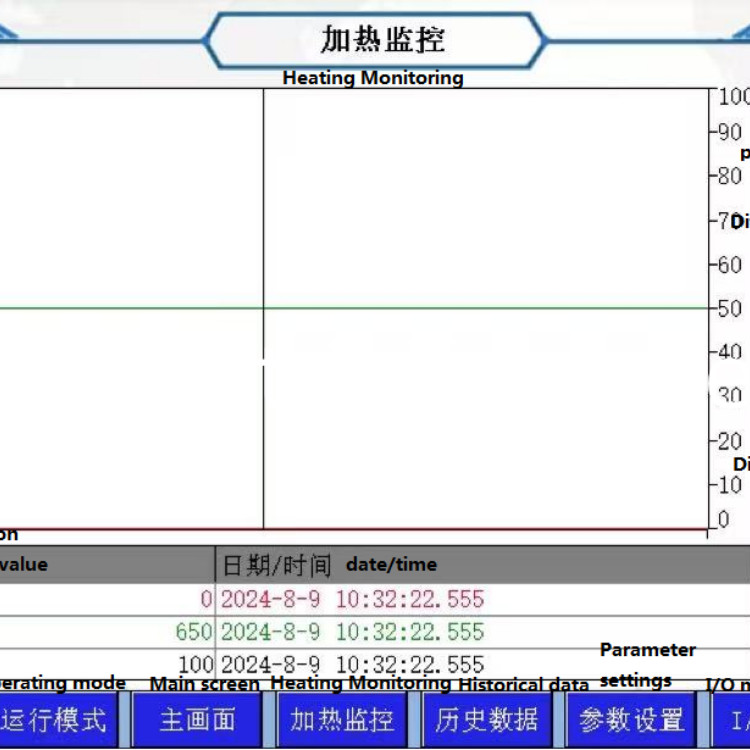

sıcaklık kontrolü, sıcaklık izleme ve otomatik orantılı

çıkış gücünün ayarlanması.

Eşsiz ısı yalıtım yapısı ile fırın yüzeyi sıcaklığı yükselmesi

Etrafındaki çevreye etkisini etkili bir şekilde azaltabilen 25°C'den azdır.

sıcaklık ve operatörlerin güvenliğini sağlamak.

Fırın kaplama yüksek sıcaklığa dayanıklı, yüksek dayanıklılık ve yapışmazlık kabul eder

Allied Mineral Products (Tianjin) Co.,Ltd.'den alüminyum ateşe dayanıklı malzeme,

5 yıldan fazla bir hizmet ömrü (üç yıllık garanti).

4Ekipmanın parametreleri

Not: 24 saatlik güç tüketimi için istatistiksel standart, sıcaklığın

Alüminyum sıvısının depolama fırına eklenmesi çalışma sıcaklığı ≥'dir.

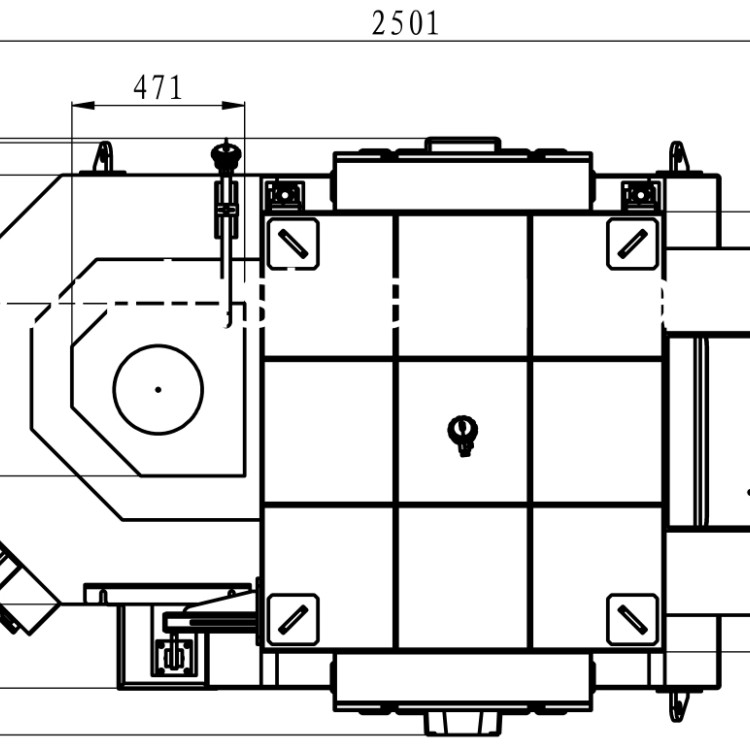

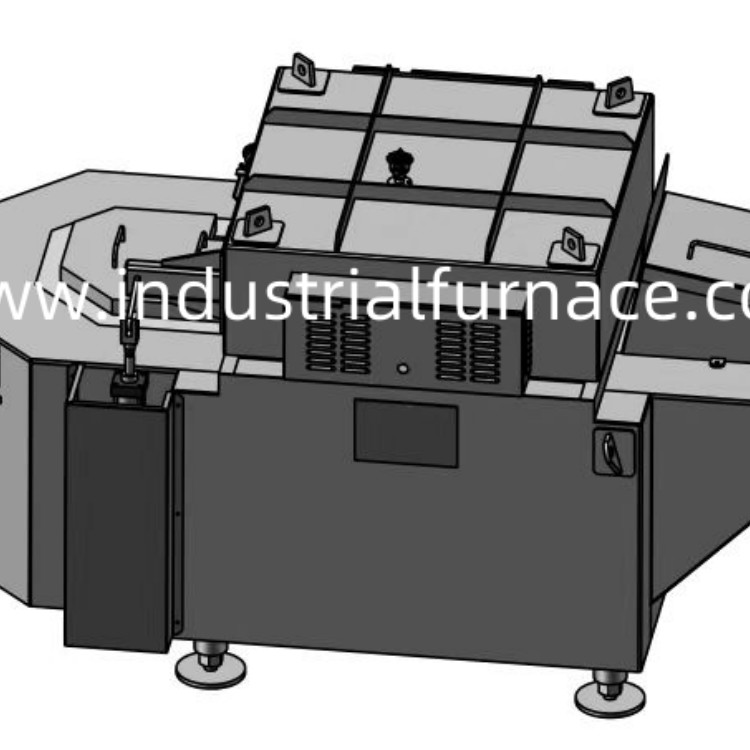

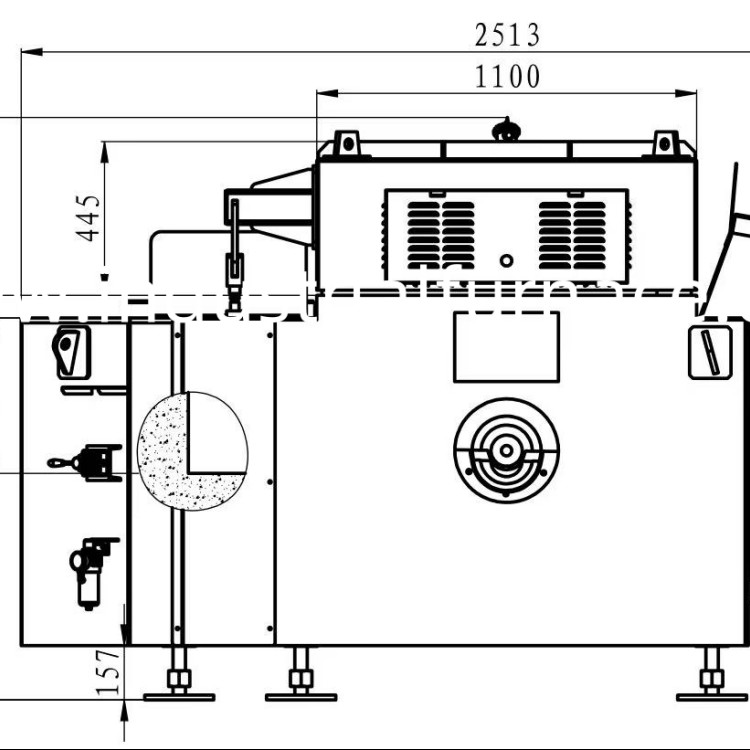

5Fırın yapısı

5.1 Fırın astarına giriş

Fırın yüksek dayanıklı, yüksek sıcaklığa dayanıklı, yapışmaz alüminyumdan yapılmıştır

Korundumdan yapılan döküm malzemesi, in situ dökülür.

Çatlaklar, hizmet ömrünü artırır; tamir ve yer değiştirme kolaylığı,

bakım süresi.

Fırın duvarı yüksek sıcaklığa dayanıklı kalsiyum silikat kart ve süper

ısı yalıtımı seramik fiber board, ve sağlamak için aşamalı yapıştırma teknolojisi benimser

Mükemmel mühürleme ve ısı yalıtım performansı.

özel olarak tasarlanmış yüksek sıcaklığa dayanıklı alev geriletici ısı yalıtım lif modülleri,

Bunlar kolay bakım ve değiştirme için aşamalı ve yığılmış.

5.2 Fırın Malzemeleri Listesi

6.Elektrik sistemi

Ana bileşenler

Isıtma elementi.

Kontrol sistemi-PLC, dokunmatik ekran, güç düzenleyicisi, kontaktor, röle vb.

Sıcaklık algılama elementi - termoküp (her set iki termoküp içerir,

Fırın atmosfer sıcaklığını ve alüminyum sıvısı sıcaklığını ölçerek).

Elektronik Voltaj Düzenleyicisi (PID Kontrolü) ile Tanıtım

Thyristor ana kontrol unsuru olarak kullanılır ve thyristor iletkenlik açısının değişimi

Dışarı çıkış akımı ve voltajı kontrol etmek için kullanılır.

Bir bütünleşik devre, tiristor iletkenlik açısını kontrol etmek için seçilir.

Kontrolörün harici cihazlara zarar vermemesini sağlamak için çoklu koruma fonksiyonları

İşlevleri: yumuşak başlangıç, aşırı akım koruması, aşırı sıcaklık

Yük hatası akımı veya sıcaklık yükseldiğinde ve çalışma aralığını aştığında

kontrolörün, kontrolör otomatik olarak darbe çıkışı kapatmak ve yük durdurmak

güç kaynağı.Sıcaklık kontrolünün doğruluğu: ±5 °C (standart çalışma koşullarında).

Koruma mekanizması

Alüminyum sıvı sıcaklığı yüksek/düşük sıcaklık alarmı, atmosfer sıcaklığı mutlak

Değer aşırı sıcaklık alarmı (özel anahtar anahtarı yetkisi sıfırlama), üç fazlı akım sapması alarmı... vb.

7. Elektriksel yapılandırma
