Çelik Eritme için 850 Derece 500KGS Alüminyum Tutma Ocağı İndüksiyon Ocağı

500kgAlüminyum alaşımlı havuz tipi elektrikli bekletme fırını

Havuz tipi elektrikli bekletme fırını esas olarak uygulanabilir

demir dışı metal çözeltisinin tutulmasına ve olabilir

döküm makinesinde, santrifüj dökümde, yerçekimi dökümünde,

hassas döküm ve diğer işlemler.

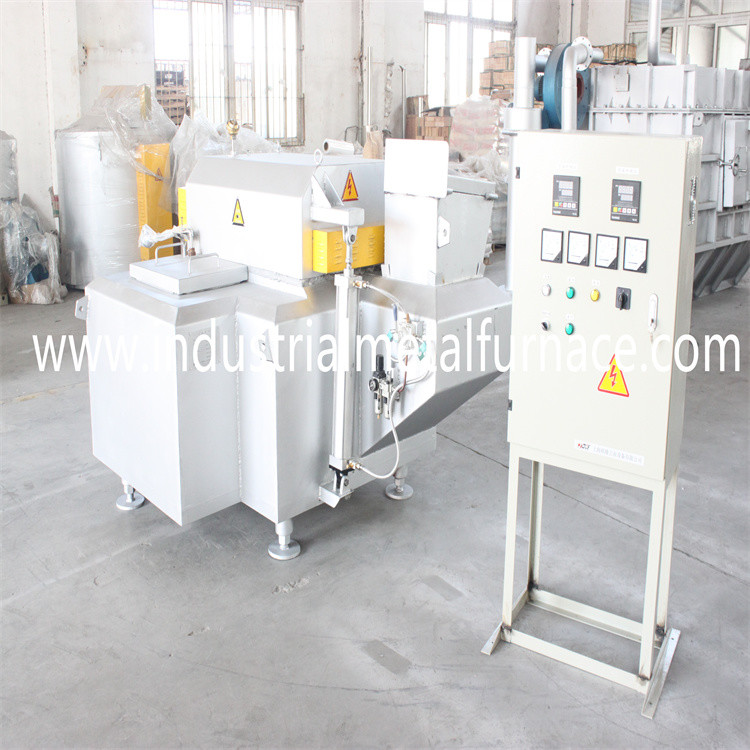

Ürün, fırın gövdesi, ısıtma elemanı ve

elektrik kontrol kutusu. Elektrik kontrolünün üst kısmı

kutu kontrol hattıdır ve alt kısım güç hattıdır.bu

fırın gövdesi esas olarak besleme odası, kepçe limanı,

ısıtma ve tutma odası odası, vb. Fırının kabuğu

gövde profil çelik ve çelik levhadan yapılmıştır ve çeşitli malzemelerle kaplanmıştır.

hafif refrakter malzemeler.Erimiş havuz yapışmaz malzemeden yapılmıştır

Erimiş sıvının alaşım bileşimini sağlamak için alüminyum dökülebilir.

Bir silisyum karbür çubuk ısıtma elemanı ve ısı yalıtım malzemesiben

alüminyumu doğrudan yaymak için hafif fırının üstüne monte edilir

erimiş havuzdaki alaşım sıvı seviyesi, yüksek termal verim ve

uygun bakım, temizlik ve hareket.

Ⅰ.Fırın gövdesinin bileşimi

Havuz tipi bekletme fırınının fırın gövdesi esas olarak oluşur

besleme portu, tutma odası, tahliye çıkışı ve bekletme fırını

örtmek.Giriş, tutma odası ve çıkış entegre edilmiştir ve

tek seferlik döküm için mineral 80ACX dökülebilir (Müttefik malzeme) kullanılır,

(basınç mukavemeti: 110 ℃ üzerinde 140MPa, lineer değişim oranı ise %0,1'dir).

Bu dökülebilir, yapışmaz alüminyum, yüksek mukavemet,

kolay temizlik ve uzun servis ömrü.Fırın kapağı japondan yapılmıştır

İyi termal özelliklere sahip izolite refrakter elyaf pamuk

yalıtım, uygun bakım ve uzun hizmet ömrü

Ⅱ.Isıtma, elektrik kontrol sistemi

1). Ana bileşenler

1.Isıtma elemanı - silisyum karbür çubuk (6 adet / takım)

2.Kontrol sistemi - sıcaklık kontrolörü (Taisee marka), elektronik

voltaj regülatörü, kontaktör, röle, vb

3.Sıcaklık algılama elemanı - termokupl (her set şunları içerir:

biri fırın atmosfer sıcaklığı için olmak üzere iki termokupl ve

diğeri alüminyum sıvı sıcaklığı için)

2). Elektronik voltaj regülatörüne giriş (PID kontrolü)

Ana kontrol elemanı olarak tristör kullanılır ve

çıkış değişimini kontrol etmek için tristör iletim açısı kullanılır

akım ve voltaj.İthal özel tristör faz kaydırma tetikleyicisi

tristörün iletim açısını kontrol etmek için entegre devre seçilmiştir.

Kontrolör, aşağıdakileri sağlamak için çeşitli koruma işlevlerine sahiptir:

kontrolör, arıza durumunda harici ekipmana zarar vermez.

Fonksiyonlar: yumuşak başlatma, aşırı akım koruması ve aşırı sıcaklık koruması.

Yük arızası akımı veya sıcaklığı çalışma aralığının ötesine geçtiğinde

kontrolör, kontrolör darbe çıkışını otomatik olarak kapatabilir ve

yük güç kaynağını durdurun.

3).Sıcaklık kontrol doğruluğu ± 5 ℃ (standart çalışma koşulları altında)

Ⅲ.Tteknik parametre

1. Fırın yüzey sıcaklık indeksi: merkez noktasında ölçülen 50 derece içinde

2. Fırın gövdesi vida ile ayarlanabilir

3. Fırın kapağı silindiri, fırın duvarından cürufun çıkarılmasını kolaylaştırmak için kaldırılır ve indirilir.

4.Üç renkli alarm lambası.

ⅣElektrik sisteminin ana bileşenleri

<1>. Özelleştirilmiş kontrol kabini.1 takım

<2>.Sıcaklık kontrolörü, Tayvan Tai bkz., (1 PID ayarlı), 2 takım;

<3>. Güç regülatörü, Tayvan Taisee, 1 takım;

<4>.Düşük voltajlı elektrik bileşenleri, CHINT, birkaç;

<5>.Termo çiftler, 2 adet (atmosfer için 1 ve alüminyum sıvı için 1);

<6>.tel, birkaç;

Ⅴ.Standart konfigürasyon

1. Bir fırın gövdesi

2.Bir kontrol kabini

3.Bir set ısıtma elemanı (diğer üç)

4.İki termokupl (biri fırın sıcaklığını ölçmek için, diğeri ölçmek için

erimiş alüminyum sıcaklığı) ve bekleme için bir set

5. Kullanım kılavuzunun bir kopyası

Ⅵ.KaliteAgüvence

Fırın 1 yıl garantilidir.Bununla birlikte, yüksek kaynaklı doğal sarf malzemeleri

sıcaklık, kalite faktörleri hariç, garanti kapsamına girmez.

Ayrıca hatalı kullanımdan kaynaklanan arıza durumunda, onarımdan tedarikçi sorumludur,

ancak belirli bir ücret alınacak ve sarf malzemeleri listesi daha sonra sağlanacaktır.

onarım tamamlandı.

Ⅶ.Kurşun zamanı ve pişirme süresi

Teslim süresi: Sözleşmenin yürürlüğe girmesinden 40 gün sonra.Fırın gövdesi

ilk kullanımdan 10 gün önce yerinde pişirilir
