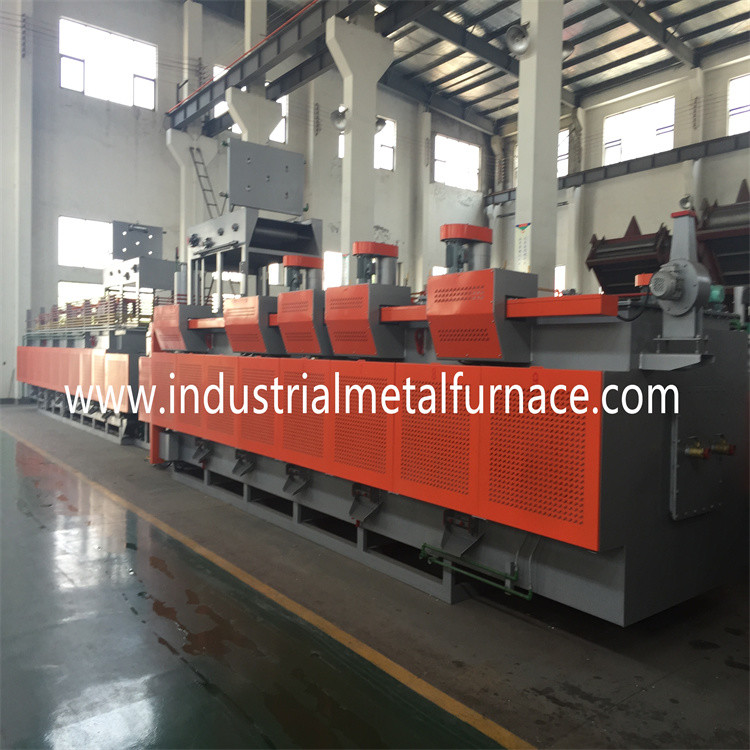

Wondery Yüksek Kaliteli Destek Silindiri Elektrik

Hasır Bant Tipi Fırın Söndürme Temperleme

1. Temel Gereksinim

1.1 ürün: kendinden diş açan vida, çelik duvar vidası.

1.2 işlem: karbonlama, karbonitleme, parlak su verme ve tavlama;

1.3 üretkenlik: söndürme: 150-250kg/saat;

2. Özellikler

Alıcının ihtiyacına göre müşterimize tavsiye ederiz.

seçmek500*6000mmdestek silindiri tipi elektrikli örgü kemer fırını.

3. Üretim Hattı Temel Parametreleri

4. Ekipman Genel Tanıtımı ve Ana Özellikler

1. Genel Giriş

1.1 Bant tipi fırın, ileri teknolojileri birleştirir.

Tayvan.Ana parçaları yurt dışından ithal edilmektedir.

1.2 Üretim hattı, destek silindiri söndürme fırınından oluşur,

su verme tankı, yağ çıkarma standı, temizleme sonrası makine, destek silindiri

örgü bant tavlama fırını ve elektrik kontrol sistemi.

2. Özellikler:

2.1 Bağlantı parçalarının üretim ihtiyaçlarını karşılamak için fırın,

Tayvan teknolojisi ve alanında enerji tasarrufu etkisini geliştirir

refrakter astar.

2.2 Bant tipi fırın, transformatör aracılığıyla düşük voltajlı ısıtma kullanır

ısıtma borularının hizmet ömrünü uzatmak için.

2.3 Örgü kayış, senkronize edilmiş destek silindirleri tarafından desteklenir.

hareket ettirin, böylece örgü kayış minimum bir gerilim taşır.

2.4 Silindirler, özel yüksek basınçlı sızdırmaz yatakla desteklenir.

2.5 Örgü kemer, anormal nakliye alarm cihazı ile tasarlanmıştır.

örgü kayışın sabit hareketini sağlayın.

2.6 Konveyör ağ bantlı fırının damlama atmosferi

bir gazlaştırıcı tarafından gazlaştırılır ve daha sonra fırına gönderilir.

Atmosfer sürekli izlenir ve kontrol edilir

bir oksijen probu ile.

/

5. Ekipman Spesifikasyonu

6. Birim Başına Teknik Özellikler

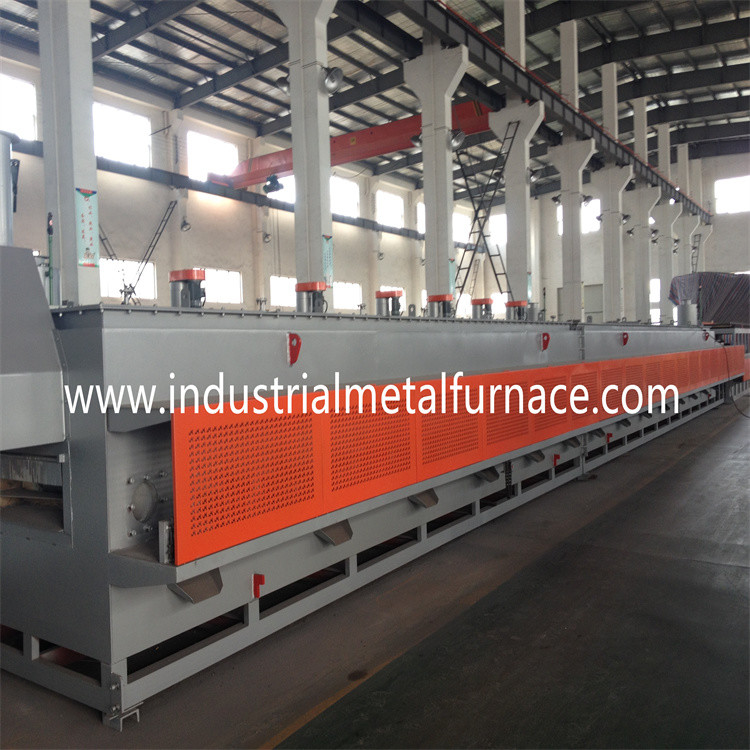

Hasır Bantlı Söndürme Fırını　

Söndürme fırını, örgü bantlı fırın üretim hattının önemli bir parçasıdır.

Fırın kabuğu, ön makine sehpası, ısı koruma malzemesi,

ısıtma cihazı, sıcaklık kontrol cihazı ve atmosfer besleme cihazı.

Ana parametreler:

Örgü bant genişliği :500mm

Çalışma alanı uzunluğu: 6000mm

Giriş uzunluğu: 2000mm

Ön ısıtma alanı uzunluğu: 1500mm

Sıcaklık kontrolü: 4 bölgeli PID kontrolü;

Anma gücü: 160KW

Fırın sıcaklık tekdüzeliği: ≤±5 ℃ sıcaklık tekdüzeliği

aynı bölüm:≤±3℃;fırın dış duvar sıcaklık artışı: ≤50 ℃

Örgü kayış sürüş cihazı

2.1 Parçalar ağ kayışı ile taşınır.

2.2 Örgü kayış, destek makaraları tarafından desteklenir.

senkronize hareket.Örgü kayış önden tahrikli tiptedir,

ve böylece yüksek sıcaklıkta minimum bir çekme kuvveti taşır.

2.3 örgü kayış sürüş hızı: 50~220mm/dak, invertör kontrolü;

2.4 örgü kemer: 500*22000*1.8/2.3mm;1 parça;

2.5 destek silindirleri

Ön ısıtmalı üst silindirler, ￠50mm SUS304 5 adet;

Ön ısıtma alt silindirleri, ￠87mm SUS304 3 adet;

Üst silindirler, ￠50mm SUS310 19 adet

Alt silindirler, ￠87mm SUS310 7 adet

Arka tahrik silindiri, ￠203mm SUS310 1 parça

Rulmanlar, UCFL207 68 takım

2.6 zincir ve dişli çark, P=19.05mm, 1 takım

2.7 redüktör, 0.75kW 1 takım;

2.8 invertör, Mitsubishi, 1 takım;

2.9 örgü kayış sürüş algılama cihazı, Omron 1 set

3. Isı koruma malzemesi

3.1 İç çatı duvarı 1400 yüksek sıcaklık silikat ile kaplanmıştır

alüminyum + 1260 silikat alüminyum cera battaniye.astar malzemesi

￠8mm çubuklar ve SUS310 ankraj parçaları ile sabitlenir.

3.2 Elektrik dirençli örgü bantlı fırın yan duvarları

Isolite anti karbonlama tuğlaları ile kaplanmıştır,

ısı koruma tuğlaları ve ısı koruma levhaları.Astar

kalınlık 395 mm'dir.

3.3 Refrakter yapıştırıcı yerli ünlü markadır.sahip

daha yüksek sıcaklıkta daha güçlü bağlanma etkisinin özellikleri.

4. Isıtma cihazı: elektrikli ısı radyasyon tüpleri.

4.1 Elektrikli ısıtma boruları üst ve alt duvara monte edilmiştir.

ocaktan.Isıtma sistemi alçak gerilim güç kaynağı ile çalışır,

ve ısıtma borularını değiştirirken fırının durdurulmasına gerek yoktur.

4.2 Elektrikli ısı radyasyon tüpleri, 36 takım;

a) dış boru: ￠122*1325*4mm (SUS310S), 36 adet;

b) ısıtma borusu çekirdeği: OCr21Al6Nb, 36 adet;

c) yalıtım parçaları (korindon): 36 adet;

4.4 Her bölge bağımsız bir transformatör ile ayarlanır.ısı radyasyonu

boru paralel bağlantılıdır ve birbirine müdahale etmez.

Isı radyasyon tüpleri kolayca korunur.

5. Karıştırma fanı (su soğutma sistemli NSK yatağı), 2 takım;

kanatlar (şaft ve kanatlar), 2 adet;

rulman, NSK, 4 takım;

motor, 1.5kw, 2 takım;

6.Egzoz dumanı cihazı (fırın dumanının çıkarılması ve yakılması

ve yağ tankı)

Hava pompası, 250W, 1 takım

Yükleme tarafında su soğutmalı ısı izolasyon koruma levhası

ön ayak, 1 adet;

fırın kapısı

a) fırın ağzında hareketli fırın kapısı, 1 takım;

b) fırın içi yumuşak perde kapı, 4 adet;

9. Toz giderme deliği, 12 adet;

Toz delikleri, ön ısıtmanın iki yan duvarının alt kısmına yerleştirilmiştir.

ve ısıtma bölümü.Toz deliği, ısıdan yapılmış bir tapa ile kapatılmıştır.

koruma lifi ve kapak plakası.Fiş, kol mekanizması ile sabitlenir,

ve çıkarılması kolaydır.

10 Örgü bantlı konveyör fırın kapısı ayrıca 1 yangın perdesi ile donatılmıştır.

temizliği ısıtmak temizleme tankında sıvı.

11 atmosfer besleme cihazı

atmosfer kaynağı: damlatma tipi: metanol+propan+amonyak;

11.1 Atmosfer kontrolü:

Oksijen probu, maraton, ABD, 1 adet;

Karbon potansiyeli kontrolörü, Eurotherm, 1 takım;

Oransal valf, Burket, Almanya, 1 adet;

Metanol akış ölçer, 4 takım;

Amonyak akış ölçer, 1 takım;

Propan akış ölçer, 4 takım;

Referans hava akış ölçer, 2 takım

Hava pompası, 8W, 2 takım

Emniyet

Ön ısıtma ve ısıtma bölümünün iki yan duvarının her ikisi de

delikli kapak plakası ile korunmaktadır.

13 örgü kayış tahrik cihazı, Omron, 1 takım;
