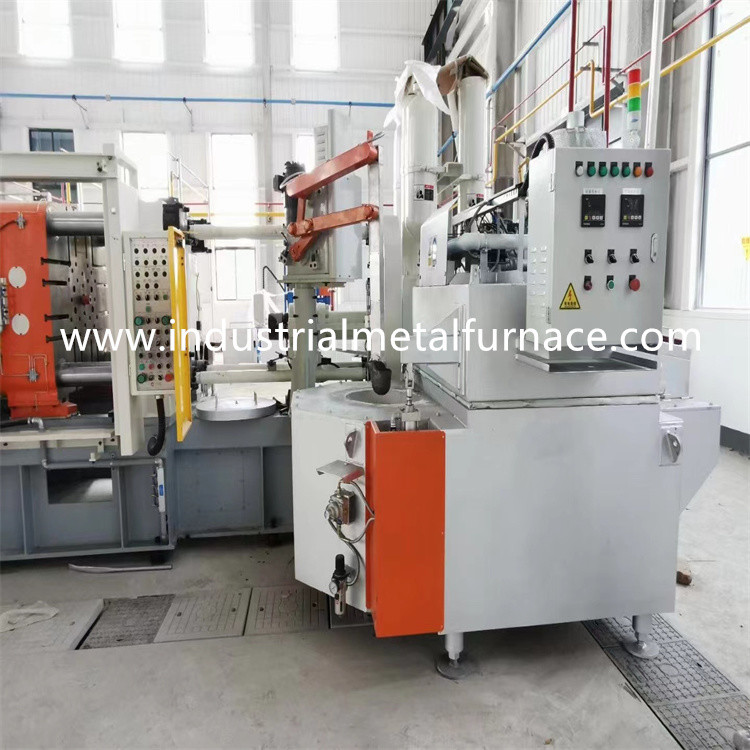

500kg Gaz Yakıtlı Havuz Alüminyum Tutma Fırını Döküm İşlemi 660 ℃

Gaz Yakıtlı HavuzAlüminyum Alaşımlı Bekletme OcağıDöküm Süreci

1. Genel Giriş

Gaz yakıtlı havuz tipi alüminyum bekletme fırını alüminyumdur.

dumanın ısısını geri dönüştürebilen alaşımlı sıvı tutma fırını

ve enerji tüketiminden büyük ölçüde tasarruf sağlar.

Kalıp döküm işlemi için fırın, yüksek kaliteli brülörü benimser

büyük alev radyasyon boyutu ve yüksek ısı verimliliği ile.alüminyum

sıvı sıcaklığı ±5 ℃ hassasiyette tutulur.içindeki fırın

Oksijen içeriği %5'ten azdır, bu da oksit oluşumunu etkili bir şekilde önler.

Kalıp döküm bekletme fırını özel ısı yalıtımı ile tasarlanmıştır.

Yüzey ısı kaybını etkili bir şekilde azaltabilen yapı,

ortam sıcaklığı artışı ve ısı verimliliğini artırır.

Elektrikli alüminyum tutma fırını duvarı yüksek alümina ile kaplanmıştır.

Refrakter tuğlalar

3 yıldan fazla hizmet ömrü olan.

2. Teknik Parametreler

3. Fırın Yapısı

3.1 Fırın kabuğu

Fırın kabuğu çelik levha ve kesit çelikten yapılmıştır.Kapı kenarı yapılır

dökme demir malzemeden.

3.2 Fırın astarı

Eritme havuzu, yüksek mukavemet özelliklerine sahip yüksek alümina tuğlalarla inşa edilmiştir.

ücretsiz alüminyum yapışma ve uzun ömür.(sıkıştırma gücü: sıcaklık olduğunda 140Mpa

110℃'nin üzerindedir;doğrusal oran: sadece %0,1).Kullanılan ısı yalıtım katmanı Birinci Sınıftır

silikat alüminyum elyaf levha.

3.3 Yakma sistemi:

Yakma sistemi kullanımı kolaydır ve uzun bir hizmet ömrüne sahiptir.fırın var

otomatik sıcaklık kontrolü, otomatik ateşleme ve alev algılama işlevleri.

Gaz yakıtlı alüminyum bekletme fırını ayarlanan sıcaklığa ulaştığında, brülör

çalışmayı durdurur.Fırın sıcaklığı, ayarlanan düşük sıcaklıktan daha düşük olduğunda

limit, brülör brülör portuna girer ve otomatik olarak çalışır.Brülör ateşler

alev algılama cihazı ile otomatik olarakHavuz tipi alüminyum tutarken

fırın çalışmaya hazırsa, kullanıcı ocağı boşaltmak için önce hava üfleyiciyi açmalıdır.

Brülör, temizleme işlemi tamamlandıktan sonra otomatik olarak ateşlenir ve küçük bir alevle çalışır.

Alev algılama çubuğu alevi algılar ve brülör büyük bir alevle çalışır.

Alev algılama çubuğu, brülörün yanma durumunu her zaman izler.

Fırın yakma sistemi de güvenlik önlemleri ile ayarlanmıştır.durumlar varsa

eksik yanma veya alevin sönmesi gibi, kontrol sistemi ana brülörü keser

ve yakıt beslemesini durdurmak için ateşleme brülörü.arasında kilitleme cihazı da vardır.

gaz boru hattı ve hava boru hattı.Anormal bir yanma durumu varsa,

kilitleme cihazı yakıt beslemesini keser.Sıvı alüminyum sıcaklığı kontrol edilir

PID düzenlemesi yoluyla.Fan invertörü, fan dönüş hızını otomatik olarak ayarlar

gaz akışını düzenlemek için.Kalıp döküm tutma fırını,

atmosfer sıcaklığı üst sınır değeri.

3.4 boşaltma deliği

Alüminyum sıvı manuel işlem yardımı ile boşaltılır.sıvı sırasında

boşaltma işlemi, sızıntı sorunu olmamalıdır.

3.5 Sıcaklık kontrolü

Alüminyum için bekletme fırını, otomatik gibi kontrol fonksiyonları ile ayarlanır.

alev şalterleri, aşırı sıcaklık alarmı, alev çıkışı koruması vb.

Alüminyum sıvı sıcaklık kontrolü

Ocak sıcaklık kontrolü

Güvenlik cihazı ve otomatik kontrol sistemi

Alüminyum eritme fırını çalışmaya başladığında, kullanıcı önce açmalıdır.

güç kaynağına bağlayın ve fırını boşaltmak için üfleyiciyi açın.fırını ayarla

sıcaklık ve gaz boru hattının solenoid valfini açın.Brülör ateşler

doğalgaz ocağa girdiğinde.

3.6 hidrolik devirme sistemi

Fırın gövdesi devirme fonksiyonu ile tasarlanmıştır.Esas olarak şunlardan oluşur:

hidrolik silindir, kontrol valfleri ve boru hattı.
