1500kg Elektrikli Havuz Tipi Alüminyum Eritme ve Bekletme Ocağı Alüminyum Eritme Ekipmanları

Elektrikli Havuz Tipi TutmafırınAlüminyum Eritme için

1.Başvuru

Elektrikli havuz tipi bekletme fırını esas olarak ısı için kullanılır.

demir dışı metaller çözeltisinin korunması.

Yapısal Giriş

Havuz tipi bekletme fırını aşağıdaki üç bölümden oluşmaktadır:

fırın gövdesi, ısıtma elemanları ve elektrik kontrol sistemi.bu

elektrik kontrol kutusunun üst kısmı kontrol devresidir.alt

parçası güç devresidir.

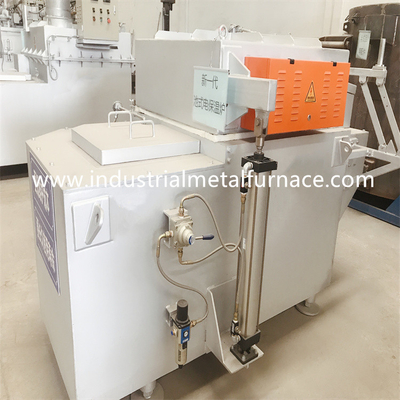

Fırın gövdesi, şarj deliği, tutma haznesi,

boşaltma deliği ve fırın kapağı.Şarj deliği, boşaltma deliği

ve tutma odası bir bütün olarak 84ACX dökülebilir ile dökülür.

Allied Mineral Products tarafından üretilmiştir.(basınç mukavemeti 140MPA'dır

sıcaklık 110 ℃'ye ulaştığında.Hat oranı %0,1'dir) Bu tür

dökülebilir alüminyum yapışmaz, yüksek mukavemetli, kolay avantaja sahiptir

temiz ve uzun servis ömrü.Fırın kapağı refrakter elyafı benimser

iyi ısı koruma performansına sahip Janpnese markalı pamuk

ve kolay bakım.

Elektrik kontrol sistemi, akıllı ile PID kontrolünü benimser

sıcaklık kontrolörü ve güç regülatörü.Sıcaklık

kontrol doğruluğu ±3℃'dir.Kalıp döküm için bekletme fırını da

aşırı sıcaklık alarmına sahiptir.

Alıcı tarafından hazırlanan güç kaynağı:

Güç kaynağı: 3 fazlı 5 telli , 380V±10%, 50Hz±3 Hz;

Kontrol gücü: 220V±10%,50Hz±3 Hz.

2.Teknik parametreler

3.Isıtma sistemi ve elektrik kontrol sistemi

3.1.Isıtma Sistemi

a)ısıtıcı bileşenler—silisyum karbür çubuk (toplamda 6 parça)

Kontrol sistemi: sıcaklık kontrolörü (Tayvan'dan ithal, 2 adet),

elektronik güç regülatörü, kontaktör, röle.

Sıcaklık algılama bileşeni: termal bağlantı (birlikte 2 parça,

1 ocak atmosfer sıcaklığını ölçmek için ve diğeri için

erimiş alüminyum sıcaklığının ölçülmesi)

3.2.Elektrik kontrol sistemi (PID kontrol)

Tristörler, elektrik kontrolünün ana kontrol bileşenidir.

sistem.Çıkış akımı, değişim yoluyla kontrol edilir.

tristörün iletim açısı.Elektrikli alüminyum bekletme fırını

iletimi kontrol etmek için gelişmiş faz kontrolü ve ateşleme devresini kullanır

tristörün açısı.Sıcaklık kontrol cihazının çeşitli koruması vardır

fonksiyonlar.Alüminyum eritme fırını sıcaklığı, sıcaklığın üzerine çıktığında

arızalar nedeniyle üst limit veya akım anormal ise, kontrolör

Darbe çıkışını otomatik olarak durdurun ve güç kaynağını durdurun.

3.3.Ana teknik parametreler

a) çalışma voltajı: 380V 3 faz 50Hz;

b) kontrol yöntemi: manuel potansiyometre regülasyonu veya otomatik

0-5VDC kontrol sinyali;

c) yumuşak başlatma işlevi: 0,5 saniye sonra başlatılan hareketler;

d) Sıcaklık kontrol doğruluğu: ±5℃(standart çalışma koşulları altında)

3.4.ana elektrik bileşenleri

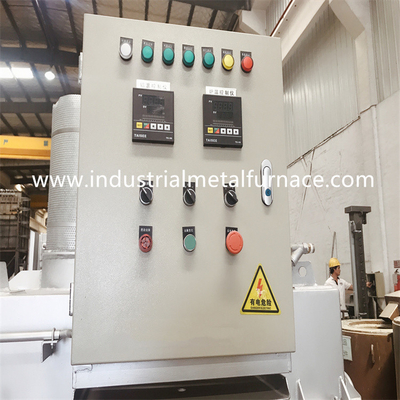

a) kontrol kabini, 1 adet;

b) sıcaklık kontrolörü, Tayvan menşeili, 2 adet (bir kontrolör

PID düzenlemesi ile).

c) güç regülatörü, 1 takım;

d) alçak gerilim elektrik bileşenleri, 1 takım;

e) termal kuplaj, 2 adet (ergiyi ölçen parça

alüminyum sıcaklığı bir koruma muhafaza borusuyla kaplanmıştır);
