Ana sayfa /Ürünler/örgü kemer fırını/220kW 300KG / H Dövme Parçaları Örgü Bantlı Fırın Yüksek Sıcaklık Bantlı Konveyör Fırını

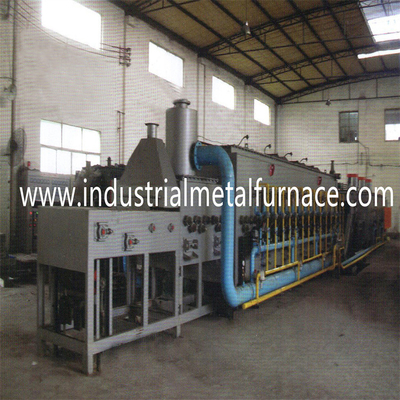

220kW 300KG / H Dövme Parçaları Örgü Bantlı Fırın Yüksek Sıcaklık Bantlı Konveyör Fırını

1 takım
MOQ
TO BE NEGOTIATED
fiyat
220kW 300KG / H Dövme Parçaları Örgü Bantlı Fırın Yüksek Sıcaklık Bantlı Konveyör Fırını
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Elektrik gücü: 380V, 3 fazlı, 50HZ
üretkenlik: 200-300kg/saat
Sertlik: 150-200HB
Toplam güç: 220KW
Toplam uzunluk: yaklaşık 27m
Ekipman toplam ağırlığı: 30000kg
Malzeme: AISI8620, 20MnCrS5, vb.
Sıcaklık kontrolü: 4 bölgeli PID kontrolü
Vurgulamak:

220kW Örgü Bantlı Fırın

,

300 KG / H Örgü Bantlı Fırın

,

200HB yüksek sıcaklıklı bantlı konveyör fırını
Temel bilgiler
Menşe yeri: Çin
Marka adı: WONDERY
Sertifika: CE
Model numarası: WDL-RQWC9-60* 600*13
Ödeme & teslimat koşulları
Ambalaj bilgileri: DENİZ TAŞIMACILIĞINA UYGUN
Teslim süresi: 120 iş günü
Ödeme koşulları: L/C, D/P, T/T, Western Union
Yetenek temini: Ayda 1000 takım
Ürün Açıklaması

SAATTE 300KG Dövme ParçalarıÖrgü KemerFırın

izotermal içinnormalleştirmeTedavi





1. Mesh Bantlı Isıl İşlemFırın

Örgü bantlı fırın normalleştirme fırını, hattın en önemli parçasıdır.ısıl işlem için esh bantlı fırınoluşmaktadır

örgü kayış tahrik cihazı, ısı koruma malzemesi, ısıtma cihazı ve

sıcaklık kontrol cihazları.normalleştirmesürekli örgü kemer fırınıoluşmaktadır

Öf ön ısıtma alanı ve fırın kabuğu.



2.Ekipman Özellikleri

2.1 Soğutma Makinesi

Soğutma makinesi, konveyörden, soğutma sirkülasyon fanından,

ısı koruma gövdesi ve sürüş cihazı.

2.2 İzotermal Normalleştirme Fırını

izotermal normalleştirmesatılık örgü kemer fırınüst ve alt benimser

ısı radyasyon tüpleri aracılığıyla ısıtma tasarımı.Her bölge bir büyük ile ayarlanır

Sıcaklık homojenliğine ulaşmak için güç sıcak hava sirkülasyon fanı.

2.3 Elektrik kontrol kabini

Tüm üretim süreci bilgisayar tarafından yönetilir ve PLC sistemi ile izlenir.

Kontrol sistemi sıcaklığı, sürüş sistemini, sıvı seviyesini vb. kontrol eder.

Sistem güvenlik bağlantısına ve sesli ve görsel arıza alarmına sahiptir.



3.Bileşenler Listesi



Numara Öğe miktar Menşei Notlar
Isıtma Fırını
1 fırın kabuğu Çelik yapı Q235 Herşey fabrika yapımı
Isıya dayanıklı çelik Herşey Japonya SUS310S
2 Zar Ankraj parçaları SUS310S Herşey Japonya
Cera battaniye 1260 Herşey İzolit
Cera battaniye 1400 Herşey İzolit
Yüksek alümina cera battaniye 1260 Herşey İzolit
Isı koruma levhası 1000 Herşey İzolit
Yüksek alümina tuğlalar B5 Herşey İzolit
Yapıştırıcı 1500 Herşey Japonya
3



Isıtma

 Elektrikli ısıtma Dış boru ￠120mm 36 takım Japonya
Isıtma elemanı 36 takım Şanghay
Yalıtkan 36 takım Yixing

termal çift

WRN430-K 1000

 4 adet Dazheng, Çongçing
transformatör 380V/42V 4 takım ŞANGAY

4



Sürme

Cihaz

 Isıtma odası destek silindiri ￠50/89 27 adet Taihu, Wuxi SUS310
Ön ısıtma odası destek silindiri ￠50/89 8 adet Taihu, Wuxi SUS04
UCL207 taşıyan Herşey NSK
Zincir ve dişli çark P=19.05mm Herşey Suzhou
Redüktör ASX70-120-0.75kW 1 takım Chengta, Tayvan
File kemer 600*18000* 2/2.5 1 parça Shuangxing SUS314
yakınlık anahtarı 1 parça Omron
Soğutma Makinesi
1 Çelik yapı Q235 Herşey fabrika yapımı
2 Örgü kemer 800*8500*2.5/3.5mm 1 parça Shuangxing SUS304
3 Soğutma fanı 0.75kW 4 takım Yingda, Şanghay
4 redüktör ASX-60-100-0.75kW 1 takım Chengta, Tayvan
5 Zincir ve dişli çark P=76,2 mm Herşey Suzhou SUS304
6 Termal çift K tipi 1 parça Dazheng, Çongçing
7 Aşırı yük koruyucusu 1 takım ithal teknoloji
8 Sürüş algılama cihazı (yakınlık anahtarı) 1 parça Omron
İzotermal
1 Çelik yapı Q235 Herşey fabrika yapımı
2 Hava kılavuzu başlığı Herşey fabrika yapımı SUS304
3 Isı koruma malzemesi Isı koruma tuğlası Herşey He'nan
Fiber levha Herşey Şandong
5 Isıtma sistemi ısı radyasyon tüpü

Dış boru

￠76mm

 36 takım Şanghay
Isıtma elemanı 36 takım Şanghay
Yalıtkan 36 takım Yixing
Termal çift WRN430-K-800 3 adet Dazheng, Çongçing
6 Sirkülasyon Fanı Motor 1.5kW 3 takım tekno
Mil ile bağlantılı kanatlar 3 takım kendin yap SUS304
Rulman UCFY211/209 6 takım NSK, Japonya

7



 sürüş sistemi Destek silindiri, ￠50mm 24 adet Wuxi SUS304
Rulman, UCF207 48 takım kaifeng
Zincir ve dişli çark P=19.05mm Herşey Suzhou
Redüktör ASX-70-120-0.75kW 1 takım Chengta, Tayvan
Örgü kemer 800*18000*1.6/2.5 1 parça Shuangxing SUS304
8 Sürüş algılama cihazı (yakınlık anahtarı) 1 parça Omron
Elektrik parçaları
1 Dijital sıcaklık kontrolörü (ısıtma fırını) 4 takım bal kuyusu
2 Dijital sıcaklık kontrolörü (konveyör) 1 takım bal kuyusu
3 Dijital sıcaklık kontrolörü (izotermal normalleştirme fırını) 3 takım bal kuyusu
4 CM13310 serisi Herşey Siemens
5 3TF serisi AC 220V 1 takım Siemens
6 3TB serisi AC 220V 1 takım Siemens
7 Isı rölesi 3UA5040 serisi 1 takım Siemens
8 Devre kesici C65AD serisi 1 takım Siemens
9 Ara röle MY2N AC 220V 1 takım Siemens
10 AC ampermetre 6L2-A Tüm setler Dongfeng, Suzhou
11 AC voltmetre 6L2-V Herşey Dongfeng, Suzhou
12 Gösterge ışığı Herşey Schneider
13 döner anahtar Herşey Schneider
14 Düğmeler Herşey Schneider
15 güç kontrolörü 4 takım Ouyake Isıtma fırını
16 Güç kontrolörü 3 takım   İzotermal normalleştirme fırını
17 İnvertör FRN1.5G11S-4 0.75kW 2 takım Mitsubishi, Japonya Isıtma fırını, izotermal normalleştirme fırını
18 İnvertör FRN1.5G11S-4 1.5kW 2 takım Mitsubishi, Japonya Soğutma makinesi
19 PLC 1 takım Mitsubishi, Japonya
20 15 inç dokunmatik ekran 1 takım Kunluntongtay
21 Yakınlık anahtarı E2E-X10ME1 3 adet OMRON
