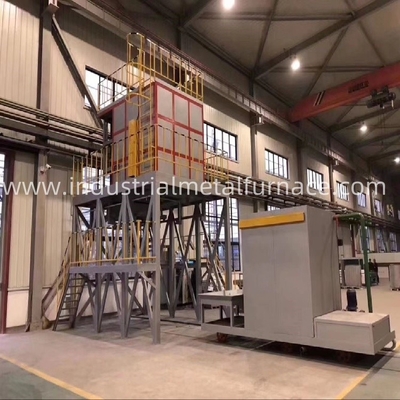

1400×1400×1100 mm Düşük Altı Hızlı 650 derece Selçüs Alüminyum T6 Isı Tedavisi Fırın Saldırma Çözüm

1400×1400×1100 mm Düşüş Altı Hızlı 650 derece Selsius Alüminyum T6 Isı

Düzeltme fırını söndürme çözeltme

1- Başvuru

Alüminyum alaşımı katı çözeltisi ve söndürme ısı işleme dirençli fırın periyodik çalışma türüdür

dirençli fırın, esas olarak alüminyum alaşım parçalarının hızlı söndürülmesi ve çözeltme işlenmesi için kullanılır.

Bu fırının iş parçası, iyi ısı dolaşımı ve nispeten tekdüze olan asılı bir işlevi benimser.

sıcaklık.

Isıtma ve yalıtım sonra, iş parçası hızlıca su havuz söndürme fırından düşebilir

10 saniye içinde, ve söndürme işleme kalitesi yüksektir.

Sıcaklık kontrol sistemi PID sıfır geçiş tetiklenmiş tiristor ve Japon Shimaden akıllı benimsiyor

SR13 programlanabilir sıcaklık ölçer.

kayıt cihazı otomatik olarak kayıt için sıcaklık ve aşırı sıcaklık alarmı çift kontrol

İş parçasının aşırı ısınmaması.

Elektrikli söndürme fırının mekanik aktarım parçaları birbirine bağlanan kontrol ve işleyişi benimser.

2Ana teknik parametreler

3. Yapı Giriş

Elektrikli fırın T6 düşme taban yapısı bir ısıtıcı fırından, bir kaldırma mekanizmasından, bir

söndürme mekanizması,

Bir kontrol sistemi ve diğer parçalar.

3.1Sıcaklık fırını

Isıtma fırını bir elektrikli fırın bedeninden, bir ısıtma elemanından, bir sıcak hava dolaşımı cihazından, bir tabanından oluşur.

Çerçeve ve fırın kapısı.

Kilitleme mekanizması vb.

Saldırma fırın kabuğunun çerçevesi 10 # kanal çelik ile kaynaklanmıştır (kanal çelik çerçevesinin aralıkları

≤ 800mm) ve fırın kabuğunun çelik levhasının kalınlığı ≥ 4mm.

Dolaşım fanının sıcak hava akışının fırın gövde liflerini temizlemesini engelleyebilir.

İç duvarın üst kısmı 3 mm kalınlığında 1Cr18Ni9 ısıya dayanıklı paslanmaz çelik levha ile kaynaklanmıştır.

Sıcak hava dolaşımı cihazı bir fan cihazından ve bir hava kılavuzluk plakasından oluşur.

Fan, santrifugal fan bıçağı oluşturmak için 1Cr18Ni9Ti ısıya dayanıklı çelikten yapılmıştır.

ve dinamik denge üretim sırasında gerçekleştirilir ve bıçak ve şaft bağlantısı fındıklarla sıkıştırılır.

Fan şafti 1Cr18Ni9Ti malzemeden yapılmıştır.

Temel çerçeve fırın gövdesini yerleştirmek için kullanılır ve 16 # büyük kanal çelik ile kaynaklanır.

Fırın kapısı ve fırın kabuğu da çerçeve olarak kaynaklı 12 # kanal çelikten yapılmıştır, dış duvar da

yapılmış

6mm çelik levha, ve iç duvar 2mm kalınlığında 1Cr18Ni9 yapılmıştır.

Ateşe karşı dayanıklı

İzolasyon ve ısı koruma malzemesi olarak lif iğneli pamuk.

Çözüm T6 ısı işleme fırının kapısı ve fırın gövdesi silindirle sıkıştırılmış yumuşak bir mühürle kapatılır.

Fırından sonra.

Kapı yerindedir, silindir yukarı doğru itmek için kullanılır ve pamuk lifleri yumuşak bir mühür yapmak için kullanılır.

Malzeme sepeti 304 paslanmaz çelik kare tüp ve 304 paslanmaz çelik profilinden yapılmıştır.

Hareketli su tankı: Hareketli söndürme suyu tankı 5 mm kalınlığında 304 paslanmaz çelik levha ve büyük

Alt çerçeve 14 # kanal çelik ile kaynaklanmıştır ve su dolaşımı

Cihaz 4KW sıcak su pompasıdır. 6 tekerlekli mobil su tankının altına elektrikli bir seyahat mekanizması kurulmuştur.

3 sırada ve ön tarafta tekerleklerin hareket etmesini sağlayan bir redüktör. İş parçasını fırından çıkarmadan önce,

Elektrikle fırın gövdesinin altına doğru hareket eder ve fırın gövdesinin dışına açılır.

Su tankı, su tankını ısıtmak için U şeklinde bir ısıtma borusu ile donatılmıştır ve

Su sıcaklığını dengelemek için elektronik bir kontrol sistemi.

Isıtma gücü: 45KW

3.2 Kaldırma mekanizması

Kaldırma mekanizması iki vitesli bir vinçten, bir yük sepetinden, bir kaldırma zincirinden, bir yuvarlanma tekerleğinden vb. oluşur.

Vint, taban çerçevesinin bir tarafına monte edilmiştir ve kendi kendine kilitlenen düşük hız oranı azaltıcıyı benimser.

Şarj çerçevesinin herhangi bir konumda kalmasını ve yavaşlamasını sağlamak için bir aygıt

Düştüğünde söndürme tankına hızlı bir şekilde vurmaktan.

3.3 Kontrol Sistemi

Sıcaklık kontrol sistemi PID sıfır geçiş tetikleyici tiristor ve Japon Shimaden akıllı metre kullanır

Bir kağıtsız kayıt cihazı, sıcaklık artışı eğrisini ve aşırı sıcaklık eğrisini kaydetmek için kullanılır.

Alarm ayarlanmıştır. Çift kontrol iş parçasının aşırı ısınmamasını sağlar.

T6 düşme taban fırının mekanik aktarım parçaları birbirine bağlanma kontrolü benimser, yani fırın

Kapı hafifçe açılır, havalandırma cihazının ve ısıtma elemanının güç kaynağı otomatik olarak kesilir ve

kaldırma aygıtının güç kaynağı otomatik olarak geri yüklenir; şarj sepeti belirtilen noktaya geldiğinde

Fırının pozisyonu ve fırın kapısı kapalı ise kaldırma cihazının güç kaynağı otomatik olarak kesilir.

Havalandırma cihazının güç kaynağı ve ısıtıcı eleman, fırın kapısı açıldıktan sonra bağlanabilir.

Yanlış çalışmaktan kaynaklanan kazaları önlemek için yerlerinde kapatılmış.

5. Tedarik Alanı

6Ana bileşenler listesi
