Metal tel ve çubuk için ısı işlem fırını 950C Maksimum sıcaklık 320kW Güç 3 Isıtma Bölgeleri Enerji tasarrufu tasarımı
1Ekipman Elektrikli ısı işlem fırınının amacı
Metal telin genel yumuşatma, kızartma ve küreleştirme ısı işleminde kullanılır.
Bu, nispeten oksitlenmeyen ve enerji tasarrufu sağlayan periyodik bir ısı işlemidir.
Bu elektrikli fırın serisi, ısı işlemleri için kullanılabilir.
Hava atmosferi ısıtma ve 950°C'nin altındaki yüksek sıcaklıkta kızartma.
fırının içinde güçlü bir mühürlenme, yüksek fırın sıcaklığı eşitliği, iyi enerji tasarrufu
ve kullanışlı.
2Ana.Teknik PArametre
| - Hayır, hayır. |
Ürün |
Teknik parametreler |
| 1 |
İsimlendirilmiş ısıtma gücü |
320kW% 5(1-100% güç ayarlanabilir) |
| 2 |
İsimlendirilmiş sıcaklık |
950°C |
| 3 |
Ortak sıcaklık |
720-850°C |
| 4 |
Güç kaynağı |
380V, 3 fazlı, 50Hz |
| 5 |
Isıtma bölgeleri sayısı |
3 bölge (üst, orta, alt) |
| 6 |
Fırın muffle tankının etkin çalışma boyutu |
Ø 2150 × 2500mm (dayatım×yükseklik) |
| 7 |
Sıcaklık eşitliği |
±10°C |
| 8 |
Sıcaklık kontrolünün doğruluğu |
±2°C |
| 9 |
Boş fırın güç kaybı |
% ≤ 10 |
| 10 |
Fırın gövdesi ve fırın kapağının açılması |
Atölye vinci ile açılır ve kapanır |
| 11 |
Isıtma yöntemi |
Fırının yan duvarları + fırının tabanı |
| 12 |
Fırın tabanının tasarlanmış yük kapasitesi |
En fazla 10 t |
| 13 |
Fırının dış duvarının sıcaklık artışı |
≤ 45°C |
| 14 |
Fırın yükleme yöntemi |
İş parçası fırın muffle tankında kaldırılır ve ısıtılır. |
| 15 |
Sıcaklık kontrol yöntemi |
PID tiristor kontrolü Japonya Shimaden aşırı sıcaklık alarmı ve aşırı sıcaklık alarmı ile akıllı cihaz sıcaklık kontrolü. |
| 16 |
Güç denetleyici |
Akıllı bir sıcaklık kontrol cihazına bağlı bir tiristor zaman orantılı güç düzenleyicisi. |
| 17 |
Fırın kaplama tipi |
Ağır ateşe dayanıklı tuğla ile inşa edilmiş ateşe dayanıklı lif yapısı, fırın tabanı |
| 18 |
Fırın muffle tankı mühürleme tipi |
Yüksek sıcaklıklı silikon mühürleme soğutma yöntemi: su soğutma |
| 19 |
Süreç sonu soğutma sistemi |
Hızlı soğutma nefesi + hava çıkışı |
3EkipmanYapı
RJ2- 320-9 tip çukur tipi ısı işlemine dirençli fırın esas olarak fırından oluşur
gövde, fırın kapağı, ısıtma elemanları ve sabitleme cihazları; elektrikli kontrol sistemi; fırın
Otomatik sıcaklık kontrol sistemi vb.

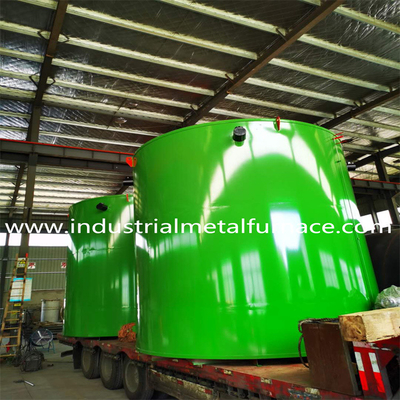

Kabuk: Çerçeve istikrar sağlar. ≥4 mm çelik levhalardan (10# - 12#) yapılmış dış duvar
çelikve6 mm alt plaka),Standartlara göre boyanmış, yüksek...
Tempered boya içinAnahtar parçalar.

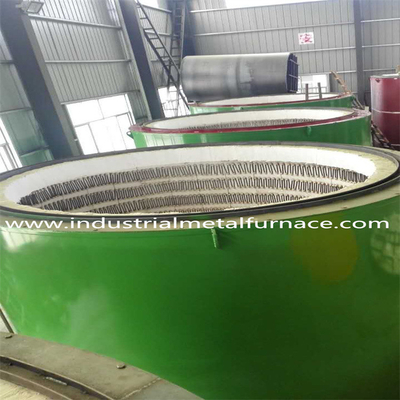

Döşeme: Shandong Luyang'dan gelen yüksek kaliteli ateşe dayanıklı liflerden oluşan tam lif yapısı.
Önceki...Sıkıştırılmış lif blokları (≥230 Kg/m3) paslanmaz çelik yuvarlak çelik ile sabitlenir.
İzolasyon≥320mmAltında genişleme eklemleri olan yüksek alümina tuğlaları var.
ve bant ısıtmaile kapsamlı unsurlarSıcaklığa dayanıklı plakalar.

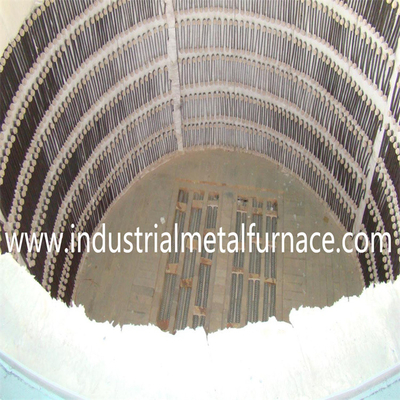

Isıtma elemanları: 0Cr25Al5 alaşımından yapılmış, dalgalanmış direnç kemerleriüzerine kurulmuş
taraflarıve alt.Özel kalıplar ve seramik vidalar kullanılır.
ilebağımsız gruplar.Kurşun çıkartma çubukları φ16 0Cr25Al5 ve kablo sıkıştırıcıları
kromlu.Direnç kemerlerinin nötr noktalarıSıfır - bağlantılı.

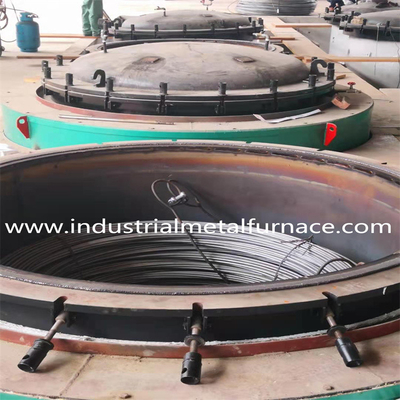

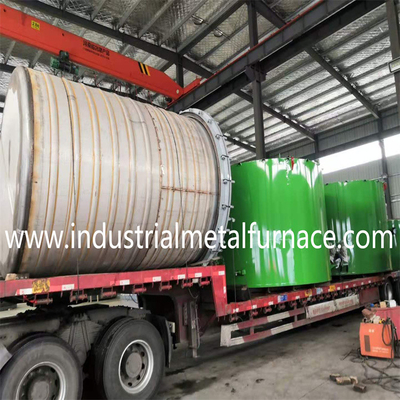

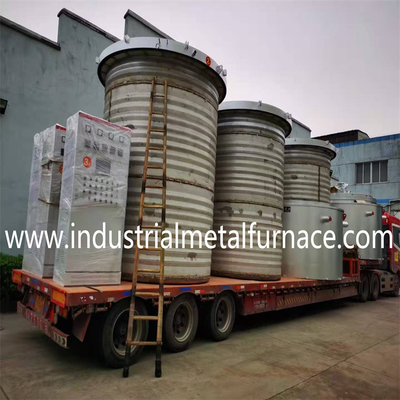

Muffle Tank: 10mm 321 paslanmaz çelik levhalardan (10mm alt), yuvarlak
basınç -mühürlü30 mm kalınlığında karbon çelik flensleri vardır.
Bir grafit mühür yüzüğü.25mm A3321 paslanmaz çelikten yapılmış metal kapak
yalıtımlı kutu, 14 - 16 ile mühürlenmiştirEl vidaları.
Koruyucu Atmosfer Aygıtı: Fırın kapağı bir hava girişi, bir egzoz portu (her ikisi de
ileel valfleri),Bir basınç göstergesi ve bir kaldırma halkası.
4Dokunmatik ekran sayfaları:
5. Tedarik kapsamı
| - Hayır.. |
Ürün |
Q ̇- Evet. |
Not:s |
| 1 |
Fırın gövdesi |
1 set |
Fırın tabanı plağı dahil |
| 2 |
321 paslanmaz çelik fırın muffle tankı |
1 set |
Isole edilmiş paslanmaz çelik fırın kapağı |
| 3 |
Isıtma elemanları |
1 set |
Direnç şeridi |
| 4 |
Sıcaklık kontrol sistemi |
1 set |
|
| 5 |
Kontrol dolabı |
1 set |
|
| 6 |
Japonya Shimaden Sıcaklık Kontrolörü |
3 set |
|
| 7 |
Tiristor |
9 set |
|
| 8 |
Ödeme tel |
60m. |
|
| 9 |
Termokop |
3 adet |
K tipi 0-1100 |
| 10 |
Elektrikli destek |
1 set |
Kontaktor, hava anahtarı, ammeter, voltmeter, termal röle, anahtar, vb. |
6.MBileşen Listesi
| NO. |
Ürün |
Kaynağı |
| 1 |
Sıcaklık kontrolörü |
Nippon Shimaden |
| 2 |
Tiristor |
Jiangsu Danxiang Thyristor Teknolojisi |
| 3 |
Direnç Bantları |
Shougang, Pekin |
| 4 |
İzolasyon Malzemeleri |
Shandong Luyang Grubu |
| 5 |
Ateşe dayanıklı malzemeler |
Yixing, Jiangsu |
| 6 |
Çelik |
Tangshan Demir ve Çelik, Anshan Demir ve Çelik |
| 7 |
Paslanmaz çelik plaka |
TISCO |
| 8 |
Vakum pompası |
Şangay |
| 9 |
dokunmatik ekran |
MCGS, Çin |
| Notlar:Tedarikçi, mevcut olanların bulunmaması nedeniyle bileşen markalarını eşdeğerlere değiştirme hakkına sahiptir. |
7Satış sonrası hizmet.
Vakum ısı işleme fırının garanti süresi:
Satıcı fırının onarılmasından veya kırık parçaların değiştirilmesinden sorumludur.
Eğer hatalar üretim kusurlarından kaynaklanırsa, ancak hatalı işletimden kaynaklanan hasarlar
İşçilerin tamiri alıcı tarafından veya satıcı tarafından belirli bir ücret karşılığında yapılmalıdır.
(Kolay aşınan parçalar ve yüksek sıcaklıklı parçaların doğal tüketimi dahil değildir.
Garanti.)
