1Uygulama

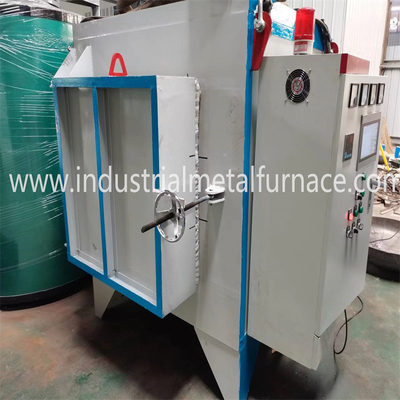

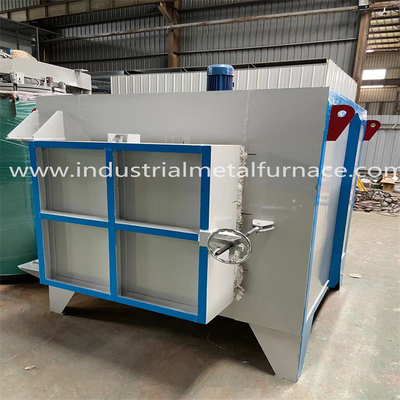

RX3-25-12 elektrikli bogie şömine fırını esas olarak orta veya küçük metal veya alaşım parçalarının ısı işleminde kullanılır.
2. Ana Teknik Parametreler
| - Hayır, hayır. |
Ürün |
Teknik parametreler |
| 1 |
İsimlendirilmiş güç |
25Kw (1-100%) ayarlanabilir |
| 2 |
Güç kaynağı |
380V 3P 50Hz |
| 3 |
İsimlendirilmiş sıcaklık |
1200°C(düzenebilir, normal çalışma sıcaklığı: 1150°C) |
| 4 |
Kontrol bölgesi |
1 bölge |
| 5 |
Etkin çalışma boyutu |
500 × 500 × 500 mm ((D × W × H) |
| 6 |
Sıcaklık eşitliği |
±10°C |
| 7 |
Sıcaklık ölçüm doğruluğu |
±1°C |
| 8 |
Fırın yüzey sıcaklığının yükselmesi |
≤50°C |
| 9 |
Boş fırının güç tüketimi |
% ≤10 |
| 10 |
Sıcaklık kontrol yöntemi |
SCR, PID düzenleyicisi; Shimaden sıcaklık denetleyicisi, Siemens PLC, 10 inçlik dokunmatik ekran; sıcaklık süreci eğrisi kaydı ve çıkış fonksiyonu; |
| 11 |
Isıtma elemanı |
0Cr27AL7Mo2 |
| 12 |
Bogie yüzey plağı |
Ni7N |
| 13 |
İş parçasını yükleme yöntemi |
Kanca ile süspansiyon çubuğu (310S) asılı |
| 14 |
Fırın kaplamaları |
Yüksek alüminyum silikat alüminyum lif bloğu |
| 15 |
Fırın kapısını açma yöntemi |
Spiral sıkıştırma aygıtı olan yan açılış kapısı |
3. Yapısal Giriş
RX3-25-12 ısıtma fırını esas olarak fırın gövdesi, astar, fırın kapısı, ısıtma elementi ve sıcaklık kontrol sisteminden oluşur.
3.1 kürknac vücudu
Fırın gövdesinin çelik yapısı 6-8 # kesimli çelikten ve 3-12 mm çelik plakalardan yapılmıştır.ve kesimli çelik desteklerle güçlendirilmiştirFırının dış duvarı 2 katman primer ve 2 katman kaplama boyası ile boyanır. Fırının anahtar kısmı ısıya dayanıklı boya ile boyanır.
3.2 kaplama
Kutu tipi fırın gövdesi ateşe dayanıklı tuğlalardan ve liflerden yapılmıştır. Kullanılan kaplama malzemesi yuvarlak çelik parçalarla sabitlenen kaliteli alüminyum liflerdir.Alüminyum lifler bloklara (kompresyon yerçekimi) önceden sıkıştırılır.: ≥235Kg/m3Bu ateşli kaplama yapısı, düşük ısı iletkenliği, güçlü şok karşıtı kapasitesi ve erozyon karşıtlığı avantajlarına sahiptir.Döşeme toplam kalınlığı 325mm'dir.Silikat alüminyum lif 1250°C'ye dayanıklıdır.
3.3 fırın kapısı ve kapı yukarı aşağı sistemi
Kutu tipi fırın kapısı tamamen lif astarından ve çelik yapı kabından oluşur.Kapı astarları fırın gövde astarları ile aynı yüksek sıcaklıklı lif bloklarıdır.. Fırının genel yapısı ısıtılırken şeklini korur. Kapı yan açılış türüdür. Kapı yan açılır.
3.4 fırın tabanı:
Fırın tabanı, 30 mm kalınlığında Ni7N bogie yüzey levhasından oluşan ateşli duvardan oluşur.Bir katman ısıya dayanıklı çelik alt plaka fırın telinin yük taşımasını sağlamak ve hizmet ömrünü korumak için yatırılır.
Alt kaplama: Kompozit kaplama birinci sınıf yüksek alümina ateşe dayanıklı tuğlalardan, hafif ateşe dayanıklı tuğlalardan, yalıtım tuğlalarından vb. yapılır.Isıtma elemanı montaj olukları astar üzerine inşa edilir, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureÜretim sırasında, genişleme eklemleri, ısıtıldığında astarın genişlemesini ve hasar görmesini önlemek için bırakılır.
3.5 ısıtıcı eleman
Isıtma elemanı: 0Cr27AL7Mo2 direnci alaşım direnci şeritleri sol ve sağ duvarlara, fırının altına ve fırının altına monte edilir.
3.6 Elektrikli kontrol sistemi
Sıcaklık kontrolü: PID kontrolü, Shimaden akıllı sıcaklık kontrolü kullanarak sıcaklık kontrolü için kabul edilir.Her sıcaklık bölgesinin en iyi kontrolü sağlanabilir.Çevrimiçi kendi kendine ayarlama fonksiyonu ile fırının en iyi PID parametrelerini ideal sıcaklık istikrarını elde etmek için hesaplanabilir.
Bu sistem ısı işlem fırının sıcaklığını kontrol eder.
Sürecin gereksinimlerine göre, akıllı sıcaklık denetleyicisine ayarlandıktan sonra, sıcaklık bölgesi kontrolüne tahsis edilir.Alt seviyeye sinyal gönderir., ve her alanda üst düzey enstrümanından sıcaklık verileri toplar.
Ana güç açıldığında, cihaz akıllı aygıtdaki ayarlara göre elektrikli fırını kontrol edecektir.
Güç kontrolü: Kontrol yürütme sistemi, bir radyatör ve tam bir hava soğutma sistemi ile donatılmış yüksek güçlü bir tetikleme sistemini benimser.İkincil koruma için otomatik hava anahtarı ile donatılmış. Her bir elektrikli ısıtma elemanı grubu, elektrikli ısıtma elemanları için bir ammeter, voltmeter ve açık / kapalı gösterge ile donatılmıştır.Güvenli kullanımı sağlamak için kilit koruma ve güvenlik topraklama tedbirleri üzerinde güç.
4. Bileşenler
| - Hayır, hayır. |
Ürün |
Kaynağı |
| 1 |
Sıcaklık kontrolörü |
Shimaden, Japonya |
| 2 |
Isıtma elemanı |
Shougang |
| 3 |
Fiber pamuk |
Luyang, Shangdong |
| 4 |
Elektrikli bileşenler |
Delixi |
| 5 |
Termal çift |
K tipi, Anhui |
| 6 |
Dokunmatik ekran |
MCGS |
| Notlar:Yukarıdaki bileşenler mevcut bileşenlerin bulunmaması nedeniyle diğer eşdeğerlere değiştirilebilir. |
5. Kurulum
Fırın müşteri tarafından kendisi kurulacak ve tedarikçi İngilizce kullanım kılavuzu sağlayacaktır.Dünya çapında mevcut salgın durumu nedeniyle müşteri için çevrimiçi destek ve kılavuz videoları.
6Satış sonrası servis
Fırın, sevkiyat tarihinden itibaren 13 ay boyunca garantilidir. Garanti süresi boyunca, üretim kusurlarından kaynaklanan hasarlar onarılır veya değiştirilir.Alıcı, zararın satın alıcının kendisi tarafından neden olduğu takdirde belirli bir oranla tahsil edilir..
