Metal Parçalar İçin Elektriksel Dirençli Tuz Banyolu Isıl İşlem Fırınları ve Ekipmanları
1.Başvuru
Harici olarak ısıtılan tuz banyosu fırını, metal parçaların ısıl işlemi için kullanılan parti tipi bir fırındır.
söndürme, tavlama, tavlama, normalleştirme, oksidasyonsuz ısıtma ve karbonlama vb.
2.Isıl işlem fırınının teknik parametreleri
| HAYIR. |
Öğe |
Şartname |
| 1 |
Modeli |
RYG-90-7 |
| 2 |
Anma gücü |
90KW+%5 (%1-100 ayarlanabilir) |
| 3 |
Anma gerilimi |
380V, 3 fazlı, 50HZ |
| 4 |
Anma sıcaklığı |
800 ℃ |
| |
Çalışma sıcaklığı |
750°C |
| 5 |
Isıtma elemanı bağlantısı |
Y |
| 6 |
Sıcaklık kontrol yöntemi |
SCR,PID kontrolü, aşırı sıcaklık alarmı |
| 7 |
Sıcaklık kontrol bölgesi |
1 kontrol bölgesi + sıcaklığı ölçmek için fırın odasının içinde bir nokta |
| 8 |
Etkili çalışma boyutu |
Φ900*1000mm
(pota iç çapı*iç derinlik)
|
| 9 |
Sıcaklık kontrol doğruluğu |
±2°C |
| 10 |
Sıcaklık homojenliği |
±10°C |
| 11 |
Boş fırın kayıp gücü |
≤18% |
| 12 |
Fırın yüzey sıcaklığı artışı |
≤40 ℃ |
| 13 |
Isıtma tarafı |
Dört taraflı ısıtma |
3.fırınlaryapı

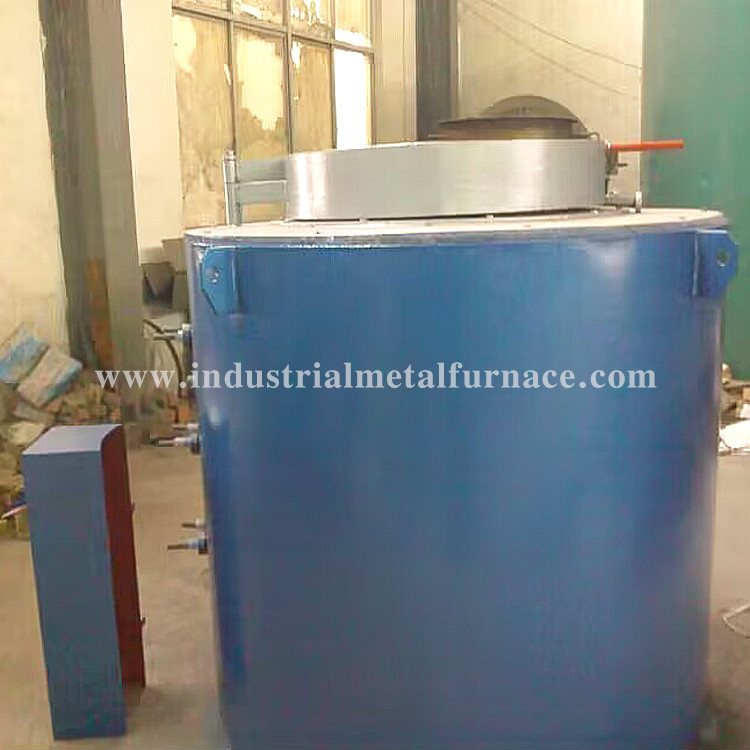

Tuz banyosu fırını, fırın kabuğu, pota ve sıcaklık kontrol sisteminden oluşur.
fırın kabuğu
Isıl işlem fırını kabuğu, kanal çeliği ve köşebent çeliği ile kaynaklanır.Dış kabuk plakası Q235 çelikten yapılmıştır,
sağlam, güvenilir, iyi genel mukavemet özelliğine sahip ve deforme olması kolay olmayan.Fırın astarı benimser
300 mm kalınlığında refrakter elyaf.Alt astar 1,3 g/cm3 refrakter kil tuğla ve ağır tuğla kullanır
hassas alan için.Yalıtım katmanı silikat alüminyum refrakter elyafı benimser ve dış yalıtım katmanı diatomit ve asbest plakasını kullanır.

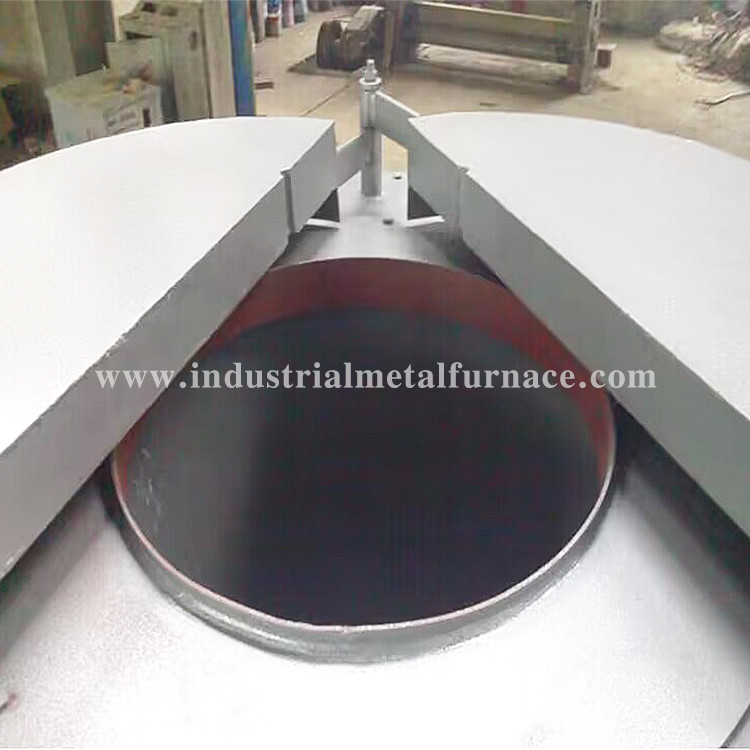

pota
Pota 10mm 316L (0Cr17Ni12Mo2) paslanmaz çelik sacdan imal edilmiştir.Erimiş tuzu önlemek için kullanılır.
yalıtım tabakasına ve tuz oluğuna sızma.Tuz oluğu hasar gördüğünde tamir için kaldırılabilir.
Isıtma elemanı
Isıtma elemanı 0Cr25AL5 direnç kayışını benimser.Isıtma elemanı fırın gövdesinin etrafına yerleştirilmiştir, böylece
pota eşit şekilde ısıtılabilir.Fırın tabanı refrakter tuğlaları benimser.
Kontrol sistemi
Ana kontrol kabini, GGD dikey tip kombine kabini benimser.Elektrik kontrol panosu ampermetre, voltmetre, sıcaklık kontrol cihazı, sıcaklık kaydedici ve kontrol anahtarlarından oluşmaktadır.
4.Tedarik kapsamı
| HAYIR. |
Öğe |
miktar |
| 1 |
fırın gövdesi |
1 takım |
| 2 |
316L ısıya dayanıklı paslanmaz çelik pota |
1 parça |
| 3 |
Isıtma elemanı |
1 takım |
| 4 |
Kontrol sistemi |
1 takım |
| 5 |
termokupl |
2 takım |
