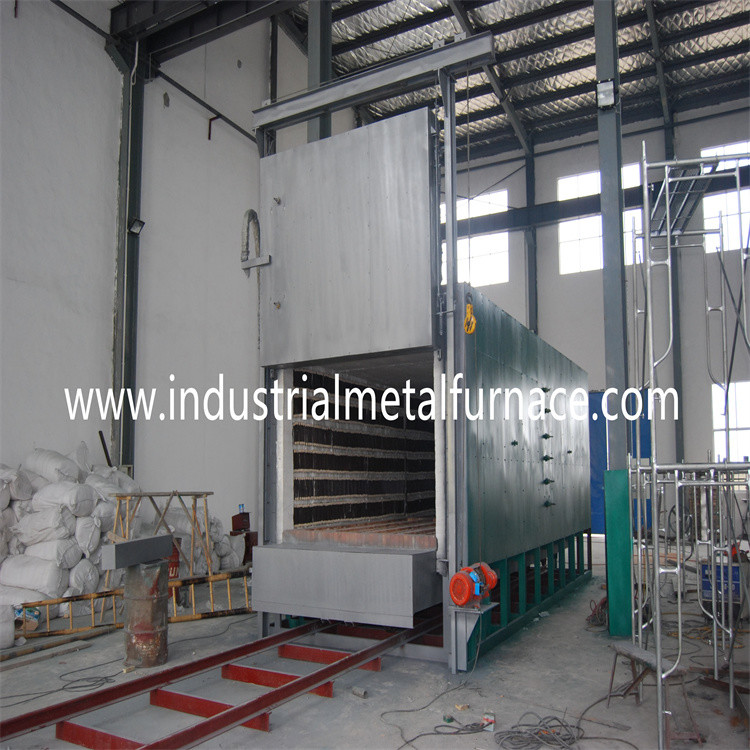

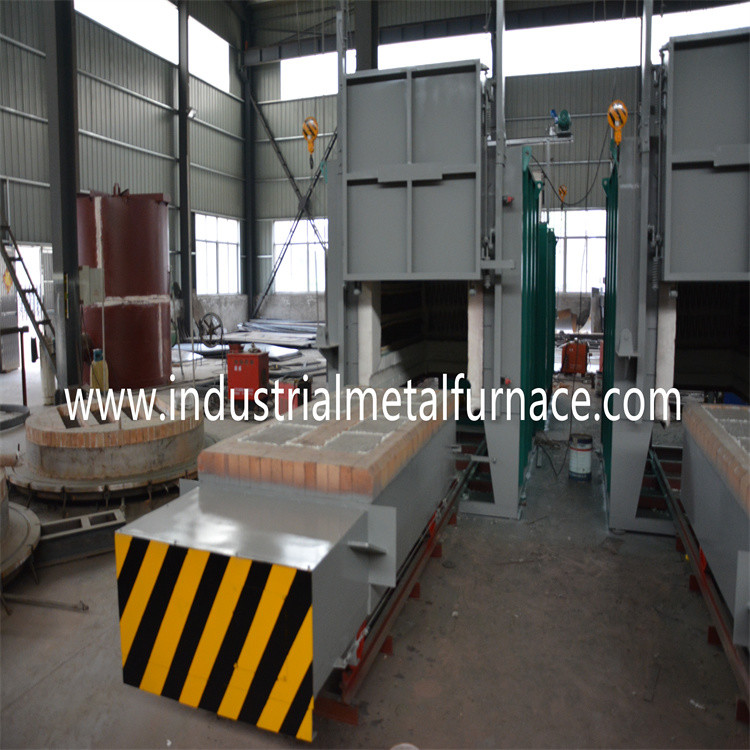

Borlama işlemi için refrakter fiber tipi elektrik dirençli araba alt ısıl işlem fırını

1.Fırının çalışma durumu

1.1 Rakım 1000 metreyi geçmemelidir.
1.2 Ortam sıcaklığı 5-40 ℃ aralığındadır.
1.3 Kullanım alanındaki aylık ortalama bağıl nem %90'dan fazla olmamalıdır.
1.4 Etrafta metale ve izolasyona ciddi şekilde zarar verebilecek iletken toz, patlayıcı gaz ve aşındırıcı gaz yoktur.
1.5 Belirgin bir titreşim ve türbülans yoktur.

2. Fırın astarı

Fırın astarı, yuvarlak çelik parçalarla sabitlenmiş yüksek kaliteli standart refrakter elyaflardan yapılmış tam bir elyaf yapıdır.Alüminyum lifler bloklar halinde önceden sıkıştırılmıştır (sıkıştırma ağırlığı: ≥230Kg/m³) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.Bu refrakter astar yapısı, düşük ısı iletkenliği, güçlü anti-şok kapasitesi ve anti-erozyon avantajlarına sahiptir.Astarın toplam kalınlığı 330 mm'dir.Silikat alüminyum elyaf, maksimum 1200 ℃ sıcaklığa dayanır.Fiber bağlantı elemanları paslanmaz çelikten yapılmıştır.

3.Isıtma elemanı

ısıtma elemanı:0Cr21AL6Nbdirençli spiral şekilli alaşım direnç şeritleri2 yan duvara, arka duvara, fırın kapısına ve boji tabanına monte edilir.Direnç şeritleri özel kalıplarda üretilir ve porselen çiviler ile fırın duvarına monte edilir.Ve kısa devreyi önlemek için fiber duvar ile direnç şeritleri arasında porselen bir conta vardır.5 ısıtma bölgesi vardır.Tüm çıkış iletken çubuklarıφ16 0Cr21AL6Nbmalzeme.

4.elektrik kontrol sistemi

Sıcaklık kontrolü: Fırın, ideal PID parametresini hesaplamak ve bir sıcaklık kararlılığı elde etmek için kendi kendini ayarlama işlevine sahip sıcaklığı kontrol etmek için Shimaden akıllı sıcaklık kontrol cihazını benimser.Sıcaklık kontrol cihazı, aşırı sıcaklık alarmı ve termal çift kırılma koruması işlevlerine sahiptir.

Fırın, sıcaklık ve motor hareketleri arasındaki bağlantıyı kontrol etmek için 5 sıcaklık kontrol bölgesine sahiptir.Her bölge bir aşırı sıcaklık alarmı ile ayarlanır.

A. Proses gereksinimlerine göre, akıllı cihazda sıcaklık artış programı ayarlanır ve kontrol için her sıcaklık bölgesine dağıtılır.İlgili işlemi çağırın ve düzenleyin, alt seviyeye sinyaller gönderin ve üst cihazdan her bölgenin sıcaklığını toplayın.

B. Çalıştırmak için ana güç kaynağı açıldığında, ekipman normalde elektrikli fırını akıllı cihazda ayarlanan program sürecine göre kontrol edecektir.

(2) Güç kontrolü: Radyatör ve tam bir hava soğutma sistemi seti ile donatılmış yüksek güçlü tetik sistemini benimser.Her elektrikli ısıtma elemanı grubu, güvenli kullanımı sağlamak için güç açık kilitleme koruması ve güvenli topraklama önlemleri ile elektrikli ısıtma elemanlarının ampermetre, voltmetre ve açma-kapama göstergesi ile donatılacaktır.Fırın kapısının kaldırılması ve bojinin hareketi kontrol kabininde tamamlanır.Elektrikli ısıtma sistemi ile her eylem ve güç açık kilitleme koruması arasında güvenilir bir elektriksel kilitleme vardır.
