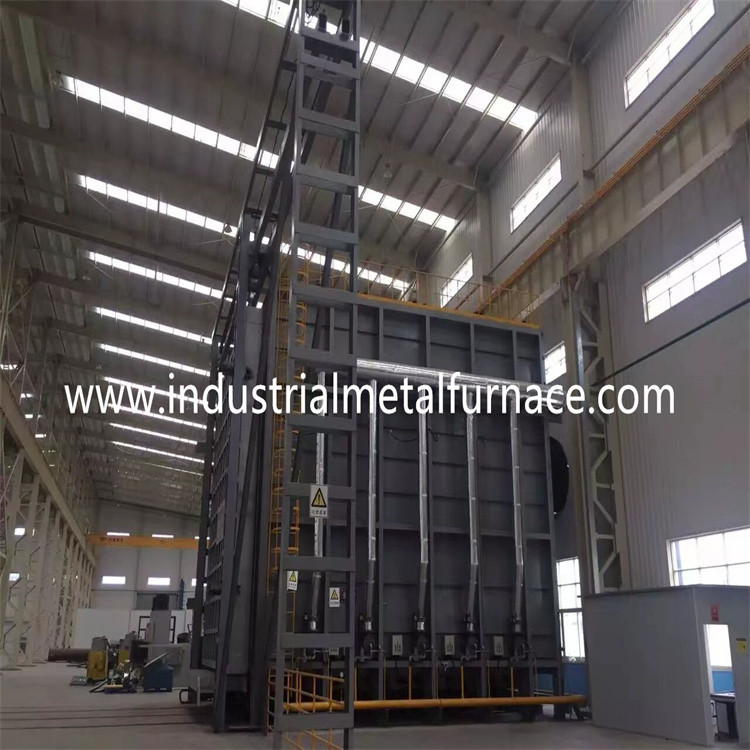

Doğalgaz Yüksek Çalışma Sıcaklığı Isıl İşlem fırını Araba Alt Fırını
1. Çalışmamekanizma
Arabalı fırın, toplu tip bir işlem fırınıdır.Araba alt fırınının yapısı: fırın tabanı hareketli bir arabadır.
Isıtmadan önce, araba fırının dışında şarj edilir ve iş parçaları bir destek demirine yerleştirilir ve daha sonra araba, ısıtma için çekiş mekanizması tarafından fırına çekilir.Isıtmadan sonra araba, boşaltma için çekiş mekanizması tarafından fırından dışarı çekilir.Veya ısıtılmış iş parçasını işlemek üzere dövme ekipmanına kaldırmak için bir vinç kullanın.
2.Teknik Parametreler
| Numara. |
Öğe |
Parametre |
| 1 |
Fırın kalbi efektif boyutu
|
1.5*2.5*3m (U*G*Y)
|
| 2 |
Fırın ocağı boyutu
|
1.9*2.9*3.2m (U*G*Y)
|
| 3 |
Anma sıcaklığı
|
1200℃
|
| 4 |
Isıtma bölgesi
|
2 bölge
|
| 5 |
Sıcaklık kontrol yöntemi
|
Japonya Shimaden Intelligence sıcaklık kontrolörü;10.1 inç dokunmatik ekran, Siemens PLC ve manuel kontrol;darbe kontrolü
|
| 6 |
Sıcaklık kaydı
|
2 ölçüm noktası, sıcaklık yukarı ve aşağı eğrisini kaydeder
|
| 7 |
Fırın astarı
|
Isıya dayanıklı tam fiber yapıyı benimseyin;5 mm ısı yalıtımlı asbest levha + 325 mm kalınlığında 1260 derece refrakter fiber blok + 25 mm zirkonyum içeren 1350 derece yüksek sıcaklık battaniyesi.
|
| 8 |
Brülör miktarı ve modeli
|
4 adet, AGS 125HB, 320kw/h
|
| 9 |
Gaz boru hattı toplam talebi
|
Gaz boru hattı toplam talebi
|
3.Yapı Girişi
Bu elektrikli fırın serisinin kabuğu, çelik levha ve kesit çeliği ile kaynaklanmıştır ve fırın gövdesinin alt kısmı, tramvay hafif rayına bağlanmıştır.Kullanıcıların temel kuruluma ihtiyacı yoktur, sadece düz çimento zemine koymaları yeterlidir.
3.1 fırın gövdesi
Fırın gövdesi çelik yapısı 8#-12#U çelik ve çelik levhalardan yapılmıştır.
3.2 fırın astarı
Astar malzemesi 1200 ℃ yüksek alüminyum refrakter fiber sıkıştırılmış bloktur.Yüksek sıcaklık refrakter tabakasının kalınlığı 355 mm'dir.
3.3 araba
Boji, ısı koruma malzemesi, boji çerçevesi ve hareketli mekanizmadan oluşur.Refrakter katman 3 alt katmana bölünmüştür, yani 1. üst yüksek alümina tuğla katmanı ve her iki hafif kil tuğla ile 2. ve 3. katman.
3.4 sızdırmazlık
Boji ve fırın gövdesi arasındaki sızdırmazlık, bir elektrikli silindir kolu tarafından preslenen ve fırın kapısının elektrikli silindiri ile birlikte çalışan bir refrakter fiber sızdırmazlık bloğunu benimser.
3.5 fırın kapısı
Fırın kapısı, tamamen fiber kaplama ve çelik yapı kabuğundan oluşur.Kapı, fırın gövdesindekiyle aynı silikat alüminyum sıkıştırılmış fiber bloklardan yapılmıştır.
3.6 yakma sistemi
Yanma sistemi Krom yüksek hızlı brülörler, oransal yanma kontrol sistemi, gaz valfi, solenoid valf, brülör kontrol kutusu vb.'den oluşmaktadır.
3.7 kontrol sistemi
Kontrol kabini elektrik düğmesi ile kontrol edilir ve rahat kullanım sağlamak için devrilme önleyici cihaz kurulur.
Not: Isıl işlem sistemi fırını, fırın astarı olarak enerji tasarruflu elyaf pamuğu kullanır ve enerji tasarrufu etkisi yaklaşık %30'a kadar daha açıktır.
