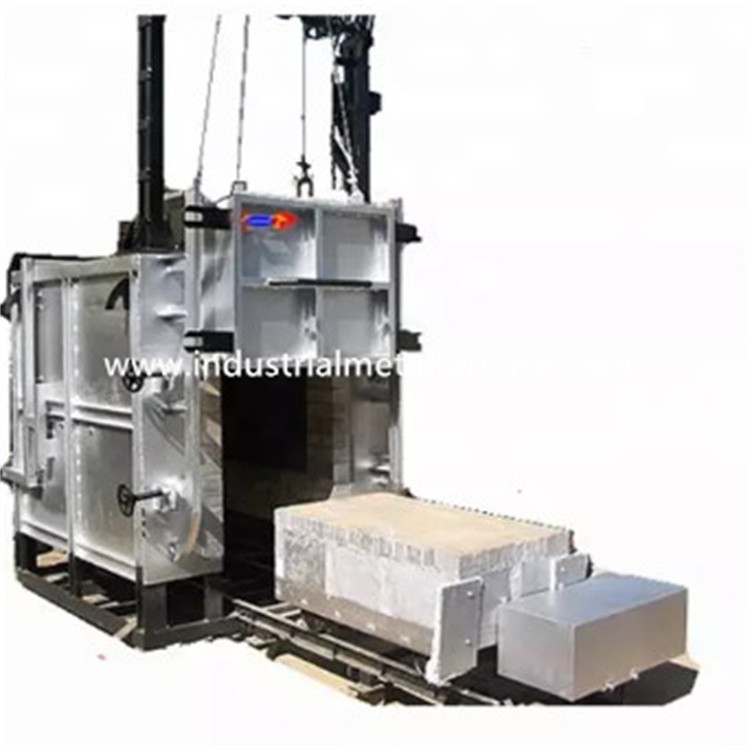

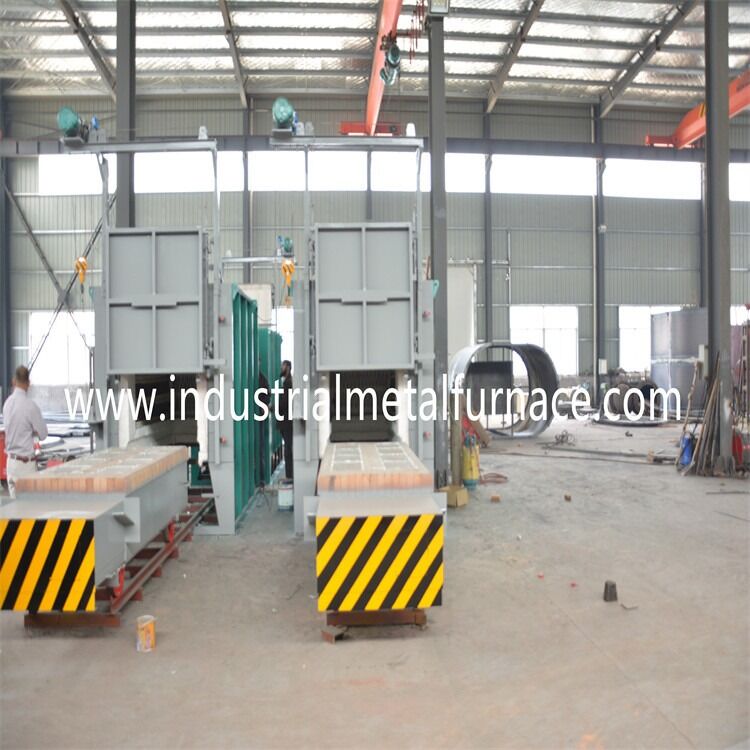

Alüminyum Parçalar İçin Elektrikli Çift Arabalı Isıl İşlem Fırını Bogie Ocağı

Elektrikli Çift Arabalı Isıl İşlem Fırını, Boji Ocak Fırını Alüminyum Parçalar için

1. Uygulama

RT₂-150-6 elektrikli boji ocağı, esas olarak alüminyum levha, alüminyum levha ürünleri vb. Düşük sıcaklıkta ısıl işlem işleme için kullanılır. Temperleme, tavlama, söndürme, kabalaştırma, normalleştirme ve diğer işlemler için geniş bir ısıl işlem fırınlarımız var.

2. Ana Teknik Parametreler

3. Yükleme sepeti Spesifikasyonu

Yükleme sepeti, her müşterinin ihtiyacına göre özelleştirilir.Yükleme sepeti, ısıl işlem arabasının üzerine yerleştirilmelidir.

3.1 fırın kabuğu

Fırın gövdesi çelik yapısı, 10-12# kesitli çelik ve ≥3mm çelik levhalardan yapılmıştır.

3.2 astar

Fırın astarı, yuvarlak çelik parçalarla sabitlenmiş yüksek kaliteli standart refrakter elyaflardan yapılmış tam bir elyaf yapısıdır.Alüminyum fiberler, bloklar halinde önceden sıkıştırılmıştır (sıkıştırma yerçekimi: ≥230Kg/m³) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

3.3 fırın kapısı ve kapı yukarı-aşağı sistemi

Araba alt fırın kapısı, tamamen elyaf kaplama ve çelik yapı kasasından oluşur.

Kapıyı sürme yöntemi: Fırın kapısı, vinç tarafından elektrikli olarak yukarı ve aşağı doğru kaldırılır.

3.4 boji

Boji, boji şasesi, tekerlekler, refrakter örme gövde, ısıya dayanıklı boji ocak sacı, ısıtma elemanları ve boji tahrik mekanizmasından oluşmaktadır.

boji yapısı: 14 # I-kirişli çelik kiriş ve 10 mm çelik levha ile kaynaklanır.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili 45# çelikten yapılmıştır ve ısıl işlem görmüştür.

tuğla örme gövdesi: Boji, ağır yüksek alümina refrakter tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları ile inşa edilmiştir.Darbeli kısımlar ve yük taşıma alanı özellikle ağır tip yüksek alüminyum refrakter tuğlalarla örülmüştür.Ayrıca ısıtıldığında refrakter astarın genleşmesi için boş alan kalır.

boji ocak plakası: 30mm kalınlığında CrMnN ısıya dayanıklı çelik döküm parça, maksimum çalışma sıcaklığı≤950℃.

boji hareket mekanizması: Boji kendi kendine hareket etme yöntemine sahiptir.İndirgeme dişlisi boji tekerleğini hareket ettirir.

Fırın kapısı, fırın gövdesi ve boji arasındaki sızdırmazlık: Fırın kapısı ve fırın gövdesi arasındaki sızdırmazlık, kendinden ağırlıklı basınç sıkıştırma mekanizması ile sağlanır.Boji ile fırın gövdesi arasındaki sızdırmazlık, yumuşak özel şekilli tuğlalar ve elyaf pamuk bloğu ile sağlanır.

3.5 ısıtma elemanı

ısıtma elemanı: 0Cr25AL5 dirençli oluklu şekilli alaşımlı direnç şeritleri, ısıl işlem fırınının 2 yan duvarına, arka duvarına, fırın kapısına ve boji tabanına monte edilmiştir.2 ısıtma bölgesi vardır.Tüm çıkış baraları φ16 0Cr25AL5 malzemeden imal edilmiştir.

3.6 elektrik kontrol sistemi

Sıcaklık kontrolü: tramvay ısıl işlem fırını, ideal PID parametresini hesaplamak ve bir sıcaklık stabilitesi elde etmek için kendi kendini ayarlama işlevine sahip sıcaklığı kontrol etmek için Japon Shimaden akıllı sıcaklık kontrol cihazını benimser.Sıcaklık kontrol cihazı, aşırı sıcaklık alarmı ve termal çift kırılma koruması işlevlerine sahiptir.

3.7 sıcak hava sirkülasyon sistemi

Sıcak hava sirkülasyonu esas olarak 2 santrifüj fandan ve ısıl işlem sistemi için fırındaki hava kılavuz plakasından oluşur.

4.Yapısal Giriş

Isıl işlem için RT2-150-6 boji ocak fırını temel olarak fırın kabuğu, astar, fırın kapısı, fırın kapısı kaldırma mekanizması ve kapı sıkıştırma mekanizması, boji, boji çekiş mekanizması, fırın gövdesi ve boji arasındaki sızdırmazlık, ısıtma elemanı ve sabit cihaz ve sıcaklık kontrol sistemi.

5. Tedarik Kapsamı
