Alüminyum jantlar için dikey tip hızlı su verme fırını T6 ısıl işlem süreci

1. Genel Bakış

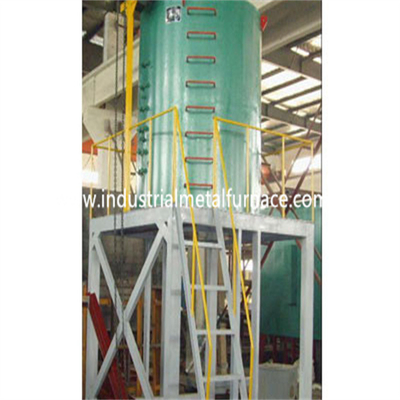

φ1500x2000mm alüminyum alaşımlı söndürme fırını, alüminyum alaşımlı katı çözelti ve söndürme ısıl işlemi için kullanılabilir.Bu hızlı su verme ısıl işlem fırını, esas olarak alüminyum alaşımlı dökümlerin hızlı su verme, tavlama ve diğer katı çözelti işlemleri için kullanılan periyodik çalışma dirençli bir fırındır.

Isıl işlem fırınının iş parçaları, iyi bir termal döngü durumu ve düzgün sıcaklık ile asma işlemini benimser.

Isıtma ve tutmanın tamamlanmasından sonra, iş parçası 12 saniye içinde fırından hızlı bir şekilde havuzdaki söndürme ortamına düşebilir ve söndürme işlemi kalitesi yüksektir.

Sıcaklık kontrol sistemi, akıllı sıcaklık kontrol ölçer ile PID sıfır geçiş tetik tristörünü ve Shanghai Guolong yüksek hassasiyetini benimser, fırının normal çalışmasını sağlamak için iyi bir stabilite ve aşırı sıcaklık alarmına sahiptir.

T6 ısıl işlem fırınının her bir mekanik şanzıman parçası, birbirine geçme kontrolü ve çalışmasını benimser.

2. Ana Teknik Parametreler

(1) Nominal güç: 160kW ± %10

(2) Anma gerilimi: 380V 3P 50Hz

(3) Nominal sıcaklık: 650 ℃

(4) Sıcaklık kontrol modu: PID kontrolü

(5) Isıtma bölgesi sayısı: 1 bölge bağlantı yöntemi: Y

(6) Fırın sıcaklığının tekdüzeliği: ≤± 5 ℃

(7) Sıcaklık kontrol doğruluğu: ± 1.5 ℃

(8) Etkin çalışma alanı boyutu: Φ 1500×2000mm

(9) Söndürme transfer süresi: ≤ 12s (söndürme tankına düşen iş parçasına fırın kapısının açılması)

(10) Boş fırının ısıtma süresi: ≤ 2H

(11) Boş fırın kayıp gücü: ≤ 28kw

(12) Fan gücü: 4kw

(13) Yük kaldırma motoru: iki hızlı motor(14) Fırın tarafı dış duvar sıcaklığı: ≤ 35 ℃

(15) Sepet: 1 takım

3.Yapı tanıtımı

Elektrik dirençli ısıl işlem fırını yapısı, ısıtma fırını, kaldırma mekanizması, söndürme mekanizması, kontrol sistemi vb.

3.1 Isıtma fırını

Fırın gövdesinin kabuk çerçevesi profil çeliği ile kaynaklanmıştır ve iç duvar 1Cr18Ni9Ti ısıya dayanıklı paslanmaz çelik levha ile kaynaklanmıştır.

Hızlı su verme ısıl işlem fırını için ısıtma elemanı, 0cr25a15 alaşımlı bir şerit halinde preslenir, yalıtkan porselen tüp üzerine sarılır ve fırın gövdesinin iç bölmesine paslanmaz yuvarlak çelik ile sabitlenir.

Sıcak hava sirkülasyon cihazı, fan cihazı ve hava kılavuz plakasından oluşur.Fan cihazı fırın gövdesinin üstüne yerleştirilmiştir ve fan, santrifüj fan kanatlarına 1Cr18Ni9Ti ısıya dayanıklı çelikten yapılmıştır. Hava kılavuz plakası 1Cr18Ni9Ti ısıya dayanıklı çelikten yapılmıştır ve fırının iç duvarına sabitlenmiştir. fırını birkaç destekleyici çubuktan geçirin.Direnç şeridi içeriye sarılır ve direnç şeridi tarafından yayılan ısı, sıcak hava sirkülasyon sisteminden termal olarak dolaştırılarak fırındaki sıcaklığın homojen hale getirilmesi sağlanır. Havalandırma cihazı, T6 ısıl işlem fırını hacmine ve cebri sıcak havaya göre yapılır. tek tip fırın sıcaklığı gereksinimlerini karşılamak için sirkülasyon.

Taban çerçevesi, fırın parçalarının yüklenmesi için kullanılır ve profil çelik ile kaynaklanır.

Fırın kapısının kabuğu çelik ile kaynaklanmıştır ve astar tamamen fiber yapıdadır.

Fırın kapısı ile fırın gövdesi arasındaki sızdırmazlık, çalışmak için sonsuz dişli redüktörünü benimser ve yerine oturduktan sonra otomatik atalet sızdırmazlığı gerçekleştirilir.

Elektrik rezistanslı fırın bir şarj arabası ile donatılmıştır.

3.2 kaldırma mekanizması

Kaldırma mekanizması, vinç, yükleme çerçevesi, kaldırma zinciri, yuvarlanan tekerlek vb.

3.3 kontrol sistemi

Sıcaklık kontrol sistemi, sıcaklığı kontrol etmek için PID sıfır geçiş tetik tristörünü ve Shanghai Guolong akıllı sayacını benimser.İş parçası sıcaklığının aşırı yükselmemesini sağlamak için aşırı sıcaklık alarm fonksiyonuna sahiptir.

Elektrikli ısıl işlem fırınının mekanik şanzıman parçaları, kilitleme kontrolünü benimser.
