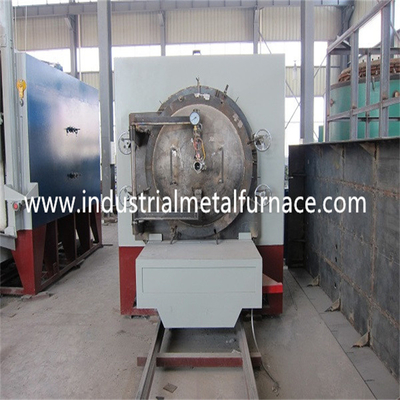

850 Derece Arabalı Tip Vakumlu Isıl İşlem fırını

1.Uygulama

Arabalı tip vakumlu ısıl işlem fırını, esas olarak 850 ℃'nin altındaki nitrojen gazında genel küçük ve orta ölçekli metal veya alaşımlı parçaların ısıl işlemi ve ısıtılması için kullanılan periyodik bir çalışma elektrik direnç fırınıdır.Tek tip fırın sıcaklığı, basit yapı, basit kullanım ve düşük enerji tüketimi avantajlarına sahiptir.

2.Teknik parametreler

1. anma gücü 45KW

2Anma gerilimi 380V, 3-faz, 50Hz

3. anma sıcaklığı 850 ℃

4Çalışma boyutu (uzunluk, genişlik ve yükseklik) 1000×800×600mm;

5Isıtma elemanı bağlantı yöntemi:Y;

6. sıcaklık kontrol modu: PID kontrolü;

7. fırın sıcaklığının tekdüzeliği ≤± 10 ℃;

8. fırın tarafında dış duvarın sıcaklık artışı ≤ 40 ℃;

9. boş fırın ısıtma süresi ≤ 2H;

10. boş fırın kayıp gücü ≤ %18;

11. vakum derecesi 0.001 Torr;

12Vakum pompası: kaliteli çin markası;

3.Hizmet Koşulları

3.1 iç mekan kullanımı;

3.2 Etrafta metale ve izolasyona ciddi şekilde zarar verebilecek iletken toz, patlayıcı gaz ve aşındırıcı gaz yoktur;

3.3 Belirgin titreşim ve türbülans yok.

4.Yapı tanıtımı

Bu seri elektrikli ısıl işlem fırınının yapısı, fırın kabuğu, fırın astarı, ısıtma elemanları, fırın alt plakası, fırın kapısı cihazı ve kontrol sisteminden oluşur.

Isıl işlem fırın kabuğu, çelik ve çelik levha kesitli bir kutu kabuğuna kaynaklanmıştır ve fırın tuğla yapıdadır.Fırın ve fırın kabuğu arasındaki boşluk, ısı yalıtımı ve ısı koruması için yüksek sıcaklığa dayanıklı fiber ve diatomit dökme malzeme ile doldurulur.

Isıtma elemanı, ocr25al5 rezistans teli ile fırının her iki yanına yerleştirilir.Isıtma elemanı, çıkış çubuğu aracılığıyla fırın gövdesinden dışarı yönlendirilir ve güç kaynağına bağlanır.

Fırın kapağı: Hava tahliye portu (manuel valf dahil), şişirme valfi (manuel valf dahil), egzoz portu (manuel valf dahil), fırındaki basınç göstergesi ve emniyet valfi ile donatılmıştır.

Vakumlu fırın mufla tankı: paslanmaz çelik ile kaynaklanmıştır. Üst uç yüzey, fırın kapağına gömülü asbestli salmastra halkası ile gömülüdür.Tankta sızdırmazlığı sağlamak için fırın kapağını ve tankı birbirine bağlamak için kullanılan üst uç yüzün çevresi boyunca manuel sıkıştırma vidaları takılır.

Vakum sistemi: Isıl işlem fırını ve ekipmanı, vakum hortumu ve hızlı bağlantı ile donatılmış 2x serisi döner kanatlı mekanik vakum pompasını benimser.Vakum pompasının yapısı ve çalışma gereksinimleri için vakum pompası kılavuzuna bakın.

Fırının üst kısmında termokupl deliği bulunmaktadır.Kullanım sırasında, fırının çalışma sıcaklığını elektrikli fırın kontrol kabini aracılığıyla kontrol etmek için termokupl fırına yerleştirilir.
