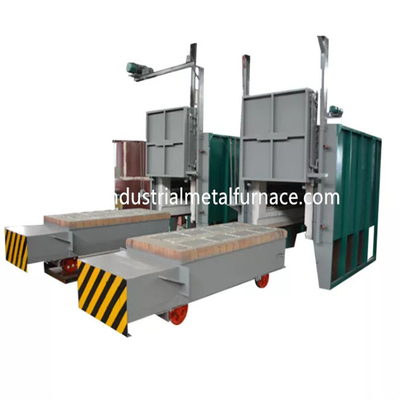

Şaft Dökme Çelik Metal Parçalar İçin 2200 × 1800 × 1000mm Elektrikli Isıl İşlem Fırını

2200 × 1800 × 1000mm Özelleştirilmiş Elektrikli

Şaft Dökme Çelik Metal Parçalar İçin Isıl İşlem Fırını

1. Uygulama

RT-210-12 elektrikli boji ocağı fırını esas olarak

çelik yapı parçalarının ısıl işlemi, çelik döküm parçalar, şaft

çubuk parçalar, takım çeliği ürünleri vb.

2. Yapısal Giriş

RT-210-12 boji ocağı fırını esas olarak fırından oluşur

gövde, astar, fırın kapısı ve kapı sıkıştırma sistemi, boji,

ısıtma elemanı ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Araba alt fırın gövdesi çelik yapı yapılır

8-10# seksiyonel çelik ve ≥3mm çelik levhalardan.Yan direk ve

arka direkler seksiyonel çelikten yapılmıştır ve takviye edilmiştir.

kesit çelik destekler.Fırının dış duvarı boya ile boyanmıştır.

2 kat astar ve 2 kat kaplama boyası.Anahtar kısmı

fırın ısıya dayanıklı boya ile boyanmaktadır.

2.2zar

Evertic ısıl işlem fırını gövdesi tamamı fiber sistem ile inşa edilmiştir.

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m³) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

Bu refrakter astar yapısı, düşük ısı iletkenliği, güçlü avantajlara sahiptir.

anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı 325 mm'dir.

Silikat alüminyum fiber, maksimum 1260 ℃ sıcaklığa dayanıklıdır.bu

yuvarlak çelik sabitleme parçalarının malzemesi 1Cr13'tür.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Isıl işlem fırını kapısı tamamen elyaf astardan oluşur

ve çelik yapı kasası.Kapı çerçevesi 10mm çelik sacdan yapılmıştır ve

12mm kesitli çelik.Kapı aynı silikat alüminyum fiber bloklarla inşa edilmiştir.

fırın gövdesi için olduğu gibi.Fırının genel yapısı şeklini korur

ısıtılırken.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı ve aşağı doğru kaldırılır

vinç tarafından.Ve fırın kapısı kendi ağırlığı ile kapatılmıştır.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövde, ısıya dayanıklı malzemeden oluşmaktadır.

boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kiriş ve 12 mm çelik levhalardan yapılmıştır.boji

tam yükte deforme olmadan uzun süre çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili yapılır

45 # çelikten ve ısıl işlem görmüş.Şanzıman yatağı ağır tip sütundur

ağırlığı taşımak için yatak.Toplam 2 çift tekerlek vardır ve her tekerleğin çapı

300 mm.Boji motorludur.Ve sürüş motoru bir fren hızı ile donatılmıştır

başlatma ve durdurma hareketindeki ataleti azaltmak için azaltma cihazı.2 sınır var

bojinin aşırı hareket etmesini önlemek için anahtarlar.

tuğla örme gövdesi: Boji, yüksek alümina refrakter tuğlaların ağır bir kombinasyonu ile inşa edilmiştir.

hafif refrakter tuğlalar ve ısı koruma tuğlaları.Bojinin örme gövdesi,

ısıtma elemanlarının kolay montajı için ısıtma elemanları montaj yuvası.etkilenen

parçalar ve ağırlık taşıma alanı özellikle ağır tip yüksek alüminyum refrakter ile örülmüştür.

tuğla.Ayrıca ısıtıldığında refrakter astarın genleşmesi için boş alan kalır.

boji yüz plakası: 30mm kalınlığında Cr25Ni20Si2 ısıya dayanıklı çelik döküm parça, maksimum çalışma

sıcaklık≤1200 ℃.Terazinin ısıtma elemanları yuvasına düşmesini önleyebilir.

kısa devre oluşturacaktır.

boji hareket mekanizması: Boji kendi kendine hareket etme yöntemine sahiptir.Redüksiyon dişli tahrikleri

boji tekerleğini hareket ettirin.Boji hareketi düzgün ve stabildir.

Fırın kapısı, fırın gövdesi ve boji arasında sızdırmazlık: Fırın kapısı arası conta

ve fırın gövdesi, fırın kapısının kendi ağırlığıdır.Boji ve arasındaki sızdırmazlık

fırın gövdesi yumuşak özel şekilli tuğlalar ve elyaf pamuk bloğundan geçer.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr27AL7Mo2 dirençli spiral şekilli alaşımlı direnç şeritleri

2 yan duvara monte edilmiştir.Rezistans şeritleri özel kalıplarla üretilir ve

fırın duvarına porselen çivi ile monte edilir.Arada porselen conta vardır.

kısa devreyi önlemek için fiber duvar ve direnç şeritleri.2 ısıtma bölgesi vardır.

Tüm çıkış baraları φ16 0Cr27AL7Mo2 malzemeden yapılmıştır.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: ısıl işlem fırını, sıcaklığı kontrol etmek için akıllı sıcaklık kontrol cihazını benimser.

ideal PID parametresini hesaplamak ve elde etmek için kendi kendini ayarlama işlevine sahip sıcaklık

bir sıcaklık kararlılığı.Sıcaklık kontrol cihazı, aşırı sıcaklık alarmı işlevlerine sahiptir

ve termal çift kırılma koruması.

Fırın, fırınlar arasındaki bağlantıyı kontrol etmek için 2 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.

Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.Güç düzenlenir

zaman orantılı düzenleme şeklinde.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir ve

bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü ampermetre ile donatılmıştır,

voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ve kasa

topraklama önlemleri

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder, kapı

sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka bağlantılıdır

operasyon güvenliğini sağlamak.

3.Ana teknik parametreler
