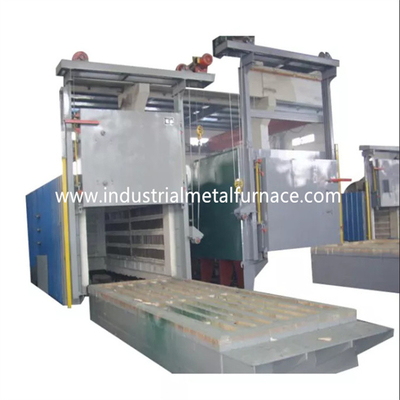

Boji Ocak Isıl İşlem Fırını 8000×2500×2000mm Elektrikli Araba Alt Tip

3.Yapısal Tanıtım

RT3-1000-12 boji ocağı fırını esas olarak fırından oluşur

kabuk, astar, fırın kapısı ve kapı sıkıştırma sistemi, boji, ısıtma

eleman ve sabit cihaz ve sıcaklık kontrol sistemi.

3.1 kürknaskabuk

Araba alt fırın gövdesi çelik yapıdan yapılmıştır

10-14# kesitli çelik ve ≥3mm çelik levhalar.Yan sütun ve arka

sütunlar kesit çelikten yapılmıştır ve kesit ile güçlendirilmiştir

çelik destekler.Fırının dış duvarı 2 kat boya ile boyanmıştır.

astar ve 2 kat kaplama boyası.Fırının kilit kısmı boyandı

ısıya dayanıklı boya ile.

3.2zar

Endüstriyel ısıl işlem fırını gövdesi tamamen fiber sistemle inşa edilmiştir.

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m³) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

Bu refrakter astar yapısı, düşük ısı iletkenliği avantajlarına sahiptir,

güçlü anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı vardır

350 mm.Silikat alüminyum fiber, maksimum 1300 ℃ sıcaklığa dayanıklıdır.

Fiber bağlantı elemanları paslanmaz çelikten yapılmıştır.

3.3fırın kapısı ve kapı yukarı-aşağı sistemi

Arabanın alt fırın kapısı tamamen fiber astar ve çelikten oluşur

yapı kasası.Fırın kabuğu, 14 # levha ve 14 mm çelik levhadan yapılmıştır.

kapı çerçevesi.Kapı, bununla aynı silikat alüminyum fiber bloklardan yapılmıştır.

fırın gövdesi için.Fırının genel yapısı şeklini korurken

ısıtılmış.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve

vinç tarafından aşağı doğru.Ve fırın kapısının kendi ağırlığı ile kapatılmıştır.

3.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi, ısı

dayanıklı boji ocak plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 18# kiriş ve 14 mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili

45# çelikten yapılmış ve ısıl işlem görmüştür.Şanzıman yatağı ağırdır

ağırlığı taşımak için sütun yatağı yazın.Toplam 6 çift tekerlek vardır ve her biri

tekerlek çapı 300 mm'dir.Boji motorludur.Ve sürüş motoru donatılmıştır

çalıştırma ve durdurma sırasında ataleti azaltmak için bir frenleme hızı azaltma cihazı ile

hareket.Bojinin aşırı hareket etmesini önlemek için 2 adet limit anahtarı vardır.

tuğla örme gövdesi: Boji, yüksek alüminanın ağır bir kombinasyonu ile inşa edilmiştir.

refrakter tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.etkilenen

parçalar ve ağırlık taşıma alanı özellikle ağır tip yüksek alüminyum ile örülmüştür.

Refrakter tuğlalar.Ayrıca ısıtıldığında refrakter astarın genleşmesi için boş alan kalır.

boji ocak plakası: max 30mm kalınlığında Cr25Ni20 ısıya dayanıklı çelik döküm parça

çalışma sıcaklığı≤1250 ℃.Terazinin ısıtma elemanlarına düşmesini önleyebilir

kısa devre oluşturacak yuva.

boji hareket mekanizması: Boji kendi kendine hareket etme yöntemine sahiptir.Redüksiyon dişli tahrikleri

boji tekerleğini hareket ettirin.Boji hareketi düzgün ve stabildir.

Fırın kapısı, fırın gövdesi ve boji arasındaki sızdırmazlık: Fırın kapısı arasındaki sızdırmazlık

ve fırın gövdesi yaydan geçer.Boji ile fırın arasındaki sızdırmazlık

gövde, yumuşak özel şekilli tuğlalar ve elyaf pamuk bloğundan geçer.

3.5 ısıtma elemanı

ısıtma elemanı: 0Cr27AL7Mo2 (HRE) dirençli spiral şekilli alaşımlı direnç şeritleri

2 yan duvar, arka duvar, fırın kapısı ve boji tabanına monte edilir.Direnç

şeritler özel kalıplarda üretilir ve porselen ile fırın duvarına monte edilir.

çiviler.Ve fiber duvar ile rezistans şeritleri arasında bir porselen conta vardır.

kısa devreden kaçının.6 ısıtma bölgesi vardır.Tüm çıkış iletken çubukları φ16 0'dan yapılmıştır

Cr27AL7Mo2 malzemesi.

3.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, sıcaklığı kontrol etmek için akıllı sıcaklık kontrol cihazını benimser.

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık ve

bir sıcaklık kararlılığı elde edin.Sıcaklık kontrolörü şu işlevlere sahiptir:

aşırı sıcaklık alarmı ve termal çift kırılma koruması.

Fırın, fırınlar arasındaki bağlantıyı kontrol etmek için 6 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.

Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.güç

zaman orantılı düzenleme şeklinde düzenlenmiştir.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir ve

bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü ampermetre ile donatılmıştır,

voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ve güvenli topraklama

miktar.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder, kapı

sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka bağlantılıdır

operasyon güvenliğini sağlamak.
