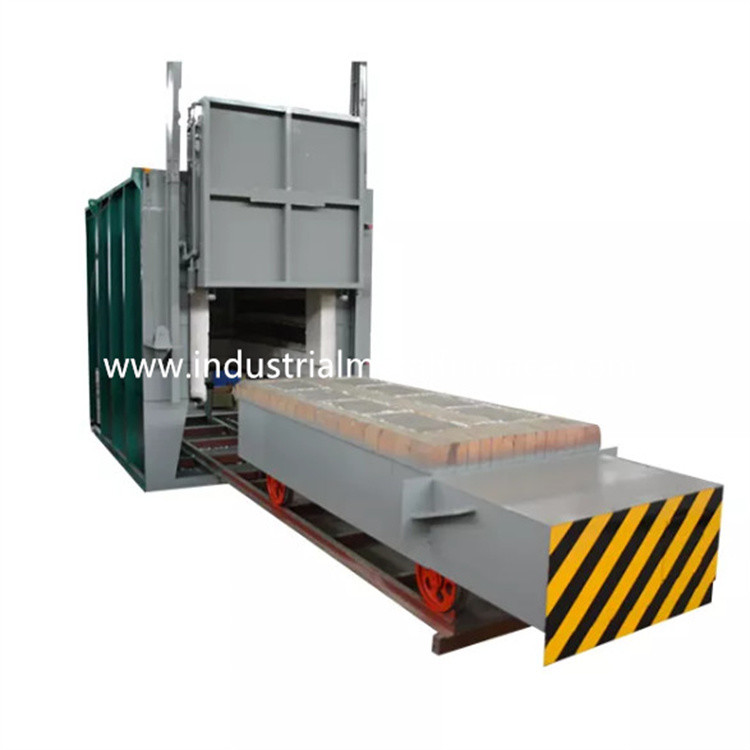

5000×2500×1500mmSanayiElektrikli Boji Isıl İşlemi
PLC Kontrollü Fırınlar
1. Uygulama
RT3-600-12 elektrikli boji ocağı fırını esas olarak aşağıdakiler için kullanılır:
çelik yapı parçalarının tavlanması ve çözelti ısıl işlemi, alaşım
parçalar ve paslanmaz çelik parçalar vb.
2.Ana teknik parametreler
| HAYIR. |
Öğe |
Teknik parametreler |
| 1 |
Anma gücü |
600KW (%1-100) ayarlanabilir |
| 2 |
Güç kaynağı |
380V, 3P, 50Hz |
| 3 |
Anma sıcaklığı |
1250°C
(Normal çalışma sıcaklığı: 850-1200℃)
|
| 4 |
Yüksüz fırın sıcaklık artış hızı |
≤2,5 saat |
| 5 |
Kontrol bölgesi |
4 bölge |
| 6 |
Etkili çalışma boyutu |
5000×2500×1500mm(U×G×Y) |
| 7 |
fırın genel boyutu |
5800×3600×2950mm(U×G×Y)
Yükseklik, fırın kapısı çerçevesinin yüksekliğini içermez
|
| 8 |
Boji genel boyutu |
6100×2600×950mm(U×G×Y) |
| 9 |
Boji iç ve dış hareket uzunluğu dahil zemin alanı |
12500*3000mm (L*W) |
| 10 |
Isıtma elemanı bağlantısı |
Ｙ |
| 11 |
Sıcaklık homojenliği |
±10°C |
| 12 |
Sıcaklık ölçüm doğruluğu |
±1,5°C |
| 13 |
Yüksüz fırın güç tüketimi |
≤18% |
| 14 |
Sıcaklık kontrol yöntemi |
SCR, PID düzenleyici;485 iletişim arayüzlü Shimaden sıcaklık kontrolörü, 10.1 inç dokunmatik ekran (geçmiş verileri, depolama sürecini, U disk dışa aktarmayı, ekran görüntülerini ve diğer işlevleri aşırı sıcaklık alarmı ile kaydedebilir)
Dokunmatik ekran+PLC kontrolü: dokunmatik ekran müşterinin bilgisayarına bağlıdır.İletişim modu: Modbus tcp arayüzü.Fırın kontrol kabini, gerçek zamanlı verileri müşterinin bilgisayarına iletir ve müşterinin bilgisayarı, fırının çalışmasını ve ısıtılmasını uzaktan kontrol edebilir.
|
| 15 |
fırın yüzey sıcaklığı artışı |
<45°C |
| 16 |
Isıtma elemanı |
0Cr27AL7Mo2 (şerit) HRE |
| 17 |
Boji yüz plakası |
Cr25Ni20, 30mm kalınlık, ısıya dayanıklı çelik |
| 18 |
yükleme yöntemi |
Bojiye yüklenen ürün ve ardından boji fırına hareket eder |
| 19 |
Fırın kapısı açma yöntemi |
2ton Elektrikli vinç yukarı-aşağı, kapı kendi ağırlığı ile kapatılmış |
| 20 |
Boji taşıma yöntemi |
Sikloidal pin dişli hız düşürücü ile |
| 21 |
Boji sürüş gücü |
5.5KW |
| 22 |
fırın astarı |
Yüksek sıcaklığa dayanıklı elyaf |
| 23 |
Yükleme kapasitesi |
10 ton |
3.Yapısal Tanıtım
RT3-600-12 boji ocağı ısıl işlem fırını esas olarak fırın kabuğundan oluşur,
kaplama, fırın kapısı ve kapı sıkıştırma sistemi, boji, ısıtma elemanı
ve sabit cihaz ve sıcaklık kontrol sistemi.
3.1 elektrik kontrol sistemi
Sıcaklık kontrolü: endüstriyel metal fırının her bir ısıtma bölgesinin sıcaklığı olabilir
ayrı ayrı kontrol edilir.
Fırın, sahip olduğu sıcaklığı kontrol etmek için akıllı sıcaklık kontrol cihazını benimser.
ideal PID parametresini hesaplamak ve bir sıcaklık kararlılığı elde etmek için kendi kendini ayarlama işlevi.
Sıcaklık kontrol cihazı, aşırı sıcaklık alarmı ve termal çift fonksiyonlarına sahiptir.
kırılma koruması
Boji ocağı fırını, fırınlar arasındaki bağlantıyı kontrol etmek için 4 sıcaklık kontrol bölgesine sahiptir.
sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.
Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.Güç düzenlenir
zaman orantılı düzenleme şeklinde.
Kontrol çalıştırma sistemi, bir radyatör ve bir
hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü ampermetre ile donatılmıştır,
voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ve güvenli topraklama
miktar.
Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder, kapı
sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka bağlantılıdır
operasyon güvenliğini sağlamak.
