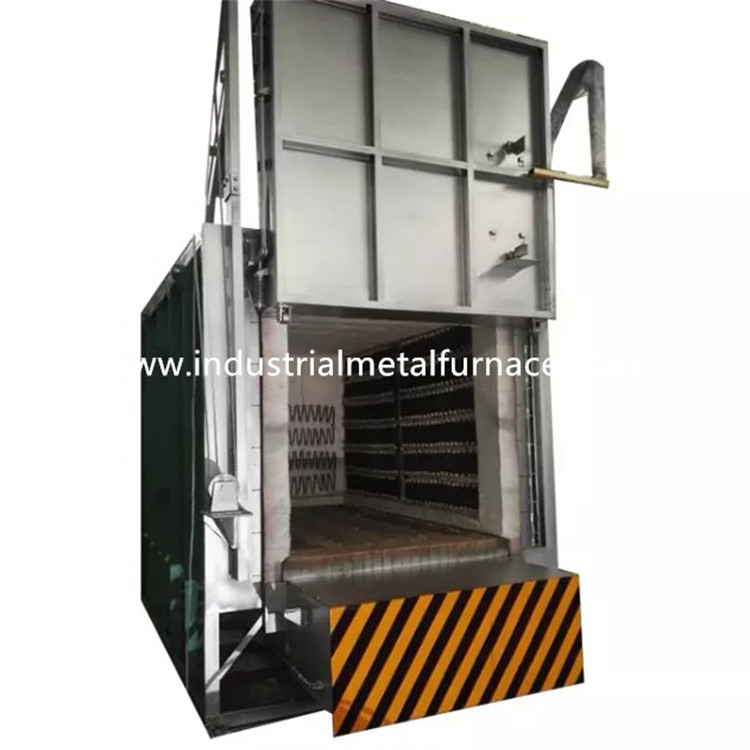

Elektrikli Boji Ocağı Isıl İşlem Fırını 1200 Derece Santigrat 3500 × 1600 × 1600mm

3500×1600×1600mm 1200 Derece Santigrat Endüstriyel

Metal Parçaların Elektrikli Boji Ocak Fırını Isıl İşlemi

1. Uygulama

RT3-380-12 elektrikli boji ısıl işlem fırını esas olarak

çelik yapı parçalarının, dökme çelik parçaların ısıl işleminde kullanılır,

şaft çubuğu parçaları, takım çeliği ürünleri vb.

2.Yapısal Tanıtım

RT3-380-12 boji ocak fırını esas olarak şunlardan oluşur:

fırın gövdesi, astarı, fırın kapısı ve kapı sıkıştırma sistemi,

boji, ısıtma elemanı ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Toptan araba bottm fırın gövdesi çelik yapı yapılır

8-12# seksiyonel çelik ve ≥3mm çelik levhalardan.yan sütun

ve arka direkler seksiyonel çelikten yapılmıştır ve güçlendirilmiştir

kesit çelik desteklerle.Fırının dış duvarı boyanmıştır.

2 kat astar ve 2 kat kaplama boyası ile.Anahtar kısmı

fırın ısıya dayanıklı boya ile boyanmaktadır.

2.2zar

Tavlama boji ocaklı fırın gövdesi tamamen fiber bir sistemle inşa edilmiştir.

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m³) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

Bu refrakter astar yapısı, düşük ısı iletkenliği avantajlarına sahiptir,

güçlü anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı

350 mm.Silikat alüminyum fiber, maksimum 1360 ℃ sıcaklığa dayanıklıdır.

Yuvarlak çelik sabitleme parçalarının malzemesi 1Cr13'tür.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Temperleme arabası alt fırın kapısı, tamamen elyaf astar ve çelikten oluşur

yapı kasası.Kapı çerçevesi 10mm çelik sacdan ve 12mm kesitten yapılmıştır.

çelik.Kapı, kapıdaki ile aynı silikat alüminyum fiber bloklardan yapılmıştır.

fırın gövdesi.Fırının genel yapısı ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı ve aşağı doğru kaldırılır

vinç tarafından.Ve yay tarafından mühürlenir.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi,

ısıya dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kiriş ve 12 mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.şanzıman mili

45# çelikten imal edilmiştir ve ısıl işlem görmüştür.Şanzıman yatağı

ağırlığı taşımak için ağır tip sütun yatağı.Toplam 3 çift tekerlek vardır,

ve her tekerleğin çapı 300 mm'dir.Boji motorludur.Ve sürüş motoru

çalıştırma sırasında ataleti azaltmak için bir frenleme hızı azaltma cihazı ile donatılmıştır

ve hareketi durdurun.Bojinin aşırı hareket etmesini önlemek için 2 adet limit anahtarı vardır.

tuğla örme gövdesi: Boji, yüksek alüminanın ağır bir kombinasyonu ile inşa edilmiştir.

refrakter tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.tuğla örmek

Bojinin gövdesi, kolay kurulum için ısıtma elemanları montaj yuvasına sahiptir.

ısıtma elemanları.Etkilenen kısımlar ve ağırlık taşıma alanı özellikle tuğla ile örülmüştür.

ağır tip yüksek alüminyum refrakter tuğlalarla.için boş alan da kalmıştır.

Isıtıldığında refrakter astar genleşmesi.

boji yüz plakası: 30mm kalınlığında Ni7N ısıya dayanıklı maksimum çalışma özellikli çelik döküm parça

sıcaklık≤1200 ℃.Terazinin ısıtma elemanları yuvasına düşmesini önleyebilir

ki kısa devre oluşturacaktır.

boji hareket mekanizması: Boji kendi kendine hareket etme yöntemine sahiptir.indirgeme dişlisi

hareket etmek için boji tekerleğini çalıştırır.Boji hareketi düzgün ve stabildir.

Fırın kapısı, fırın gövdesi ve boji arasında sızdırmazlık: Fırın arası sızdırmazlık

kapı ve fırın gövdesi yaydan geçer.Boji ile gövde arasındaki sızdırmazlık

fırın gövdesi yumuşak özel şekilli tuğlalar ve elyaf pamuk bloğundan geçer.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr27AL7Mo2 dirençli spiral şekilli alaşımlı direnç şeritleri

2 yan duvara monte edilmiştir.Rezistans şeritleri özel kalıplarla üretilir,

porselen çivilerle fırın duvarına monte edilir.Ve bir porselen conta var

Kısa devreyi önlemek için fiber duvar ve direnç şeritleri arasında.3 ısıtma var

bölgeler.Tüm çıkış baraları φ16 0Cr27AL7Mo2 malzemeden yapılmıştır.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, Shanghai Guolong akıllı sıcaklığını benimser

hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklığı kontrol etmek için kontrolör

ideal PID parametresi ve bir sıcaklık kararlılığı elde edin.sıcaklık kontrolörü

aşırı sıcaklık alarmı ve termal çift kırılma koruması işlevlerine sahiptir.

Fırın, fırınlar arasındaki bağlantıyı kontrol etmek için 3 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.

Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.güç

zaman orantılı düzenleme şeklinde düzenlenmiştir.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir.

ve bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü donatılmıştır

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ile,

ve güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder,

kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka

Operasyon güvenliğini sağlamak için bağlantılı.

3.Ana teknik parametreler
