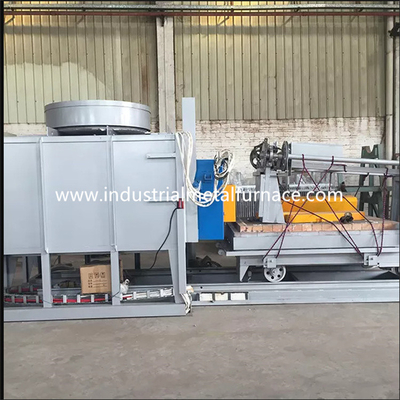

1200 Derece Celcius Elektrikli Araba Ocağı Isıl İşlem
Metal Dökme Çelik Parçalar için Fırın Arabası Alt Tip
1. Uygulama
RT2-260-12 elektrikli boji ocağı fırını esas olarak
çelik yapı parçalarının, dökme çelik parçaların ısıl işleminde kullanılır,
şaft çubuğu parçaları, takım çeliği ürünleri vb. Isıl işlem fırını
söndürme, tavlama, normalleştirme, tavlama ve diğer işlemler için yaygın olarak kullanılır.
süreçler.
2. Ana Teknik Parametreler
| HAYIR. |
Öğe |
Teknik parametreler |
| 1 |
Anma gücü |
260Kw+%5 (%1-100) ayarlanabilir |
| 2 |
Güç kaynağı |
380V, 3P, 50Hz |
| 3 |
Maksimum çalışma sıcaklığı |
1200°C |
| 4 |
Kontrol bölgesi |
2 bölge |
| 5 |
Etkili çalışma boyutu |
2500×1500×1200mm(U×G×Y) |
| 6 |
Isıtma elemanı bağlantısı |
Ｙ |
| 7 |
Sıcaklık homojenliği |
≤±10°C |
| 8 |
Sıcaklık ölçüm doğruluğu |
±2°C |
| 9 |
Boş fırın güç tüketimi |
≤18% |
| 10 |
Sıcaklık kontrol yöntemi |
SCR, PID düzenleyici;Aşırı sıcaklık alarmlı Guolong sıcaklık kontrolörü; |
| 11 |
fırın yüzey sıcaklığı artışı |
<50°C |
| 12 |
Isıtma elemanı |
0Cr27AL7Mo2 (şerit) 5 duvarlı ısıtma |
| |
Boji yüz plakası |
G30, 35mm kalınlık, ısıya dayanıklı çelik |
| 13 |
yükleme yöntemi |
Bojiye yüklenen ürün ve ardından boji fırına hareket eder |
| 14 |
Fırın kapısı açma yöntemi |
Elektrikli vinç yukarı-aşağı, yay ile kapatılmış |
| 15 |
Boji taşıma yöntemi |
redüktör tarafından |
| 16 |
Boji sürüş gücü |
4KW |
| 17 |
fırın astarı |
Yüksek sıcaklık zirkonyum alüminyum refrakter fiber |
3. Yapısal Giriş
Metal için RT2-260-12 fırın ısıl işlemi esas olarak fırından oluşur
gövde, astar, fırın kapısı ve kapı sıkıştırma sistemi, boji, ısıtma
eleman ve sıcaklık kontrol sistemi.
2.1 kürkgüzel vücut
Toptan gövde çelik yapısı yapılır
10-12# kesitli çelik ve ≥3mm çelik levhalar.
2.2zar
Toptan araba bottm fırın gövdesi, tamamen fiber bir sistemle inşa edilmiştir.bu
kullanılan astar malzemesi alüminyum elyaf içeren kaliteli zirkonyumdur.
yuvarlak çelik parçalar.Alüminyum fiberler, bloklar halinde önceden sıkıştırılır
(sıkıştırma yerçekimi: ≥230Kg/m3) ve daha sonra fırın gövdesine yuvarlak olarak sabitlenir
paslanmaz çelik parçalar.Bu refrakter kaplama yapısı, düşük
ısı iletkenliği, güçlü anti-şok kapasitesi ve anti-erozyon.Astar bir
toplam kalınlık 370 mm.Silikat alüminyum fiber maksimum dirence sahiptir.
1260 ℃ sıcaklık.Yuvarlak çelik sabitleme parçalarının malzemesi 1Cr13'tür.
2.3fırın kapısı ve kapı yukarı-aşağı sistemi
Araba alt fırın kapısı, tamamen elyaf kaplama ve çelik yapıdan oluşur
kasa.
Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve
vinç tarafından aşağı doğru.Ve yay tarafından mühürlenir.
2.4 boji
Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi,
ısıya dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.
boji yapısı: boji çerçevesi 14# kiriş ve 10mm çelik levhalardan yapılmıştır.
Boji tam yükte uzun süre deforme olmadan çalışabilir.
tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili
45# çelikten yapılmış ve ısıl işlem görmüştür.Şanzıman yatağı
ağırlığı taşımak için ağır tip sütun yatağı.Toplam 2 çift tekerlek vardır,
ve her tekerleğin çapı 300 mm'dir.Boji motorludur.Ve sürüş
motor, ataleti azaltmak için bir frenleme hızı azaltma cihazı ile donatılmıştır.
başlatma ve durdurma hareketi.Aşırı hareketi önlemek için 2 limit anahtarı vardır
bojinin.
tuğla örme gövdesi: Boji, yüksek alüminanın ağır bir kombinasyonu ile inşa edilmiştir.
refrakter tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.tuğla örmek
Bojinin gövdesi, kolay kurulum için ısıtma elemanları montaj yuvasına sahiptir.
ısıtma elemanları.Etkilenen kısımlar ve ağırlık taşıma alanı özellikle tuğla ile örülmüştür.
ağır tip yüksek alüminyum refrakter tuğlalarla.için boş alan da kalmıştır.
Isıtıldığında refrakter astar genleşmesi.
boji hareket mekanizması: Boji kendi kendine hareket etme yöntemine sahiptir.azaltma
dişli boji tekerleğini hareket ettirir.Boji hareketi düzgün ve stabildir.
Fırın kapısı, fırın gövdesi ve boji arasında sızdırmazlık: Arasındaki sızdırmazlık
fırın kapısı ve fırın gövdesi yaydan geçer.Boji arasındaki sızdırmazlık
ve fırın gövdesi yumuşak özel şekilli tuğlalar ve elyaf pamuk bloğundan geçer.
2.5 ısıtma elemanı
ısıtma elemanı: 0Cr27AL7Mo2 dirençli spiral şekilli alaşımlı direnç şeritleri
2 yan duvar, arka duvar, fırın kapısı ve boji tabanına monte edilir.Direnç
şeritler özel kalıplardan geçirilerek fırın duvarına montajı yapılır.
porselen çiviler.Ve fiber cidar ile duvar arasında porselen conta bulunmaktadır.
kısa devreyi önlemek için direnç şeritleri.2 ısıtma bölgesi vardır.Tüm çıkışlar
baralar φ16 0Cr27AL7Mo2 malzemeden imal edilmiştir.
2.6 elektrik kontrol sistemi, 1 takım
Sıcaklık kontrolü: metal için ısıl işlem fırını Shanghai Guolong'u benimsiyor
akıllı sıcaklık kendi kendini ayarlayan sıcaklığı kontrol etmek için kontrolör
hesaplamak için işlev ideal PID parametresi ve bir sıcaklık kararlılığı elde edin.
sıcaklık kontrolörü aşırı sıcaklık alarmı ve termal fonksiyonlara sahiptir
çift kırılma koruması.
