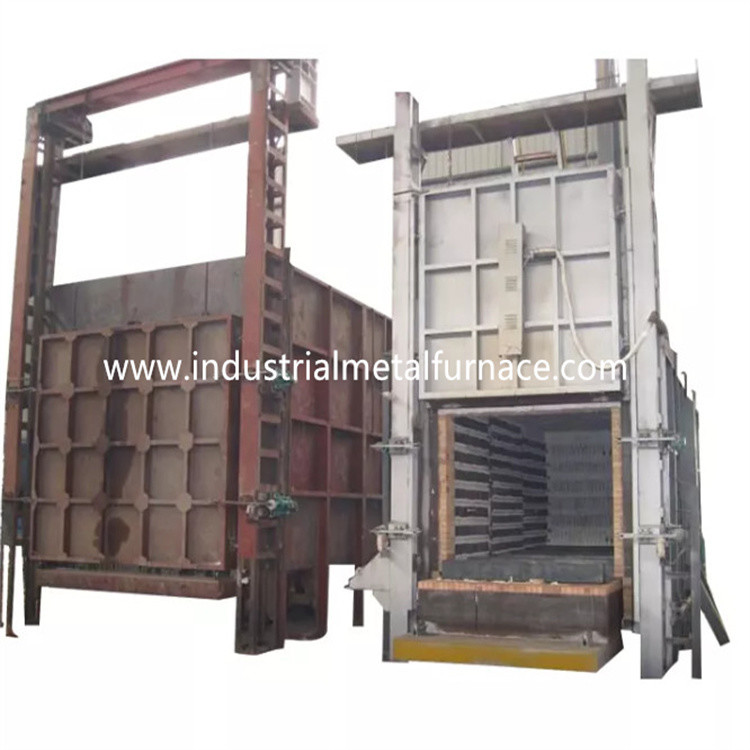

Elektrikli Boji Ocak Fırını Isıl İşlem 1500×1000×1000mm Yapısal Çelik

1500×1000×1000mm Elektrikli Arabalı Ocak Fırını

1. Uygulama

RT3-110-11 elektrikli boji ocağı fırını esas olarak kullanılır

çelik parçaların tavlanması, söndürülmesi ve normalleştirilmesi için, döküm

parçalar ve paslanmaz çelik parçalar vb.

2.Yapısal Tanıtım

RT3-110-11 boji ocağı fırını esas olarak fırından oluşur

kabuk, astar, fırın kapısı, fırın kapağı kaldırma mekanizması ve kapısı

sıkıştırma mekanizması, boji, boji çekiş mekanizması, sızdırmazlık

fırın gövdesi ile boji, ısıtma elemanı ve sabit cihaz arasında,

ve sıcaklık kontrol sistemi.

2.1 kürknaskabuk

Elektrik dirençli araba alt fırın gövdesi çelik yapı yapılır

8-10# seksiyonel çelik ve ≥3mm çelik levhalardan.Yan sütun ve arka

sütunlar kesit çelikten yapılmıştır ve kesit çelik ile güçlendirilmiştir

diş telleri.Fırın dış duvarı 2 kat astar boya ile boyanır,

ve 2 kat kaplama boyası.Fırının kilit kısmı boya ile boyanmıştır.

ısıya dayanıklı boya.

2.2 astar

Gaz arabası alt fırın gövdesi, tamamen fiber bir sistemle inşa edilmiştir.bu

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m³) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

Bu refrakter astar yapısı, düşük ısı iletkenliği avantajlarına sahiptir,

güçlü anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı vardır

325 mm.Silikat alüminyum fiber, maksimum sıcaklığa dayanıklıdır.

1260°C.Fiber bağlantı elemanları paslanmaz çelikten yapılmıştır.

2.3 fırın kapısı ve kapak yukarı-aşağı sistemi

Hızlı söndürme ısıl işlem fırın kapısı, tamamen elyaf kaplamadan oluşur

ve çelik yapı kasası.Fırın kabuğu, 12 mm çelik levhadan yapılmıştır.

kapı çerçevesi.Kapı, silikat alüminyum fiber bloklarla aynı şekilde inşa edilmiştir.

fırın gövdesi için.Fırının genel yapısı şeklini korur

ısıtılırken.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve

vinç tarafından aşağı doğru.Ve fırın kapısının kendi ağırlığı ile kapatılmıştır.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi,

ısıya dayanıklı boji ocak plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 12 mm çelik levhalardan ve 12# çelikten yapılmıştır

ışınBoji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili

45# çelikten yapılmış ve ısıl işlem görmüştür.Şanzıman yatağı

ağırlığı taşımak için ağır tip sütun yatağı.Toplam 2 çift tekerlek vardır,

ve her tekerleğin çapı 240 mm'dir.Boji motorludur.Ve sürüş motoru

çalıştırma sırasında ataleti azaltmak için bir frenleme hızı azaltma cihazı ile donatılmıştır

ve hareketi durdurun.Bojinin aşırı hareket etmesini önlemek için 2 adet limit anahtarı vardır.

tuğla örme gövdesi: Boji, yüksek alüminanın ağır bir kombinasyonu ile inşa edilmiştir.

refrakter tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.etkilenen

parçalar ve ağırlık taşıma alanı özellikle ağır tip yüksek tuğlalarla örülmüştür.

alüminyum refrakter tuğlalar.Ayrıca refrakter astar için boş alan kalmıştır.

ısıtıldığında genişleme.

bojiocakplaka: 30mm kalınlığında ZG35Cr24Ni7SiN ısıya dayanıklı çelik döküm

maksimum çalışma sıcaklığı≤1200 ℃ olan kısım.Terazinin içine düşmesini önleyebilir

kısa devre oluşturacak ısıtma elemanları yuvası.

boji hareket mekanizması: Boji kendi kendine hareket etme yöntemine sahiptir.azaltma

dişli boji tekerleğini hareket ettirir.Boji hareketi düzgün ve stabildir.

Fırın kapısı, fırın gövdesi ve boji arasında sızdırmazlık: Arasındaki sızdırmazlık

fırın kapısı ve fırın gövdesi, kendi ağırlığıyla basınçla sıkılır

mekanizma.Boji ile fırın gövdesi arasındaki sızdırmazlık,

yumuşak özel şekilli tuğlalar ve elyaf pamuk blok.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr27AL7Mo2 direnci spiral şekilli alaşım direnci

şeritler 2 yan duvar, arka duvar, fırın kapısı ve boji tabanına monte edilir.

Rezistans şeritleri özel kalıplarda üretilmekte ve

fırın duvarı porselen çivilerle.Arada porselen conta vardır.

Kısa devreyi önlemek için fiber duvar ve direnç şeritleri.1 ısıtma bölgesi vardır.

Tüm çıkış baraları φ16 0Cr27AL7Mo2 malzemeden yapılmıştır.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, akıllı sıcaklık kontrol cihazını benimser.

ideali hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklığı kontrol edin

PID parametresi ve bir sıcaklık stabilitesi elde edin.sıcaklık kontrolörü

aşırı sıcaklık alarmı ve termal çift kırılma koruması işlevlerine sahiptir.

Fırın, arasındaki bağlantıyı kontrol etmek için 1 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketleri.Her bölge bir

aşırı sıcaklık alarmı.

A. Proses gerekliliklerine göre, sıcaklık artış programı

akıllı alet ve kontrol için her bir sıcaklık bölgesine dağıtılır.

İlgili süreci çağırın ve düzenleyin, alt seviyeye sinyaller gönderin ve

üst aletten her bölgenin sıcaklığını toplayın.

B. Çalışmak üzere ana güç kaynağı açıldığında, ekipman normal olarak

elektrikli fırını akıllı programda ayarlanan program sürecine göre kontrol edin

enstrüman.

(2) Güç kontrolü: Radyatör ile donatılmış yüksek güçlü tetik sistemini benimser ve

tam bir hava soğutma sistemi seti.Elektrikli ısıtma elemanlarının her bir grubu,

Elektrikli ısıtma elemanlarının ampermetre, voltmetre ve on-off göstergesi ile donatılmış,

güvenli kullanımı sağlamak için güç açık kilitleme koruması ve güvenli topraklama önlemleri ile.

Fırın kapısının kaldırılması ve bojinin hareketi kumandada tamamlanmıştır.

kabine.Her eylem ve güç açma arasında güvenilir elektriksel kilitleme vardır.

elektrikli ısıtma sistemi ile kilitleme koruması.

3.Ana teknik parametreler
