Boji Ocak Söndürme Fırını Isıl İşlem 1200×1200×600mm Elektrikli

1200×1200×600mm Elektrikli Arabalı Ocak Soğutma Fırını

1. Uygulama

RT3-75-12 elektrikli boji ocağı fırını esas olarak aşağıdakiler için kullanılır:

su verme, yapısal çelik, dökme çelik, yay çeliği ve takım çeliği.

2. Yapısal Giriş

RT3-75-12 boji ocağı fırını esas olarak fırından oluşur

gövde, astar, fırın kapısı ve kapı sıkıştırma sistemi, boji, conta

mekanizma, ısıtma elemanı, sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Boji ocağı fırın gövdesi çelik yapısı 8-10 # kesitten yapılmıştır

çelik ve ≥3mm çelik levhalar.Yan sütun ve arka sütunlar yapılır

seksiyonel çelik ve seksiyonel çelik çaprazlarla güçlendirilmiştir.dış

fırın duvarı 2 kat astar, 2 kat

kaplama boyası.Fırının kilit kısmı ısıya dayanıklı boya ile boyanmıştır.

2.2zar

Araba alt fırın tedarikçisi, tamamen fiber bir sistemle üretilmiştir.Astar

Kullanılan malzeme, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.bu

alüminyum fiberler bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m3 ) ve daha sonra yuvarlak paslanmaz çelik ile fırın gövdesine sabitlenir

parçalar.Bu refrakter astar yapısı, düşük ısı avantajlarına sahiptir.

iletkenlik, güçlü anti-şok kapasitesi ve anti-erozyon.astar vardır

toplam kalınlık 350 mm.Silikat alüminyum fiber maksimum dirence sahiptir.

1260 ℃ sıcaklık.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

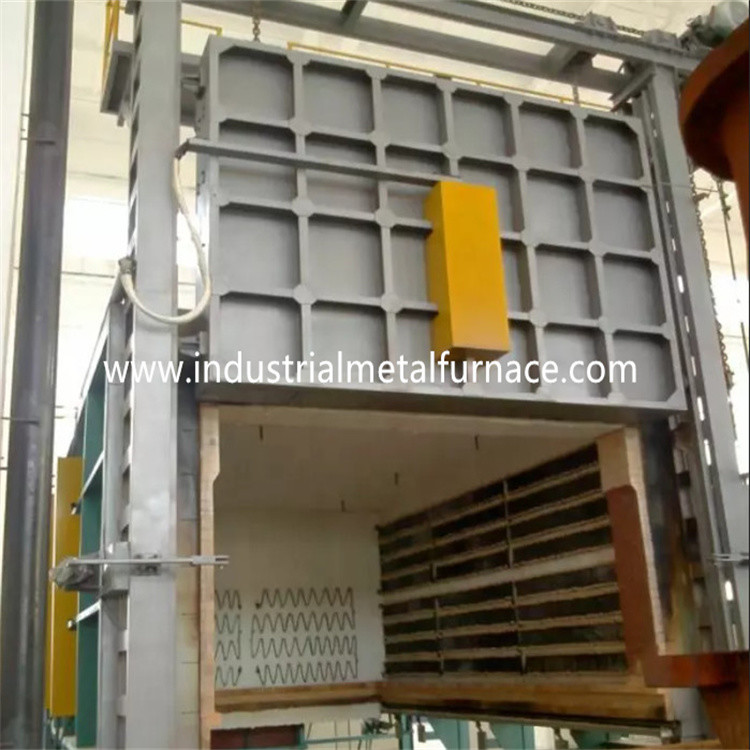

Yüksek sıcaklık boji ocağı fırın kapısı tamamen elyaftan oluşur

astar ve çelik yapı kasası.Kapı çerçevesi 12 mm çelik sacdan imal edilmiştir.

Astar, fırın için olduğu gibi yüksek alüminyum fiber bloklardan yapılmıştır.

vücut.Fırının genel yapısı ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve

elektrikli vinç tarafından aşağı doğru.Ve fırın kapısı kendi ağırlığı ile kapatılmıştır.

2.4 bojive sızdırmazlık mekanizması

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi,

ısıya dayanıklı boji yüz plakası ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 12# kiriş ve 12 mm çelikten yapılmıştır

tabaklar.Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.İletim

Mil 45# çelikten yapılmıştır ve ısıl işlem görmüştür.şanzıman yatağı

ağırlığı taşımak için ağır tip direk yatağıdır.toplam 4 tane var

tekerlekler ve her tekerlek 240 mm çapındadır.

Örme gövde: Boji, yüksek alümina kombinasyonu ile inşa edilmiştir.

refrakter tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.bu

Bojinin örme gövdesi, kolay kullanım için ısıtma elemanları montaj yuvasına sahiptir.

ısıtma elemanlarının montajı.Etkilenen parçalar ve ağırlık taşıma

alanlar özellikle ağır tip yüksek alüminyum refrakter tuğlalarla örülmektedir.

Ayrıca ısıtıldığında refrakter astarın genleşmesi için boş alan kalır.

Şerit şeklindeki boji yüz plakası, ZG35Cr24Ni7SiN, 30mm ile dökülmüştür.bu

maksimum sıcaklık≤1200 ℃.Deforme olmadan uzun süreli kullanıma sahiptir ve

çatlama.

Sızdırmazlık: Fırın kapısı ile fırın gövdesi ve boji arasındaki conta daha fazladır.

önemli.Fırın kapısı ile fırın gövdesi arasındaki conta fırını benimser

kapı kendinden ağırlıklı sıkıştırma yapısı.Boji ve fırın arasındaki conta

gövde özel şekilli tuğla, elyaf pamuk blok ve kum çift contadır.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr27AL7Mo2 direnci oluklu şekil alaşım direnci

şeritler iki yan duvara monte edilir.Direnç şeritleri şu şekilde üretilir:

özel kalıplar ile fırın duvarına porselen çivi ile montajı yapılır.Ve orada

önlemek için fiber duvar ile direnç şeritleri arasında bir porselen contadır.

kısa devre.Seramik vidalar ve conta, yüksek alüminyum malzemelerden yapılmıştır

yeterli güç ve hizmet ömrü sağlamak için yüksek sıcaklıkta sinterlenmiştir.Orada

1 ısıtma bölgesi vardır.Tüm çıkış baraları φ16 0Cr27AL7Mo'dan yapılmıştır

malzeme.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, kontrol etmek için akıllı sıcaklık kontrol cihazını benimser

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık

ve bir sıcaklık kararlılığı elde edin.Sıcaklık kontrolörü şu işlevlere sahiptir:

aşırı sıcaklık alarmı ve termal çift kırılma koruması.

Fırın, fırınlar arasındaki bağlantıyı kontrol etmek için 1 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık ile ayarlanır

alarm.Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.bu

güç, zaman orantılı düzenleme tarzında düzenlenir.

Kontrol çalıştırma sistemi, büyük bir güçle tetiklenen bir sistemdir.

radyatör ve hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açma ile donatılmış

kilitleme koruması ve güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder,

kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka

Operasyon güvenliğini sağlamak için bağlantılı.

3.Ana teknik parametreler
