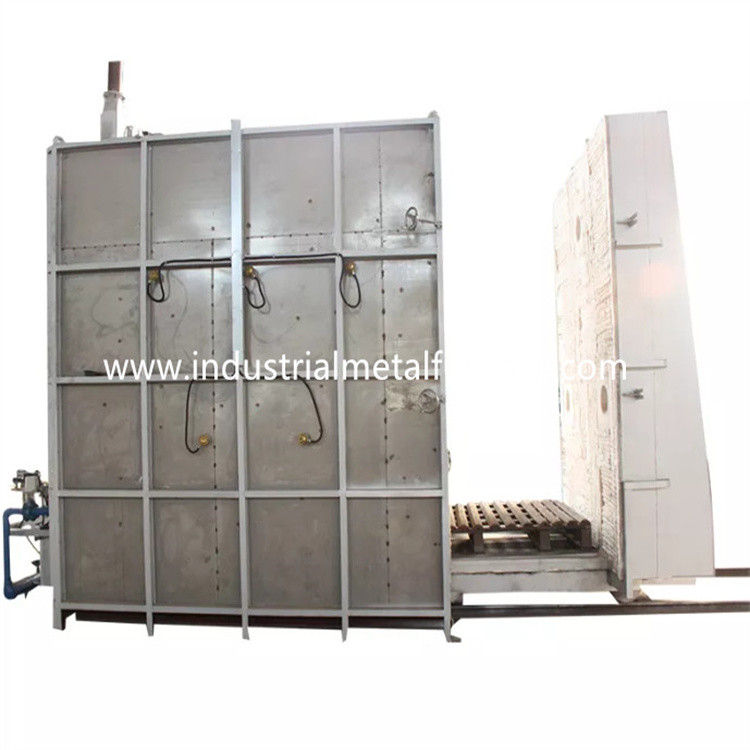

Boji Ocak Isıl İşlem Elektrikli Temperleme Fırını 2000×900×600mm

2000×900×600mm Elektrikli Boji Ocaklı Temperleme Fırını

1. Uygulama

RT3-70-6 elektrikli boji ocağı fırını esas olarak aşağıdakiler için kullanılır:

tavlama, yapısal çelik, dökme çelik, yay çeliği ve takım çeliği.

2. Yapısal Giriş

RT3-70-6 boji ocağı fırını esas olarak fırından oluşur

gövde, astar, fırın kapısı ve kapı sıkıştırma sistemi, boji, ısıtma

eleman, sirkülasyon cihazı ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Boji ocağı fırını tasarım gövdesi çelik yapısı,

10-12# kesitli çelik ve ≥3mm çelik levhalar.Yan sütun ve arka

sütunlar kesit çelikten yapılmıştır ve kesit ile güçlendirilmiştir

çelik destekler.Fırın dış duvarı 2 kat boyanmaktadır.

astar ve 2 kat kaplama boyası.Fırının en önemli kısmı

ısıya dayanıklı boya ile boyanmıştır.

2.2 zar

Toptan boji ocaklı fırın gövdesi, tamamen fiber bir sistemle inşa edilmiştir.

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m3 ) ve daha sonra yuvarlak paslanmaz çelik ile fırın gövdesine sabitlenir

parçalar.Bu refrakter astar yapısı, düşük ısı iletkenliği avantajlarına sahiptir,

güçlü anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı

240mm.Silikat alüminyum fiber, maksimum 950 ℃ sıcaklığa dayanıklıdır.

2.3 fırın kapısı ve kapak yukarı-aşağı sistemi

Toptan araba bottm fırın kapısı, tamamen elyaf astar ve çelikten oluşur

yapı kasası.Kapı çerçevesi 10 mm çelik sacdan imal edilmiştir.kapı inşa edildi

fırın gövdesi ile aynı silikat alüminyum fiber bloklarla.bu

fırının genel yapısı ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve

vinç tarafından aşağı doğru.Ve yay tarafından mühürlenir.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi,

ısıya dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kiriş ve 10mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili

45# çelikten yapılmış ve ısıl işlem görmüştür.Şanzıman yatağı ağırdır

ağırlığı taşımak için sütun yatağı yazın.Toplam 4 çift tekerlek vardır ve her biri

tekerlek çapı 240 mm'dir.

tuğla örme gövdesi: Boji, yüksek alümina refrakter tuğlaların bir kombinasyonu ile inşa edilmiştir,

hafif refrakter tuğlalar ve ısı koruma tuğlaları.Bojinin örme gövdesi

ısıtma elemanlarının kolay montajı için ısıtma elemanları montaj yuvasına sahiptir.bu

darbe alan kısımlar ve yük taşıma alanı özellikle ağır tip yüksek tuğlalarla örülmüştür.

alüminyum refrakter tuğlalar.Ayrıca refrakter astar için boş alan kalmıştır.

ısıtıldığında genişleme.

Boji aynası CrMnN, 30mm dökümdür.Maksimum sıcaklık ≤950 ℃.sahip

deforme ve çatlama olmadan uzun süreli kullanım.

Sızdırmazlık: Fırın kapısı ile fırın gövdesi ve boji arasındaki conta daha önemlidir.

Fırın kapısı ile fırın gövdesi arasındaki conta, yay sıkıştırma yapısını benimser.

Boji ve fırın gövdesi arasındaki conta, özel şekilli tuğla ve fiber contadır.

pamuk blok.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr25AL5 dirençli spiral şekilli alaşımlı direnç şeritleri

5 yan duvara, iki yan duvara, arka duvara, fırın kapısına ve boji tabanına monte edilmiştir.

Rezistans şeritleri özel kalıplarla üretilmekte ve

porselen çivi ile fırın duvarı.Ve fiber arasında porselen conta vardır.

Kısa devreyi önlemek için duvar ve direnç şeritleri.1 ısıtma bölgesi vardır.Tüm

çıkış baraları φ16 0Cr25AL5 malzemeden imal edilmiştir.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, sıcaklığı kontrol etmek için akıllı sıcaklık kontrol cihazını benimser.

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık ve

bir sıcaklık kararlılığı elde edin.Sıcaklık kontrolörü şu işlevlere sahiptir:

aşırı sıcaklık alarmı ve termal çift kırılma koruması.

Fırın, fırınlar arasındaki bağlantıyı kontrol etmek için 1 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.

Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.güç

zaman orantılı düzenleme şeklinde düzenlenmiştir.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir.

ve bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü donatılmıştır

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ile,

ve güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder,

kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka

Operasyon güvenliğini sağlamak için bağlantılı.

2.7 Sıcak hava dolaşım sistemi:

Esas olarak bir santrifüj fan ve fırın içindeki bir hava kılavuz plakasından oluşur.bu

ısıtma elemanı tarafından yayılan ısı, etkili çalışma alanına eşit olarak üflenir.

rüzgar kılavuz plakası aracılığıyla dolaşan fan.Hava kılavuz plakası 1Cr18Ni9'dan yapılmıştır,

fan ve mil ise 1Cr18Ni9Ti'den yapılmıştır.normal kullanımını sağlamak için

rulmanlar, soğutma yöntemi hava soğutmadır.

Kılavuz cihaz: esas olarak fırında dolaşan fan tarafından üretilen havayı dolaştırır

kılavuz levhanın yönü boyunca fırında havayı etkili bir şekilde yapmak için etkili bir şekilde

fırın, sıcaklık homojenliği hedefine ulaşmak için hızlı konveksiyon üretir.

Rüzgar kılavuz plakası ve çerçeve malzemelerinin tamamı 304 paslanmaz çelik levhadan yapılmıştır.

Hava kılavuz plakası ve çerçeve, serbestliği sağlamak için hareketli bir şekilde bağlanmıştır.

hava kılavuz plakasının yüksek sıcaklıkta genleşmesi ve onarım için uygundur ve

Bakım.

3.Ana teknik parametreler

4. Tedarik Kapsamı

5. Bileşenlerin Kökeni
