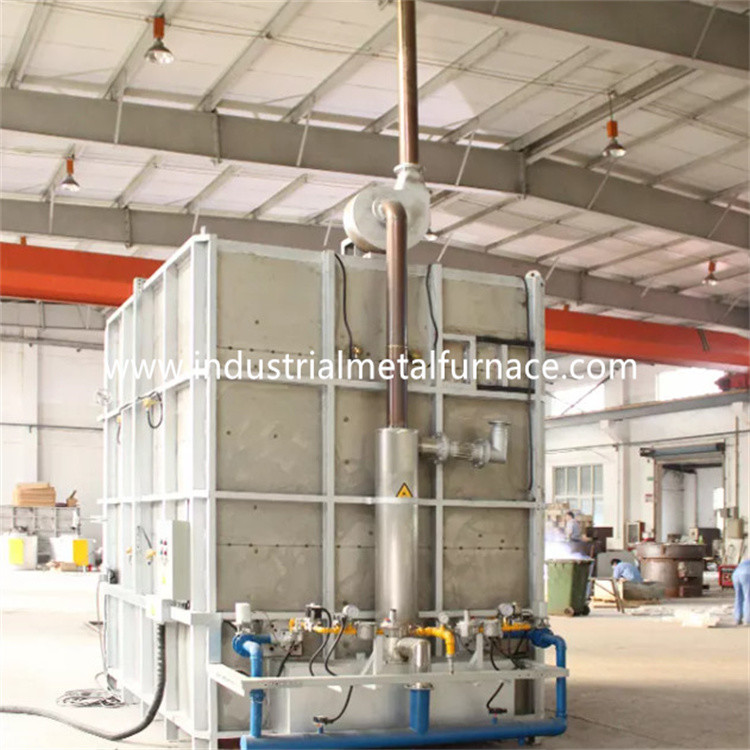

Kıymetli Taş Elektrikli Arabalı Ocak Fırını 1500×800×800mm 50Hz

1500×800×800mm Elektrikli Boji Ocaklı Fırın

1. Uygulama

RT3-60-6 elektrikli boji ocağı fırını esas olarak kullanılır

değerli taşların ısıl işlemi için.

2. Yapısal Giriş

RT3-60-6 boji ocağı fırını esas olarak fırından oluşur

gövde, astar, fırın kapısı ve kapı sıkıştırma sistemi, boji, ısıtma

eleman ve sabit cihaz, fırın sıcaklığı otomatik kontrol sistemi.

2.1 kürkgüzel vücut

Boji ocağı fırın gövdesi çelik yapısı 10-12 # 'den yapılmıştır

kesit çelik ve ≥3mm çelik levhalar.Yan sütun ve arka sütunlar

seksiyonel çelikten yapılmıştır ve seksiyonel çelikle güçlendirilmiştir

diş telleri.Fırın dış duvarı 2 kat astar boya ile boyanır,

ve 2 kat kaplama boyası.Fırının kilit kısmı boya ile boyanmıştır.

ısıya dayanıklı boya.

2.2zar

Satılık boji ocağı fırını gövdesi tamamen fiber bir sistemle inşa edilmiştir.bu

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m3 ) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

Bu refrakter astar yapısı, düşük ısı iletkenliği avantajlarına sahiptir,

güçlü anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı vardır

240 mm.Silikat alüminyum fiber, maksimum 950 ℃ sıcaklığa dayanıklıdır.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Araba alt fırın tedarikçi kapısı tamamen elyaf kaplama ve çelikten oluşur

yapı kasası.Kapı çerçevesi 10 mm çelik sacdan imal edilmiştir.kapı

fırın gövdesi için olduğu gibi silikat alüminyum fiber bloklarla inşa edilmiştir.

Fırının genel yapısı ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve

vinç tarafından aşağı doğru.Ve yay tarafından mühürlenir.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi,

ısıya dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 10# kiriş ve 10mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.şanzıman mili

45# çelikten imal edilmiştir ve ısıl işlem görmüştür.Şanzıman yatağı

ağırlığı taşımak için ağır tip sütun yatağı.toplam 2 çift var

tekerlekler ve her tekerlek 240 mm çapındadır.

Örme gövde: Boji, yüksek alümina refrakter kombinasyonu ile inşa edilmiştir.

tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.Örücü vücut

bojinin ısıtma elemanlarının kolay montajı için ısıtma elemanları montaj yuvası vardır

elementler.Etkilenen kısımlar ve ağırlık taşıma alanı özellikle tuğla ile örülmüştür.

ağır tip yüksek alüminyum refrakter tuğlalarla.için de boş alan kalmıştır.

ısıtıldığında refrakter astar genleşmesi.

Fırın alt sacı CrMnN malzemeden olup toplam kalınlığı

30 mm.Alt plaka maksimum 950 ℃ sıcaklığa dayanıklıdır.

Sızdırmazlık: Fırın kapısı ile fırın gövdesi ve boji arasındaki conta daha fazladır.

önemli.Fırın kapısı ve fırın gövdesi arasındaki conta yay sıkıştırmasını benimser

yapı.Boji ile fırın gövdesi arasındaki conta özel şekilli tuğla contadır.

ve elyaf pamuk bloğu.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr25AL5 dirençli spiral şekilli alaşımlı direnç şeritleri

2 yan fırın duvarına monte edilmiştir.Direnç şeritleri özel olarak üretilmektedir.

kalıplanır ve fırın duvarına porselen çivilerle monte edilir.Ve bir var

kısa devreyi önlemek için fiber duvar ile direnç şeritleri arasında porselen conta.

1 ısıtma bölgesi vardır.Tüm çıkış baraları φ16 0Cr25AL5 malzemeden imal edilmiştir.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, kontrol etmek için akıllı sıcaklık kontrol cihazını benimser

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık

ve bir sıcaklık kararlılığı elde edin.Sıcaklık kontrolörü şu işlevlere sahiptir:

aşırı sıcaklık alarmı ve termal çift kırılma koruması.

Toptan araba bottm fırını, kontrol etmek için 1 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketleri arasındaki bağlantı.Her bölge ile ayarlanır

aşırı sıcaklık alarmı.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir.

ve bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü donatılmıştır

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ile,

ve güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder,

kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka

Operasyon güvenliğini sağlamak için bağlantılı.

3.Ana teknik parametreler
