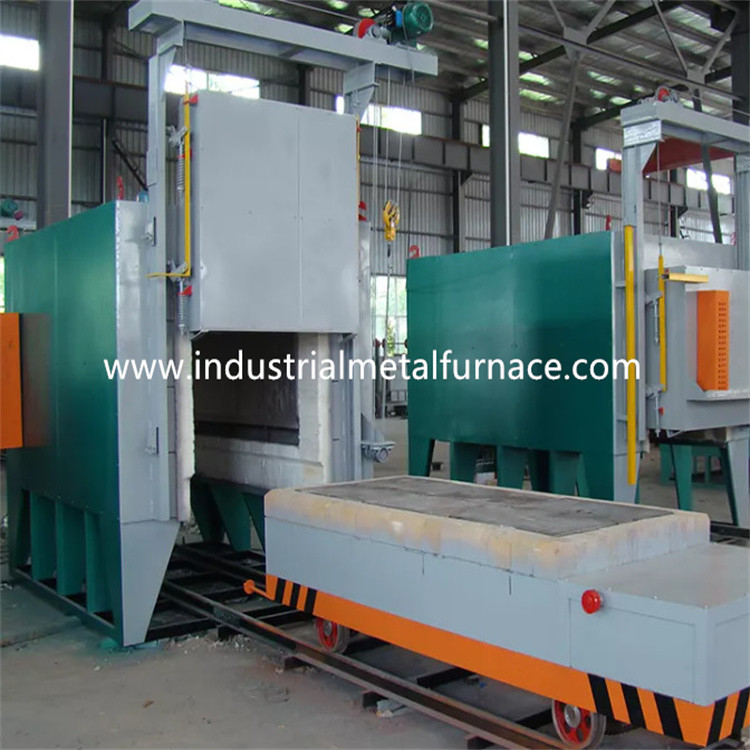

Gaz Yakıtlı Isıl İşlem Boji Ocak Fırını Araba Tabanı 2500×1000×800mm

2500×1000×800mm Gazlı Boji Ocaklı Fırın

1. Uygulama

Gaz yakıtlı boji ocağı fırını esas olarak aşağıdakiler için kullanılır:

metal parçaların ısıl işlemi.

2. Yapısal Giriş

2.1 kürkgüzel vücut

Araba alt fırın gövdesi çelik yapısı 8# -12#U'dan yapılmıştır

çelik ve çelik levhalar.Yan sütun ve arka sütunlar yapılır

seksiyonel çelik ve seksiyonel çelik çaprazlarla güçlendirilmiştir.bu

fırın dış duvarı 2 kat astar, 2 kat boya ile boyanmaktadır.

kaplama boyası katmanları.Fırının kilit kısmı ısı ile boyanmıştır.

dayanıklı boya

2.2zar

Fırın astarının ana malzemesi kompozit refrakter elyaftır.

Uzun süreli kullanımda zirkonyum ve krom içeren katlanır blok

1250 ℃ sıcaklık.Bu refrakter astar yapısının avantajları vardır

düşük ısı iletkenliği, güçlü anti-şok kapasitesi ve anti-erozyon.Alüminyum

300 mm kalınlığında silikat fiber sıkıştırma bloğu olarak tasarlanmıştır

yüksek sıcaklık refrakter tabakası.

2.3 boji

Boji, ısı koruma malzemesi, boji çerçevesi ve hareketli parçalardan oluşur.

mekanizma.Refrakter tabaka 3 alt tabakaya yani 1. üst tabakaya ayrılmıştır.

yüksek alümina tuğla tabakası ve her ikisi de hafif kil tuğla ile 2. ve 3. tabaka.

Boji çerçevesi 12# I-kiriş ve 12# çerçeve kirişinden yapılmıştır.boji

tam yük çalışması altında deformasyon olmamasını sağlamak için yeterli sertliğe sahiptir.Boşluk

fırın bojisinin iki tarafı ile yangına dayanıklı çerçeve arasında

troley sabitlenmelidir.

Boji yüzey plakası 10 mm yüksek kaliteli çelik sacdan imal edilmiştir.İşlev

boji yükünü dağıtmak (yükü eşit olarak dağıtmak) ve

çerçeve sertliği.

Isı koruma malzemesi 3 katmana ayrılmıştır, üst katman

yüksek alümina tuğlalar ve 2. ve 3. katmanların her ikisi de hafif kil tuğlalardır.

Boji çekiş mekanizması: tramvay hareket mekanizması AC tarafından tahrik edilir

motor redüktörü ve sürüş modu redüktör dişli yapısıdır.tramvay

şanzımandaki redüktör dişlisinden fırına girip çıkıyor

şaryo hareket dişlisini tahrik etmek için şaryo altındaki cihaz ve hareket tekerleği

istikrarlı ve güvenilir olan arabayı hareket ettirmek ve sürmek için.

Yangına dayanıklı fiber sızdırmazlık bloğu, boji ile araç arasındaki sızdırmazlık için kullanılır.

elektrikli silindirin kolu tarafından bastırılan ve bağlantılı fırın gövdesi

fırın kapısının elektrikli silindiri ile.Boji doğru konumda olduğunda,

elektrikli silindir, yangına dayanıklı elyaf pamuk contayı kaldırmak için kolu hareket ettirir

bloke edin ve boji ile fırın gövdesi arasındaki boşluğa doğru itin.Aynı

zaman, fırın kapısı düşer ve elektrikli silindir fırın kapısını itmek için hareket eder.

sıkıca.Bojinin boşalması durumunda aynı anda fırın kapısına güç verilecektir,

arabanın elektrikli silindiri sızdırmazlık bloğunu indirmek için hareket eder, kapı yükselir

doğru konuma getirin ve araba başlayabilir.Yukarıdaki eylem manuel veya

otomatik sürekli eylem.Kullanımı güvenli ve bakımı uygundur.

3.Ana teknik parametreler
