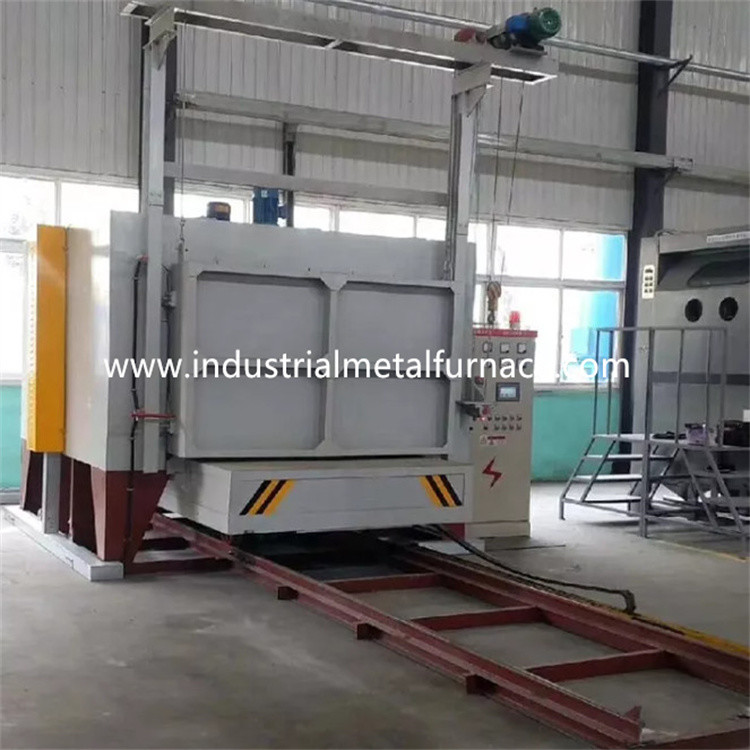

1000 ℃ İki Kapılı Boji Ocağı Fırını 3600 × 1000 × 900mm Elektrik

3600×1000×900mm Elektrikli İki Kapılı Boji Ocaklı Fırın

1. Uygulama

RT2-230-12 elektrikli boji ocağı fırını esas olarak ısı için kullanılır

çelik yapı parçalarının işlenmesi, çelik döküm parçalar, şaft çubuğu parçaları, takım çeliği

ürünler vb.

2.Yapısal Tanıtım

RT2-380-12 boji ocak fırını esas olarak fırın gövdesinden oluşur,

kaplama, fırın kapısı ve kapı sıkıştırma sistemi, boji, rezistans,

ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Boji ocağı fırın tasarım gövdesi çelik yapısı 8-12 # kesitten yapılmıştır

çelik ve ≥3mm çelik levhalar.Yan sütun ve arka sütunlar yapılır

seksiyonel çelik ve seksiyonel çelik çaprazlarla güçlendirilmiştir.dış

fırın duvarı 2 kat astar ve 2 kat kaplama ile boyanır.

boyamak.Fırının kilit kısmı ısıya dayanıklı boya ile boyanmıştır.

2.2 astar

Arabanın alt fırın tasarım gövdesi tamamen fiber bir sistemle inşa edilmiştir.Astar

Kullanılan malzeme, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.alüminyum

lifler bloklar halinde önceden sıkıştırılmıştır (sıkıştırma yerçekimi: ≥230Kg/m³) Ve

daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.Bu refrakter kaplama

yapı, düşük ısı iletkenliği, güçlü anti-şok kapasitesi avantajlarına sahiptir,

ve erozyon önleyici.Astarın toplam kalınlığı 350 mm'dir.silikat alüminyum

fiber maksimum 1360 ℃ sıcaklığa dayanıklıdır.Yuvarlak çelik sabitleme malzemesi

parçalar 1Cr13'tür.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Yüksek sıcaklıklı boji ocağı fırın kapısı tamamen elyaf kaplama ve çelikten oluşur

yapı kasası.Kapı çerçevesi 10mm çelik sacdan ve 12mm seksiyonel çelikten yapılmıştır.

Kapı, fırın gövdesinde olduğu gibi silikat alüminyum fiber bloklardan yapılmıştır.

Fırının genel yapısı ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı ve aşağı doğru kaldırılır

vinç tarafından.Ve yay tarafından mühürlenir.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi, ısı

dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kiriş ve 12 mm çelik levhalardan yapılmıştır.bu

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili yapılır

45 # çelikten ve ısıl işlem görmüş.Şanzıman yatağı ağır tip sütundur

ağırlığı taşımak için yatak.Toplam 3 çift tekerlek vardır ve her tekerlek

çap 240mm.Boji motorludur.Ve sürüş motoru bir frenleme ile donatılmıştır

Başlatma ve durdurma hareketindeki ataleti azaltmak için hız azaltma cihazı.Orada

bojinin aşırı hareket etmesini önlemek için 2 limit anahtarıdır.

tuğla örme gövdesi: Boji, yüksek alümina refrakterin ağır bir kombinasyonu ile inşa edilmiştir.

tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.Tuğla örme gövdesi

Boji, ısıtma elemanlarının kolay montajı için ısıtma elemanları montaj yuvasına sahiptir.

Darbe alan kısımlar ve yük taşıma alanı özellikle ağır tip yüksek tuğlalarla örülmüştür.

alüminyum refrakter tuğlalar.Ayrıca refrakter kaplamanın genleşmesi için boş alan kalmıştır.

ısıtıldığında.

boji yüz plakası: 30mm kalınlığında Ni7N ısıya dayanıklı maksimum çalışma özellikli çelik döküm parça

sıcaklık≤1200 ℃.Terazinin ısıtma elemanları yuvasına düşmesini önleyebilir

ki kısa devre oluşturacaktır.

boji hareket mekanizması: Boji kendi kendine hareket etme yöntemine sahiptir.indirgeme dişlisi

hareket etmek için boji tekerleğini çalıştırır.Boji hareketi düzgün ve stabildir.

Fırın kapısı, fırın gövdesi ve boji arasında sızdırmazlık: Fırın arası sızdırmazlık

kapı ve fırın gövdesi yaydan geçer.Boji ile gövde arasındaki sızdırmazlık

fırın gövdesi yumuşak özel şekilli tuğlalar ve elyaf pamuk bloğundan geçer.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr27AL7Mo2 dirençli spiral şekilli alaşımlı direnç şeritleri

2 yan duvara monte edilmiştir.Rezistans şeritleri özel kalıplarla üretilir,

porselen çivilerle fırın duvarına monte edilir.Ve bir porselen conta var

Kısa devreyi önlemek için fiber duvar ve direnç şeritleri arasında.3 ısıtma var

bölgeler.Tüm çıkış baraları φ16 0Cr27AL7Mo2 malzemeden yapılmıştır.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, Changzhou Huibang akıllı sıcaklığını benimser

ideali hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklığı kontrol etmek için kontrolör

PID parametresi ve bir sıcaklık stabilitesi elde edin.Sıcaklık kontrol cihazının sahip olduğu

aşırı sıcaklık alarmı ve termal çift kırılma koruması fonksiyonları.

Fırın, fırınlar arasındaki bağlantıyı kontrol etmek için 2 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.

Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.güç

zaman orantılı düzenleme şeklinde düzenlenmiştir.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir ve

bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü ampermetre ile donatılmıştır,

voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ve güvenli topraklama

miktar.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder, kapı

sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka bağlantılıdır

operasyon güvenliğini sağlamak.

3.Ana teknik parametreler
