700 ℃ Elektrikli Boji Ocağı Fırını 8000 × 4000 × 2000mm Tavlama Süreci

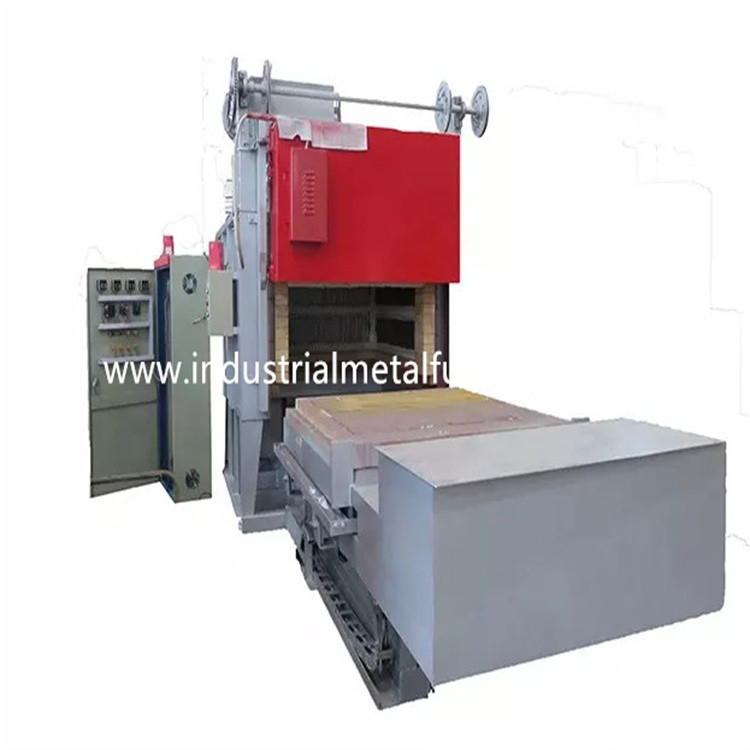

8000×4000×2000mm Elektrikli Boji Ocaklı Fırın

1. Uygulama

RT3-900-8 elektrikli boji ocağı fırını esas olarak kullanılır

metal parçaların gerilim giderici tavlama işlemi için.

2.fırın yapısı

RT3-900-8 elektrikli boji ocağı fırını esas olarak aşağıdakilerden oluşur:

fırın kabuğu, fırın astarı, fırın kapısı, kapı açma ve

sıkıştırma mekanizması, boji ve boji tahrik mekanizması,

sızdırmazlık sistemi, ısıtma elemanı, sirkülasyon cihazı ve sıcaklık

kontrol sistemi.

2.1fırın kabuğu

Boji ocağı fırın gövdesi çelik yapısı 8-14 # kesitten yapılmıştır

çelik ve ≥3mm çelik levhalar.Yan sütun ve arka sütunlar yapılır

seksiyonel çelik ve seksiyonel çelik çaprazlarla güçlendirilmiştir.dış

fırın duvarı 2 kat astar ve 2 kat kaplama ile boyanır.

boyamak.Fırının kilit kısmı ısıya dayanıklı boya ile boyanmıştır.

2.2fırın astarı

Arabanın alt fırın gövdesi tamamen fiber sistemle yapılmıştır.Astar

Kullanılan malzeme, yuvarlak çelikle sabitlenmiş yüksek kaliteli standart alüminyum liflerdir.

parçalar.Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma

yerçekimi: ≥230Kg/m3) ve daha sonra fırın gövdesine yuvarlak paslanmaz ile sabitlenir

çelik parçalar.Bu refrakter astar yapısı, düşük ısı avantajlarına sahiptir.

iletkenlik, güçlü anti-şok kapasitesi ve anti-erozyon.Astar bir

toplam kalınlık 240 mm.Silikat alüminyum fiber maksimum dirence sahiptir.

1000 ℃ sıcaklık.

2.3fırın kapısı, kapak yukarı-aşağı ve sızdırmazlık sistemi

Araba alt fırın fiyat kapısı, tamamen elyaf astar ve çelikten oluşur

yapı kasası.Kapı çerçevesi 10 mm çelik sacdan imal edilmiştir.kapı

fırın gövdesi için olduğu gibi silikat alüminyum fiber bloklarla inşa edilmiştir.

Fırının genel yapısı ısıtıldığında şeklini korur.

Elektrikli vinç, fırın kapısının kaldırılmasını sağlamak için kullanılır.mühür benimser

olmasını sağlamak için fırın kapısının kendi ağırlığına basarak mekanizması

fırın kapısının çalışması sırasında atalet yoktur ve sızdırmazlık güvenilirdir.

Fırın kapısı ile fırın arasına yumuşak temaslı bir sızdırmazlık yapısı yerleştirilmiştir.

zar.Fırın kapısı kapatıldığında, fırın kapısı kendi kendine bastırılır.

Sızdırmazlık fiber bloğunun çelik levha ve conta ile tamamen temas etmesini sağlamak için ağırlık.

Fırın kapısı açılıp kapatıldığında, fırın kapağı arasındaki boşluk

ve fırın kapısı çerçevesi çelik levha, kararlılığı sağlamak için 50 mm'dir.

açma ve kapama sırasında fırın kapısının hareketi.Yukarıdaki yöntemler

basit ve pratik, güvenilir sızdırmazlık ve uygun bakımdır.

2.4Boji ve boji tahrik mekanizması, fırın gövdesi arasında sızdırmazlık

ve boji

boji

Araba alt fırın tasarımı, boji çerçevesi, tekerlekler, refrakterden oluşur

örme gövde, ısıya dayanıklı boji alın plakası ve boji tahrik mekanizması.

Bojinin üst kısmı yangına dayanıklı duvardır, maksimum taşıma sıcaklığı 1000 ℃;

orta kısım çerçevedir;alt kısım yürüme mekanizmasıdır.

bojiçerçeve: boji çerçevesi 20# kirişten yapılmıştır.Boji çalışabilir

tam yükte deformasyon olmadan uzun süre.

Boji yüz plakası:CrMnN ısıya dayanıklı çelikten imal edilmiştir.Uzun süreli kullanıma sahiptir

deformasyon ve çatlama olmadan.

Wtopuk:Toplam 5 çift (10 adet) tekerlek vardır ve her tekerlek

çap 350mm.Bir çift tahrik tekerlek grubu ve 4 çift tahrik tekerlek grubu.

Bricklaying vücut: Boji, yüksek alümina refrakter kombinasyonu ile inşa edilmiştir.

tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.Tuğla örme gövdesi

Boji, ısıtmanın kolay montajı için ısıtma elemanları montaj yuvasına sahiptir.

elementler.Etkilenen kısımlar ve ağırlık taşıma alanı özellikle tuğla ile örülmüştür.

ağır tip yüksek alüminyum refrakter tuğlalar.için boş alan da kalmıştır.

Isıtıldığında refrakter astar genleşmesi.

2.5Isıtma elemanı

ısıtma elemanı: 0Cr25AL5 dirençli spiral şekilli alaşımlı direnç şeritleri

5 yan duvara, iki yan duvara, arka duvara, fırın kapısına ve boji tabanına monte edilmiştir.

Rezistans şeritleri özel kalıplarla üretilmekte ve

porselen çivi ile fırın duvarı.Ve fiber arasında porselen conta vardır.

Kısa devreyi önlemek için duvar ve direnç şeritleri.6 ısıtma bölgesi vardır.Tüm

çıkış baraları φ16 0Cr25AL5 malzemeden imal edilmiştir.

2.6elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, kontrol etmek için akıllı sıcaklık kontrol cihazını benimser

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık

ve bir sıcaklık kararlılığı elde edin.Sıcaklık kontrolörü şu işlevlere sahiptir:

aşırı sıcaklık alarmı ve termal çift kırılma koruması.

Araba alt fırın tasarımı, kontrol etmek için 6 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketleri arasındaki bağlantı.Her bölge bir

aşırı sıcaklık alarmı.Isıtma döngüsü, çift yönlü SCR'yi benimser ve tetikler

kontrol.Güç, zaman orantılı düzenleme biçiminde düzenlenir.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir.

ve bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü donatılmıştır

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ile,

ve güvenli topraklama önlemleri.

3.Ana teknik parametreler
