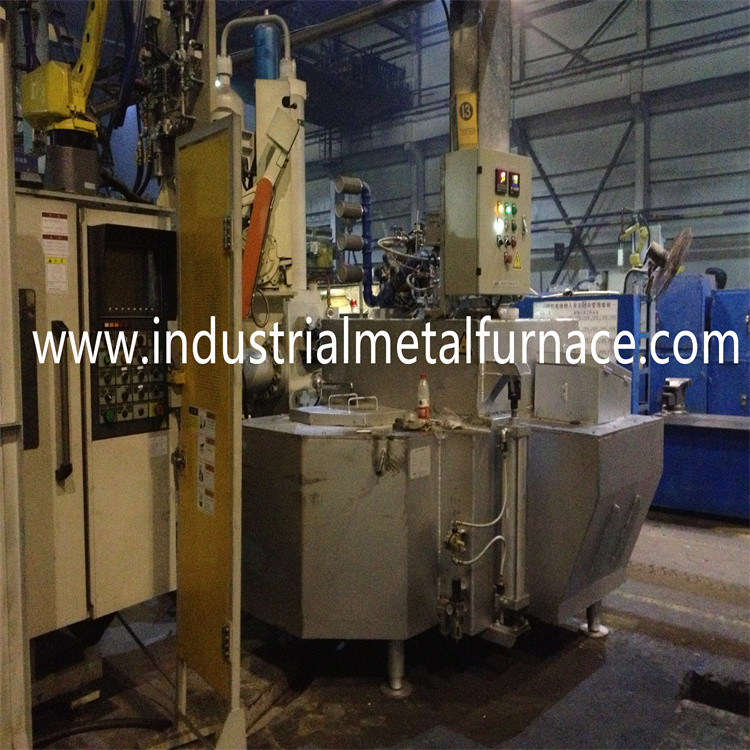

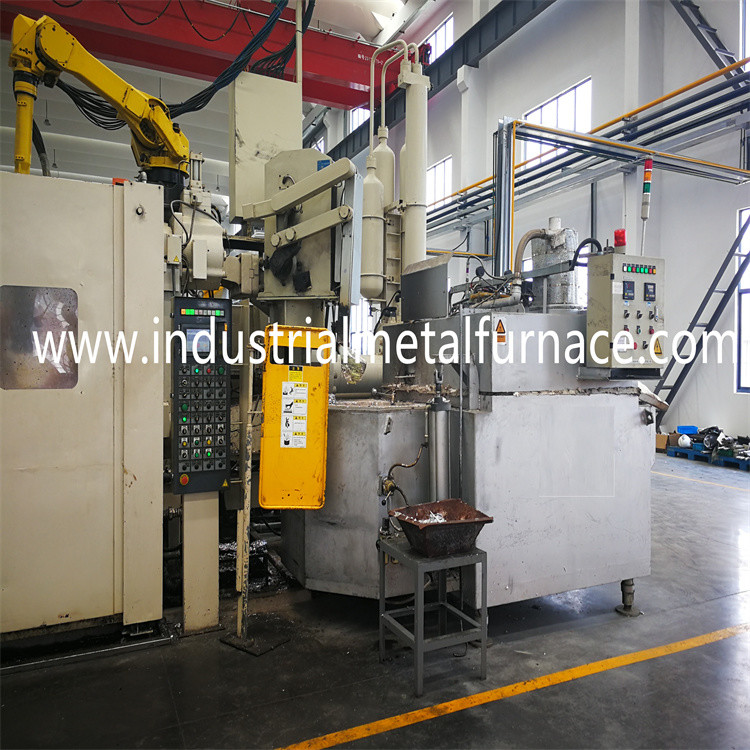

300KGS Havuz Gazı Alüminyum Bekletme Ocağı

Havuz Gaz TipiAlüminyumAlloyTutma Furnace

1. Alüminyum alaşımlı havuz tipi gaz tutma fırını

Havuz tipi gaz tutma fırını esas olarak yalıtım için geçerlidir.

demir dışı metal çözeltisinden ve döküm makinesinde kullanılabilir,

santrifüj döküm, yerçekimi döküm, hassas döküm ve diğer işlemler.

Ürün, fırın gövdesi, yakma sistemi ve

elektrik kontrol kutusu.Düz alev yakma sistemi kuruldu

doğrudan alüminyum yayan fırının üstünde

yüksek verimli alaşım sıvısı.Fırının bakımı kolaydır

ve hareket et.

Gaz yakıtlı havuz tipi bekletme fırını, alüminyum alaşımlı bir bekletme fırınıdır.

Isıyı geri kazanabilen ve enerji tasarrufu sınırını takip edebilen fırın.

1. Isı eşanjörlü düşük enerji tüketimi brülörü benimsenmiştir,

ısı egzozunu etkili bir şekilde kullanabilen.

2. Yüksek kaliteli ithal düz alev brülörü, büyük alev ile benimsenmiştir.

radyasyon alanı ve yüksek termal verim.erimiş sıcaklığı

alüminyum ± 3 ℃ içinde kontrol edilebilir ve içindeki oksijen içeriği

fırındaki atmosfer %5'ten azdır, bu da etkili bir şekilde

fırında oksit oluşumunu engeller.

3. Eşsiz ısı yalıtım yapısı nedeniyle etkili bir şekilde

yüzey ısı dağılımını azaltmak, ortam sıcaklığını azaltmak ve

termal verimliliği artırın.

4. Gazlı alüminyum tutma fırını astarı, yüksek mukavemetli kombine mineralden yapılmıştır.

5'ten fazla hizmet ömrüne sahip yapışmaz alüminyum refrakter

yıl (üç yıl garanti).

5. Özel yanma sistemi ve yanma desteğini benimseyin

Düşük gürültülü çalışmayı gerçekleştirmek için fan

2. Firmamızın gereksinimlerine göre bu fırın

alüminyum alaşımının yalıtımını amaçlamaktadır. Aşağıdaki p'ye sahiptir.arametreler.

1.Sıvı seviyesi değişimi: 175mm

2. Yakıt türü: doğal gaz;kalorifik değer: 8600kcal / Nm3;gaz besleme basıncı: 5kpa

3. Erimiş gazın anma sıcaklığı: ± 850 ℃

4. Sıcaklık kontrol doğruluğu: ± 5 ℃

5. Güç kaynağı: 380V, 50Hz, 3-fazlı 5-telli sistem

3. Fırın gövde yapısı

1. Çelik yapı:

Gaz yakıtlı döküm tutma fırını kabuğu, ekleme ve

çelik levha kaynakvekesit çelik ve fırın kapısının etrafındaki malzeme dökülüyor

demir. Tüm fırının, eşleşmesi kolay olan kaldırma işlevi vardır.

ekipman ile.

2. Fırın astarının bileşimi:

Erimiş havuz tek seferlik dökülebilir ile oluşturulur.Bu materyal

yüksek mukavemet özelliklerine sahip bir döküm malzemesidir,

alüminyum yapışmaz, uzun servis ömrü vb.(basınç

gücü: 110 ℃ üzerinde 140MPa, doğrusal değişim oranı ise sadece %0,1'dir).

Fırın üstü ve fırın duvarının üst ucu ithal

Nano ısı yalıtım katmanınız.Fırının sıcaklık artışı

duvar 30 dereceden az.

3. Yanma sistemi:

3.1 ithal gaz brülörü seçilecektir.Basit işletme ve bakım,

uzun hizmet ömrü, sıcaklık kontrolü, otomatik ateşleme ve yangın gözü

izleme.Ayarlanan sıcaklığa ulaşıldığında, brülör durur

yanma.Fırındaki sıcaklık alt sınırdan düşük olduğunda

ayarlanan sıcaklığın, brülör otomatik olarak yanma portuna girer

yanma, otomatik ateşleme ve alev çubuğu algılama.operasyondan sonra

bekletme fırınının hazırlığı tamamlanır, yüksek temizleme yapılır

önce dışarı atılır ve daha sonra düşük yanma için otomatik ateşleme gerçekleştirilir.

Alev algılama çubuğu tarafından alev algılandıktan sonra, brülör

otomatik olarak ve kademeli olarak yüksek yanma durumuna girin.Aynı

zaman, alev algılama çubuğu her zaman alevin yanma durumunu izler.

brülör.

3.2 bekletme fırınının güvenlik sistemi,

ana brülör ve ateşleme brülörü ve yakıt beslemesini kesildiğinde

brülör tamamen yanmamış veya sönmemiş. Bir kilitleme cihazı

yakıtın basınç anahtarları ile yanma desteği arasında ayarlanır

hava boru hatları, böylece yakıt beslemesinin kapatma valfi kapatılabilir

Herhangi bir anormal durumda kilitleme cihazının tepkisi ile

yanma koşulları. Eriyik sıcaklık kontrolü: sıcaklık kontrolü

aracılığıyla yanma fanının hızını otomatik olarak ayarlamaktır.

alüminyuma göre yanma fanının frekans konvertörü

Yanmayı ayarlamak için tutma fırınının sıvı sıcaklığı

brülörün hacmi.Yöntem PID düzenlemesidir. Üst sıcaklık

limit, kontrol etmek için kapaktaki atmosfer sıcaklığının ısıtılmasıyla belirlenir.

atmosfer sıcaklığı.

3.3 yanma sisteminin ana bileşenleri

1) Ana brülör kafası 1 # Krom

2) Ana yangın solenoid valfi 1 # Honeywell

3) 1 # Honeywell

4) Rüzgar basınç anahtarı 1 # Honeywell

5) Basınç düşürme valfi 1 # Fisher

6) Gaz basınç anahtarı 1 # Honeywell

7) Yanma kontrolörü 1 # Honeywell

8) Yanmayı destekleyen fan 1 # yerli

9) sıcaklık kontrolörü 2 # Taisi

3.4.Alçak gerilim için Schneider ve Chint markaları kullanılmaktadır.

elektrik parçaları.

4. Sıcaklık kontrolü

Otomatik sıcaklık kontrollü alev şalteri, aşırı sıcaklık alarmı,

alev koruması, vb

1. Sıvı alüminyum sıcaklık kontrolü

2. sıcaklık sıcaklık kontrolü

3. Fırının hazırlanması tamamlandıktan sonra şalteri açın,

İlk önce, kalıp döküm işlemi için alüminyum tutma fırınını boşaltmak için üfleyiciyi kullanın,

kontrol sıcaklığını ayarlayın,gaz boru hattının solenoid valfini aynı anda açın,

ve gaz, otomatik ateşleme ve yanma için fırına enjekte edilir.

5.Kullanıcı güçlendirme kapsamı:

1. Gaz boru hattı gerektiği gibi fırın gövdesine bağlanacaktır.

2. Kontrol kabininden fırın gövdesine kadar elektrik tesisatı işleri,

firmamız tarafından sağlanmaktadır.

Güç kaynağı ve yedek güç kaynağının kablolama işleri içindedir.

kullanıcıların kapsamı. Güç kaynağı 380V ± %10, 50Hz'dir.

3. Alüminyum döküm fırın konumlandırma işleri

(ayrıca her iki tarafça koordine edilir).

6.  Yüklenicinin işleri:

1. Fırın gövdesi imalatı

2.Site temel çalışmaları

3. fırının ilgili aksesuarlarının imalatı

4. kontrol sistemi üretimi

5. Boyama tahkimatı

6. kurulum ve devreye alma işleri

7.Site operatörü eğitimi güçlendirmesi

8.Ekipman taşıma takviyesi

7.Standart konfigürasyon

1. bir fırın gövdesi

2. Bir set kontrol sistemi

3.İki sıcaklık ölçüm termo çifti (biri sıvıyı ölçmek için

alüminyum sıcaklığı ve biri fırın sıcaklığı için, bunlar arasında

sıvı alüminyum sıcaklığını ölçmek için termo çift

silikon nit binmek koruyucu kılıf ile donatılmış)

4.Bir set yanma sistemi

5. Birkaç hassas malzeme (2 takım ateşleme çubuğu)

6. Kullanım kılavuzunun bir kopyası

8.Malzeme özellikleri

fırın gövdesi

9.yanma sistemi

10.Elektrik kontrol parçası
