1. Kullanıcı gereksinimleri
İşleme/Sınav Ürünleri Kategorisi | Akışkan söndürme için kullanılır | |
İşlenmiş ürünler için boyut aralığı
|
Ürün malzemesi | |
Ürünün maksimum çapı | Φ22 (Geometrik çizimler geçerlidir) | |
Etkili sertleştirme katmanı | 2.5-3mm. | |
Sertlik gereksinimleri | HRC50-55 | |
Isı işleminden sonraki teknik gereksinimler | Isı işleminden sonraki teknik gereksinimler geçerli ulusal ve ilgili departman standartlarına uygun olmalıdır. | |
Güvenlik Koruması | Mevcut ulusal standartlara uygun, koruyucu kapaklarla donatılmış ve tehlike ve yüksek sıcaklıklar için açıkça etiketlenmiştir. | |
Çevre Gereksinimleri | Mevcut ulusal standartlara uygun. | |
Dış Görünüm Gereksinimleri | Güç kaynağının rengi tedarikçinin fabrika özelliklerine bağlıdır ve araç makinesi alıcının fabrika özelliklerine göre belirlenir.Petrol borularının düzenini gerektirir, gaz kaynakları ve elektrik hatları makul, temiz ve estetik açıdan hoş olmalıdır. |
2EkipmanSseçim,COpozisyon veDİzleREkipmanlar
Seçim Kompozisyonu: Şirketiniz tarafından önerilen gereksinimlere dayanarak,
aşağıdaki tüm indüksiyon sertleştirme ekipmanları seti (indüksiyon güç kaynağı gücü
200kW, 8-30KHZ çalışma sıklığı), aşağıdaki özel ekipmanları içeren:

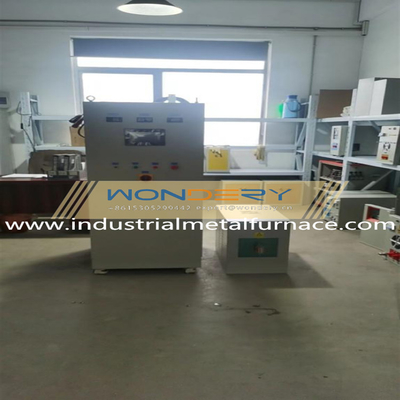

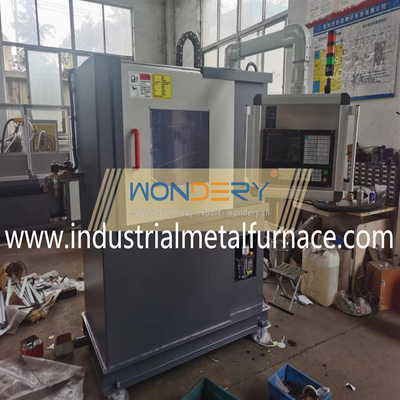

- Hayır, hayır. | Ürün | Model | miktarı | Not: |
1 | İndüksiyon ısıtma güç kaynağı | 160KW | 1 set | |
2 | CNC dikey söndürme makinesi (Transformör yukarı ve aşağı hareket eder) | LS-1000 | 1 set | |
3 | Özel İndüksiyon Bobini | Özel sensör | 5 adet. |
Ürün boyutuna göre özelleştirilmiş |

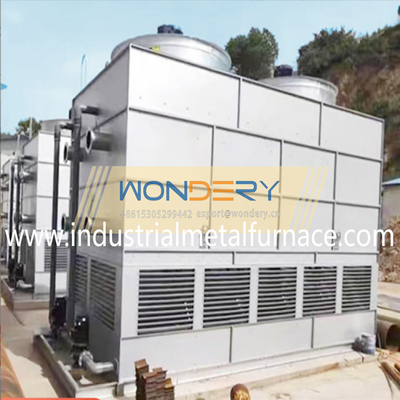

4 | Kapalı soğutma ve su pompası | 30T | 1 set |
3İşlem süreci:Aygıt tarama için iş parçasını yukarı ve aşağı hareket ettirir
Sıvıştıran.
1. Mobil transformatörü ayarlayın.
Ürünün ısıtma merkezine sarılır, otomatik ısıtmayı başlatmak için düzenlenmiş programı kullanır.
Isıtma sırasında sıcaklık hızına göre karşılık gelen gücü ayarlayın ve
Isıtma bitti, ısıtmayı durdur, soğutmayı geciktir, üst ve alt servoları sıfırla,
ve işleme tamamlanmıştır. → İş parçasını çıkarın.
Tasarım gereksinimleri: Ekipmanın otomatik ve manuel moduna sahip olması gerekmektedir.
Özel gereksinimler şunlardır:
1) Makine aracı dikey bir makine aracı yapısı benimser.
ve otomatik fonksiyonlar, ve iş istasyonu döndürülebilir, yükseltilebilir ve indirilebilir.
2) Güç kaynağının çalıştırılması ve durdurulması iki moddan oluşmalıdır: "manual kontrol" ve "uzaktan kumanda".
3) Güç kaynağı salınım frekansı 8-30KHZ, nominal gücü 200KW.
4) Saldırma makinesinin hareketli platformunun tekrarlanan konumlandırma doğruluğu gereksinimi
Araç transformatörü ≤0.05mm.
5) Tüm ekipman setinin manuel ve otomatik işletim fonksiyonlarına sahip olması ve
ekipman kontrol paneli ayarlanabilir bir hız fonksiyonuna sahip olmalıdır.
keyfi programlama ve depolama fonksiyonlarına sahip olması ve farklı işleme ihtiyacı
Parametreler farklı iş parçalarının süreç gereksinimlerine göre ayarlanabilir.
Kontrol sisteminde yetkisiz personelin girişini önlemek için bir şifresi kilitleme fonksiyonu olmalıdır.
Süreç parametrelerini değiştirmekten.
6) Tüm ekipmanın rengi: Fabrika varsayılanı geçerlidir.
Renkler ilgili ulusal güvenlik standartlarına uygun olarak uygulanmalıdır.
Toplam algı güçlü, hata ayıklaması ve bakımı kolaydır. Ve petrol borusunun düzeni,
Gaz kaynağı ve güç kaynağı hattı makul, düzenli ve güzel olmalıdır;
iletim cihazı gerekli toz geçirmezlik önlemleri almalıdır.
4Indüksiyon ısıtma güç kaynağı
4.1 Teknik parametreler
Model | 160KW |
Türü | Ultra yüksek frekanslı indüksiyon ısıtma güç kaynağı |
Adlık Voltaj | AC380V, 50Hz |
Adlık Güç (standart yapılandırma) | 200KW |
Güç ayarlama aralığı | %10-100 aralığında ayarlanabilir |
Güç Kontrolü Doğruluğu | ±0,5% |
Çıktı Sıklığı | Frekans 5-30KHz |
Değiştiricinin Güç Faktörü | ≥98% |
Kontrol Metotları | İç kontrol ve uzaktan kumanda istediğiniz zaman değiştirilebilir |
Çalışma ortam sıcaklığı | 0-40°C |
Çalışma ortamı nemliği | ≤90%RH |
Yüksekliği kullanın | ≤ 1000m |
Soğutma yöntemi | Zorlu su soğutması ve klima soğutması kombinasyonu |
4.2 Aygıtın kontrol kısmı: esas olarak güç kaynağı, düzenleyici,
Faz değişimi kontrolü, koruma devri, faz dizisi uyarlayıcı devri, çalıştırma hesaplaması
devre, inverter frekans izleme, inverter darbe oluşumu, darbe amplifikasyonu ve
Ana bileşenleri yüksek performanslı, yüksek yoğunluklu, büyük ölçekli
Amerika Birleşik Devletleri'nde üretilen özel ASIC-2 entegre devreler, böylece iç devreler
Ancak düzenleyicinin hepsi dijitalleştirilmiş ve düzleyici tetikleme parçası herhangi bir gerektirmez.
ayarlama, ve yüksek güvenilirlik, yüksek nabız simetrisi, güçlü
Müdahale karşıtı performans, hızlı yanıt hızı vb. ve faz dizisi nedeniyle
Adaptatif devre, senkronizasyon transformatörü gerekmez, bu yüzden faz ayarlama işi
Arama ve senkronizasyon, site içi hata ayıklama sırasında ortadan kaldırılır.
Transistörün geçit hattını kontrol tahtasının ilgili terminaline bağlamak için,
ve düzleyici kısmı çalıştırılabilir.
4.3 Sensörün başlangıç modu: Sensörün başlangıç modu süpürme sıklığıdır.
sıfır voltajlı başlangıç, yani sensörün başlangıç sürecinde, yük
Voltaj ve akım sıfırdan kademeli olarak artıyor, bu yüzden akım üzerinde hiçbir etkisi yok
Elektrik şebekesi. Başlama devresinde otomatik tekrarlayan bir başlama devresi vardır.
Sıklık takip devresinin başlatma başarısı % 100'dur.
Değiştiricinin müdahale karşıtı yeteneğini geliştiren ortalama değer örnekleme sistemi.
4.4 Inverter tetikleyici: Sadece temizleme frekansı sıfır voltajlı yumuşak başlangıç kullanır.
bir orta frekanslı geri bildirim sinyalini alır ve akım sinyaline ihtiyaç duymaz
Alt frekanslı kondansatörün içindeki yuva devresinde.
Ortalama değer geri bildirim devresine ait olan kendi kendine uyarılma devresine.
Ana devreye devre eklenmesi gerekiyor, önceden manyetikleştirme veya önceden şarj yok
Başlama süreci gereklidir, bu yüzden ana devre basitleştirilmiş ve hata ayıklama süreci basittir.
4.5 Voltaj ve akım sınırlama devresi: IGBT'yi korumak için, bir kez voltaj ve akım
IGBT nominal değeri aşarsa, düzleyici tarafındaki transistörün tetik açısı hemen
otomatik olarak nominal değere sınırlandırmak için ayarlanmıştır.
4.6 Tüm kontrol devreleri bir basılı devre kartında bulunur, bu da dış kaynaklardan kaynaklanan arızaları büyük ölçüde azaltır.
İletişim bağlantıları.
4.7 Ana elektrik bileşenlerinin parametreleri bilgisayar simülasyonu ile belirlenir.
Ve deneylerle klasik yöntemlerden daha doğru olduğu kanıtlandı.
tasarımı daha yüksek doğruluk ve güvenilirliğe sahiptir.
4.8 Sensör koruma devresinde
4.8.1 Aşırı akım ve kesme koruma devresinde:
Kısıtlama değeri genellikle nominal akımın % 105'i olarak belirlenir ve aşırı akım değeri:
Genellikle nominal akımın % 110'a ayarlanır.
Adlık akım, akım transformatöründen alınan akım sinyali inverter tarafından tersine çevrilir.
Yani, atış açısı değiştirilir.
Akımı azaltır ve akımı kesmede rol oynar.
1.1 çarpı değerli akım, atış tetik açısı 150 dereceye çekilir ve
Yüksek frekanslı güç kaynağı otomatik olarak kapanır.
Alarm sinyali göndermek için gösterge ışığı açık.
4.8.2 Aşırı gerilim ve kesme gerilim koruma devresinde
Kesme değeri genellikle nominal voltajın % 105'i ve aşırı voltaj değeri olarak ayarlanır.
Yüksek frekanslı voltaj, normalde değerli voltajın % 110'a ayarlanır.
1.05 çarpı nominal gerilim, yüksek frekanslı gerilimden alınan gerilim sinyali
Değiştiriciden dönüştürücü tersine döndürülür ve düzleyici tetikleme darbeleri geri çekilir.
Yani, atış tetik açısı voltajı azaltmak ve bir rol oynamak için değiştirilir
Yüksek frekanslı voltaj değerinin 1.1 katına ulaştığında
Voltaj, atış tetikleyici açısı 150 dereceye çekilir ve yüksek frekanslı güç
Aynı zamanda, aşırı voltaj göstergesi ışığı
Alarm sinyali gönderin.
4.8.3 Alt voltaj ve faz kaybı koruma devresinde
Yüksek frekanslı güç kaynağı kontrol devresi alt voltaj algılama ile donatılmıştır
Giriş hattı voltajı % 10'dan daha düşük olduğunda, alt voltaj koruması
Devre düzleyici tetikleme darbesini engeller, böylece yüksek frekanslı güç kaynağı
Üç fazlı AC girişi eksik olduğunda, düzleyici tetikleyicisini engellemeye ek olarak
Puls, aynı zamanda alarmı çalmak için gösterge ışığını da çalıştırır.
4.8.4 Su sıkıntısı koruması
Su basıncı rölesinin normalde açık temasını seri olarak yüksek frekanslı ile bağlayın
Su basıncı 1.5kg/cm3'den az olduğunda, kontrol
devre güçlendirilemez ve yüksek frekanslı güç kaynağı açılamaz, böylece
Su sıkıntısı korumasında rol oynamaktadır.
4.8.5 Sensör üretim süreci: Sensör sargıları T2 oksijensiz bakırdan yapılmıştır.
Rulo, kaynatıldıktan sonra, turşulanmış, saponifiye edilmiş ve 167 tip yüksek sıcaklıkta püskürtülmüştür.
Dayanıklı, nem geçirmez ve yüksek dayanıklı yalıtımlı boya.
3.9 Ana güç kaynağı bileşenlerinin tedarikçileri ve kaynağı:
- Hayır, hayır. | Adı | Spesifikasyonlar ve modeller | Üreticisi |
1 | IGBT | FF200K12KS4 | Infineon Technologies |
2 | Ana temas edici | 400A | Chint, Zhejiang |
3 | Düzeltme modülü | 400A /1600V | Ruihe, Changzhou |
4 | Rezonans kondansatörü | 2.6 | Alcon, Hindistan |
5 | Filtre kondansatörü | 1000uF/800VDC | CRE Yeni Enerji, Wuxi |
6 | Kontrol transformatörü, filtre | Elektrikli yardımcı parçalar | Chint, Zhejiang |
7 | Ana kontrol panosu | 200KW | Fabrikamız |
8 | Inverter sürücü kartı | 200KW | Fabrikamız |
