850 Derece Santigrat Kutu Tipi Elektrikli Isıl İşlem Fırını,
Tavlama İşlemi için Araba Alt Fırını
1. Uygulama
Elektrik kutusu tipi ısıl işlem fırını esas olarak tavlama ısıl işlemi için kullanılır.
çeşitli parçalarYükleme manuel olarak yapılır.
2. Ana Teknik Parametreler
| HAYIR. |
Öğe |
Teknik parametreler |
| 1 |
Anma gücü |
90Kw (%1-100) ayarlanabilir |
| 2 |
Güç kaynağı |
380V, 3P, 50Hz |
| 3 |
Anma sıcaklığı |
850°C |
| 4 |
Boş fırın sıcaklığı yükselme süresi |
≤1.5 saat |
| 5 |
Kontrol bölgesi |
1 bölge, bağımsız kontrol |
| 6 |
etkili çalışma boyutu
|
1200×1200×1200mm(U×G×Y) |
| 7 |
Isıtma elemanı bağlantısı |
Y |
| 8 |
sıcaklık homojenliği
|
±8°C |
| |
sıcaklık ölçüm doğruluğu
|
±1°C |
| 10 |
Boş fırın güç tüketimi |
≤18% |
| 11 |
Sıcaklık kontrol yöntemi |
SCR, PID regülatörü Shimaden Japan 485 haberleşme arayüzlü programlanabilir sıcaklık kontrolörü, 10.1 inç dokunmatik ekran ile çalışır.
Dokunmatik ekran, aşırı sıcaklık alarmı ile geçmiş verileri kaydedebilir, işlemleri depolayabilir, USB flash sürücüleri dışa aktarabilir, ekran görüntüleri alabilir ve diğer işlevleri gerçekleştirebilir.
|
| 12 |
fırın yüzey sıcaklığı artışı |
<45°C |
| 13 |
Isıtma elemanı |
0Cr25AL25 (şerit) |
| 14 |
Boji yüz plakası |
CrMnN, 30mm kalınlık |
| 15 |
yükleme yöntemi |
Fırına manuel veya forklift yükleme |
| 16 |
eksenel akış fanı |
Bu ekipmanın sıcak hava sirkülasyon sistemi temel olarak 1 takım 2.2KW su soğutmalı eksenel akışlı fanlardan oluşmaktadır.Isıtma elemanı tarafından yayılan ısı, sirkülasyon fanı tarafından etkili çalışma alanına eşit olarak üflenir.Fan ve mil malzemesi Cr25Ni20'dir.Rulmanların normal kullanımını sağlamak için soğutma yöntemi su soğutmadır. |
| 17 |
Fırın kapısı açma yöntemi |
Manuel yan açma, spiral sıkıştırma |
| 18 |
fırın astarı |
yüksek sıcaklık refrakter elyaf yapısı |
3.Yapısal Tanıtım

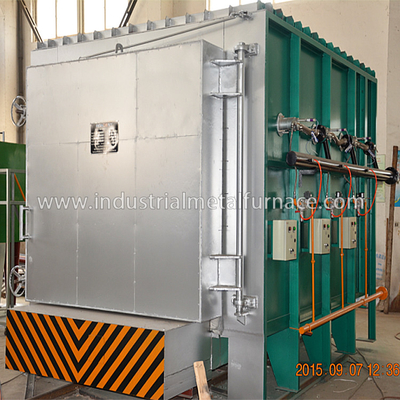

JRX3-90-9 kutu tipi ısıl işlem fırını esas olarak fırın gövdesi, astar, fırın kapağından oluşur.
ve kapı sıkıştırma sistemi, ısıtma elemanı ve sabit cihaz ve sıcaklık kontrol sistemi.
3.1 kürkgüzel vücut, 1 takım
3.2zar
3.3fırın kapısı vesıkıştırmasistem
3.4yük taşıyan fırın tabanı
Yük taşıyan elektrikli ısıl işlem fırını tabanı şunlardan oluşur:
refrakter örme gövde ve ısıya dayanıklı ön yüz CrMnN.
tuğla örme gövdesi: Boji, yüksek alümina refrakter tuğlaların ağır bir kombinasyonu ile inşa edilmiştir,
hafif refrakter tuğlalar ve ısı koruma tuğlaları.Etkilenen parçalar ve ağırlık taşıma alanı
özellikle ağır tip yüksek alüminyum refrakter tuğlalarla örülmektedir.Boş alan da var
Isıtıldığında refrakter astarın genleşmesi için bırakılmıştır.
Boji alın plakası, toplam kalınlığı 30 mm olan CrMnN'den yapılmıştır.Maksimum
sıcaklık ≤ 950 ℃ olup, deformasyon ve çatlama olmadan uzun süre kullanılabilir.

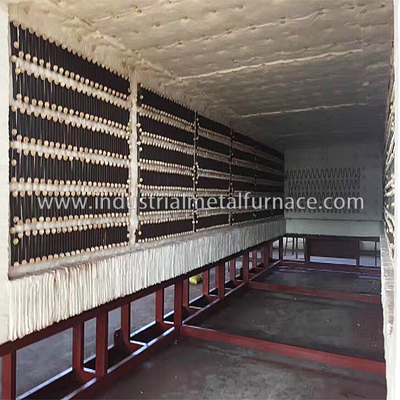

3.5 ısıtma elemanı
ısıtma elemanı: 0Cr25AL5 dirençli spiral şekilli alaşımlı direnç şeritleri monte edilmiştir
2 yan duvar, arka duvar, fırın kapısı ve boji tabanında.
3.6 elektrik kontrol sistemi, 1 set
4. Tedarik Kapsamı
| HAYIR. |
Öğe |
miktar |
notlar |
| 1 |
fırın gövdesi |
1 takım |
1 set su soğutma eksenel akış fanı dahil |
| 2 |
Elektrikli sürüş sistemi |
1 takım |
Fırın kapısı için 1 takım |
| 3 |
Isıtma elemanı |
1 takım |
Direnç şeridi |
| 4 |
eksenel akış fanı |
1 takım |
|
| 5 |
Sıcaklık kontrol sistemi |
1 takım |
|
| 5.1 |
Kontrol Kabini |
1 bilgisayar |
|
| 5.2 |
Sıcaklık kontrolörü |
1 bilgisayar |
Shimaden, Japonya, Programlanabilir |
| 5.3 |
SCR |
3 parça |
KS-500A |
| 5.4 |
Tazminat kablosu |
20m |
|
| 5.5 |
Termal çift |
1 bilgisayar |
K tipi |
| 6 |
Elektrik parçaları |
1 takım |
SCR, hava anahtarı, ampermetre, voltmetre, ısı rölesi ve anahtarlar |
| Not:Metallerin ısıl işlemi için fırının yukarıdaki konfigürasyonu, bileşen mevcudiyeti nedeniyle müşteriye fark edilmeden eşdeğer seviyedeki markalarla değiştirilebilir. |
