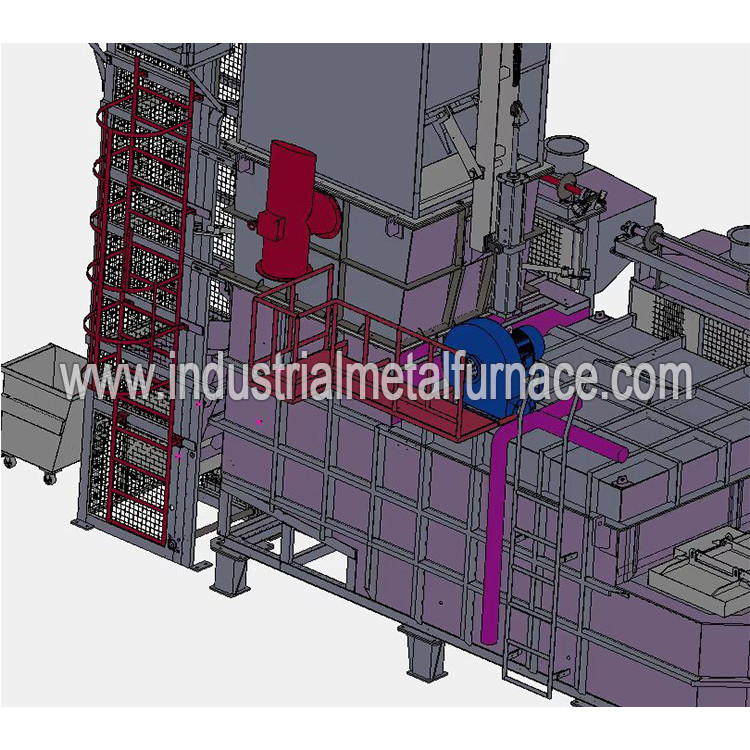

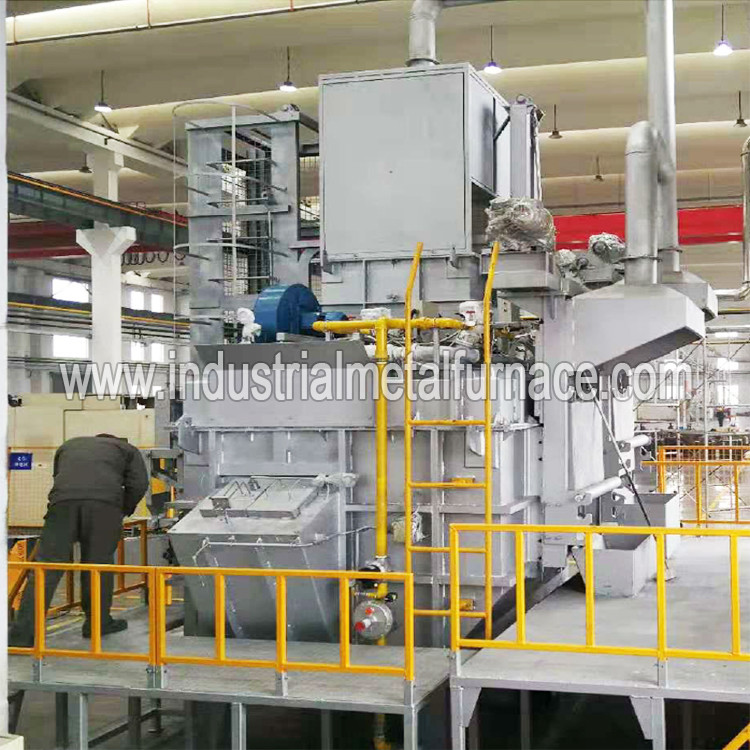

250kg / H Sürekli Gaz Yakıtlı Endüstriyel Alüminyum Eritme Fırını, Alüminyum Hurda Eritme Fırını
1. Genel Tanıtım
Alüminyum alaşımlı yankılanan alüminyum eritme Fırını, hem eritme hem de ısı koruma işlevi için kompakt bir yapıya sahiptir.
Eritme havuzu, yüksek mukavemet, kolay kullanım özelliğine sahip, bir kez şekillendirilmiş yapışmaz alüminyum döküm malzeme ile oluşturulmuştur.
temizlik ve uzun hizmet ömrü için.Fırın, otomatik ateşleme, sıcaklık kontrolü olan ünlü brülör markasını kullanır.
ve aşırı sıcaklık alarm cihazları.
2. Teknik Parametreler
|
2.1 Model: WDL-RJL-2500;
2.2 Ocak kapasitesi: 6000kg;
2.3 Erime hızı: 2500kg/saat (sürekli çalışma yönteminde);
2.4 alüminyum sıvı sıcaklığı: 720℃;
2,5 sıcaklık kontrol doğruluğu: ±10°C;
2.6 Yakıt: doğal gaz, değeri 8600Kcal/M3 gaz basıncı: 5-8KPa (50-80mbar);
2.7 güç kaynağı: 380V 50HZ 17.5KW;
2,8 basınçlı hava: 0,5-0,7Mpa 1,5m3/h (kurutma ve yağ-su ayırma ile)
2.9 alüminyum sıvı çıkış yüksekliği: 1650 mm;
2.10 çıkış yöntemi: pnömatik tıpa tipi çıkış;
2.11 Gaz tüketimi: 1) 65N'den az3/ton alüminyum (aşağıdaki koşullar karşılanmalıdır: özellikle kolay oksitlenen hurda olmadığında, iade edilen malzemedeki hurda içeriği %5'ten azdır; iade edilen malzeme için erimiş malzeme oranı %50'dir (yoğunluk 400-500kg) /M3) ve külçe için %50; erimiş alüminyum sıvısının erime sonrası sıcaklığı 750°C'dir.)
2) 58M3/tondan az alüminyum (sürekli çalışma, yağlı ve sulu malzeme yok, alüminyum hurdası yok, alüminyum hurda eritme fırını malzemesinin %30'u (yoğunluk 400-500kg/M3), alüminyum külçenin %70'i; erimiş alüminyum sıvı sıcaklığı, 720℃'ye göre)
3) 55M3/tondan az alüminyum (sürekli çalışmadaki külçeler için %100; 720°C'ye göre eritmeden sonra alüminyum sıvı sıcaklığı.)
Hesaplama süresi, malzeme konulduktan sonra zamanlanır ve saat başına girdi hammaddesi, saat başına erime hacminden büyük veya ona eşittir.Alüminyum sıvı sıcaklığına ulaşıldığında ve alüminyum sıvısı boşaltıldığında, su çıkışı ekipman tarafından belirtilen erime verimliliğine ulaşır ve minimum 3 saat istatistiksel bir döngüdür, birim enerji tüketim standardı olarak ortalama değeri alır.
2.12 alüminyum külçe: R14 veya ADC12, ortalama ağırlık: 8 kg veya daha az;
2.13 maksimum alüminyum sıvı sıcaklığı: 750°C;
2.13 eritme odası doldurma oranı: %50 (hurda malzeme destesinden çıkarılmış);
2.14 Geri dönüştürülmüş malzemenin maksimum boyutu: malzeme arabasının iç boyutlarından daha küçük olmalıdır;
Not: Yukarıdaki parametreler aşağıdaki koşulları karşılamalıdır:
A) Alüminyum eritme fırını, 6 saatten fazla sürekli çalışma kararlı durumda olmalıdır.
B) Sürekli ergitmede ortalama 3 saatlik yakıt tüketimi hesaplanan değerdir.
C) Yakıtın gerçek ısıl değeri 8600Kcal/NM3'tür.
D) Endüstriyel metal eritme fırını ve beraberindeki ekipman normal çalışıyor.
E) Gaz giderme, cüruf giderme ve bekletme süresi enerji tüketimi, enerji tüketim aralığına dahil değildir.
|
3.Yakma sistemi
3.1 Yanma sistemi bir fan, kelebek vana, küresel vana, basınç şalteri, manometre, solenoid vana,
UV algılama, metal hortum ve brülörler.Eritme odası brülörü uzun alev tipindedir ve tutma odası brülörü
düz alevli tiptedir.
3.2 Yanma sistemi, ekipmanın normal çalışmasını sağlamak için çeşitli algılamalarla kurulur: A. UV algılama,
brülör ateşlemesinin başarılı olup olmadığını tespit etmek için;B. Fırın içindeki alüminyum sıvısı ulaştığında sıvı seviyesi tespiti
yüksek bir seviyede, brülör azaltılmış güçte çalışacaktır;C. Boru sistemindeki basınç anormal olduğunda basınç tespiti,
sistem bir alarm verir.
4.otomaticsıcaklık kontrol sistemleri
Gaz yakıtlı metal eritme fırını, aşağıdakilerin kontrolü için birkaç elektrikli bileşenin bir kombinasyonunu kullanır:
sıcaklık nesneleri, böylece kontrollü ekipmanın güvenli ve güvenilir çalışmasını sağlar.ana fonksiyonlar
elektrik kontrol sistemi şunlardır: otomatik kontrolör, sensör, verici, aktüatör (son kontrol elemanı),
giriş-çıkış arabirimi (G/Ç arabirimi)
ve kapalı döngü kontrolünün diğer bileşenleri.
Doğrusal olmayan ve zamanla değişen sıcaklık kontrolü, hızlı yanıt süresi ve yüksek doğruluk.Kontrol sistemi kararlılığı
ve uyarlanabilirlik.
Alüminyum hurda eritme fırınının programlanabilir kontrolör PLC'si, aşağıdakilerin dahili olarak yürütülmesi için HMI ile etkileşime girer:
mantıksal işlemler, sıralı
kontrol işlemleri ve analog çıkışlar, fırın sıcaklığının kolay kontrolü için ideal bir çözüm sunar.
4.1 Güçlü çevresel tolerans
Çevre koşullarına karşı güçlü toleransına bağlı olarak, işletim dahil olmak üzere koruma seviyesi yüksektir.
sıcaklık ve depolama sıcaklığı daha geniştir.
4.2 güçlü işlev: dokunmatik ekran desteği verileri ve alarm kaydı arşivleme işlevi, güçlü akıllı sıcaklık
yönetim trendi görüntüleme işlevi, güçlü ve zengin iletişim yetenekleri, entegre Ethernet vardır
iletişim arabirimi, USB bağlantı noktası, RS-485 iletişim arabirimi, aksesuar seri bağlantı noktası (RS232/485 SB sinyali
kurulu), EM genişletme modülü.modbus bağımlı protokol komutu.mikro SD kart yuvası, CPU sensörü güç terminali.
5. Alüminyum Eritme Ocaklarının Ana Bileşenler Listesi
|
HAYIR.
|
İsim
|
Modeli
|
Miktar |
| 1 |
PLC denetleyicisi (Siemens) |
S7-200 AKILLI CPU SR60 |
1 |
| 2 |
PLC analog giriş modülü |
S7-200 AKILLI EM AT04 |
1 |
| 3 |
PLC analog çıkış modülü |
S7-200 AKILLI EM AQ02 |
1 |
| 4 |
Dokunmatik Ekran (Siemens) |
AKILLI 1000 IE |
1 |
| 5 |
Minyatür Devre Kesiciler
Schneider
|
IC652P C10A |
1 |
| 6 |
Motorlu Devre Kesiciler Schneider |
GV2-ME12C |
1 |
| 7 |
AC Kontaktörler Schneider |
LC1D12M7C |
1 |
| 8 |
Ara Röleler Schneider |
RXM2LB2P7 |
5 |
| 9 |
Basmalı Düğme Anahtarları Schneider |
XB5AW33BIC |
2 |
| 10 |
Acil Durdurma Anahtarı Schneider |
XB5ASS542C |
1 |
| 11 |
Sinyal Lambaları Schneider |
XB2-BVM3LC |
3 |
| 12 |
Fotoelektrik Sensörler OMRON |
E3Z-T61 2M |
2 |
| 13 |
Ağır Hizmet Konnektörü |
HDH024-01 |
2 |
| 14 |
Alev dedektörü (iyon algılama çubuğu) |
M14 |
1 |
| 15 |
Ateşleme Programı Kontrolörü (Honeywell) |
TBC2800/A10000 |
2 |
| 16 |
Ateşleme trafosu (Zhe I) |
BGY004-8/GS25P 220V |
2 |
| 17 |
Manyetik düğme |
CS1-U |
1 |
| 18 |
Orantılı motor aktüatörü (Honeywell) |
M7284A1004
(AC 220V 7284)
|
2 |
| 19 |
Gaz ateşleme ve yanma solenoid valfı (Japonya CKD) |
AB4103-07 (AC 220V) |
2 |
|
20
|
Gaz eritme yanma solenoid valfı (Honeywell) |
DN80 (AC 220V) |
2
|
|
21
|
Gaz Tutma Yakma Solenoid Valfı (Honeywell) |
DN40 (AC 220V) |
1
|
| 22 |
Alev dedektörü FIREYE |
UV1AL-6 |
|
| 23 |
Basınç Düşürücü Valf
italya
|
DN65 |
1 |
| 24 |
Manuel Kelebek Vana
En iyi
|
(ölçekli DN80 diş) |
1 |
| 25 |
Gaz Ana Vana (Honeywell) |
DN80 (AC 220V) |
1 |
| 26 |
Gaz basınç şalteri (Tezek) |
A2210 (Düşük basınç alarmı) |
1 |
| 27 |
Gaz basınç şalteri (Tezek) |
A2310 (Yüksek Voltaj Alarmı) |
1 |
| 28 |
Hava basınç şalteri (Tezek) |
A2310(Düşük basınç alarmı) |
1 |
|
29
|
Fırın kulesinde malzeme algılama cihazı (Omron sistemi) |
E3JK-5M (220V) |
1
|
|
30
|
Bekleme odası sıvı seviyesi algılama cihazı (Omron sistemi) |
61F-GP-N |
1
|
| 31 |
Fırın kapağı silindiri (Tayvan Airtac) |
SC125X800STCM1 |
1 |
| 32 |
Tahliye portu hava silindiri (Tayvan Yadec) |
SC80×200-CA-CB |
1 |
| 33 |
Alçak gerilim bileşenleri |
OMRON, Schneider, vb. |
|
Notlar: Alüminyum döküm fırınlarının bileşenleri için bileşen markası
mevcut olanların bulunmaması nedeniyle müşteriye haber verilmeden muadilleriyle değiştirilebilir.
