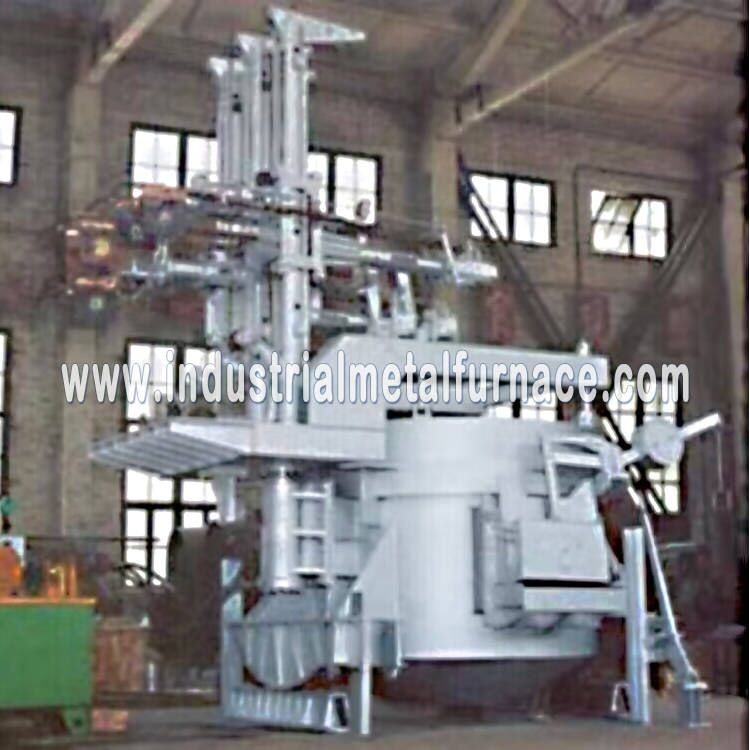

Silika Kumu, Değerli Metal için 2000kg Elektrik Ark Ocağı Eritme Fırını
1.genel bakış
Elektrik ark ocağı, sıradan güç, sökme fırın kapağı ile üst yükleme ve
çeliğe dokunmak için kanala dokunmak.Yapı, yarı hidrolik ve fırın kapağı sökme tipini benimser.
Çukur tipi yerleşim, fabrika binasının yüksekliği için gereklilikleri azaltabilir.
2.e'nin başlıca özelliklerielektrik ark ocağı
Çelik yapımı için bu elektrik ark ocağı, oksitleri eritmek için temel fırın astarı veya asidik fırın astarını benimser,
değerli metal zenginleştirme ve diğer çeşitler.
Bu elektrik ark ocağıekipman aşağıdaki ana özelliklere sahiptir:
▲ Elektrik ark ocağı ekipmanı, sökülebilir fırın kapağı, üstten yüklemeli, yarı hidrolik mekanizma ile ayarlanır,
kılavuz çekme oluğundan kılavuz çekme ve çukura yerleştirme.
▲ Bakır boru tipi iletken travers kullanılması.
▲ Büyük kesitli su soğutmalı kablolar kullanın.
▲ Entegre fırın kabuğu yapısını benimseyin.
▲ Elektrik ark ocağının alt kısmı, ekipmanın güvenilirliğini artıran tabak şeklinde bir yapıya sahiptir.
ve servis ömrünü uzatır.
▲ Fırın kapağı dönüşü, yer değiştirmeyi azaltan büyük döner tabla teknolojisini benimser.
su soğutmalı kablo, empedansı düşürür, elektrik kaybını azaltır, güç tüketimini azaltır ve
işgal edilen alanı azaltır.
▲ Elektrodun doğruluğunu ve güvenilirliğini sağlamak için en gelişmiş PLC elektrot regülatörü kullanılır
sistem büyük ölçüde.
▲Elektrot kaldırma devresi, elektrotun kırılmasını önlemek ve verimli çalışmasını sağlamak için donatılmıştır.
fırının.
▲ Transformatörün voltaj düzenleme yöntemi, yüksüz elektrik voltajı düzenlemesidir.
▲ İkincil sargı: Transformatör gövdesinin sıkıştırılması: Bobin sıkıştırması, özel yaylı yağ silindirini benimser
basınç çivileri, tüm bobinler bir bütün olarak monte edilir ve vakumla kurutulur.
▲ Transformatör, uzun süre %20 oranında aşırı yüklenebilir ve bunu sağlamak için yeterli mekanik güce sahiptir.
sık kısa devre darbelerine dayanabilir.
▲ Transformatör, zorunlu yağ sirkülasyonlu su soğutma (OFWF) yöntemine sahiptir ve sorunsuz bir zorunlu yağ sirkülasyonu benimser
su soğutucusu.
▲ Trafo çekirdek malzemeleri yüksek kaliteli ürünlerden yapılmıştır.
▲ Trafo yağı 25# yağı benimser.
▲ Transformatör, ağır gaz, hafif gaz ve basınç tahliye koruma fonksiyonları ile donatılmıştır ve yük altında
anahtar ağır gaz koruma fonksiyonları ile donatılmıştır.
4. Ana teknik parametreler
| HAYIR. |
Öğe |
sensirke |
Valu |
açıklama |
| 1 |
Elektrik ark ocağı anma kapasitesi |
T |
2 |
|
| 2 |
Kabuk çapı |
mm |
Φ2200 |
dokunarak oluk |
| 3 |
Fırın kapağının kaldırma yüksekliği |
mm |
200 |
|
| Fırın kapağı sökme açısı |
° |
～83 |
|
| Fırın kapağı kaldırma ve döndürme |
|
|
hidrolik sürüş |
| 4 |
grafit elektrot çapı |
mm |
200 |
|
| elektrot kutup merkez çapı |
mm |
620 |
|
| Elektrot kaldırma vuruşu |
mm |
1100 |
|
| Elektrot yukarı/aşağı maksimum hız |
m/dak |
3/2.5 |
|
| kontrol metodu |
|
|
Pinyon kremayer sürücüsü |
| elektrot kol formu |
|
|
Bakır boru tipi iletken travers |
| 5 |
Dokunma Açısı |
° |
45 |
maksimum |
| cüruf eğimi |
° |
15 |
maksimum |
| 6 |
Elektrikli fırın trafosu anma kapasitesi |
KVA |
1250 |
%20 oranında aşırı yüklenebilir |
| birincil voltaj |
KV |
10/6.3 |
|
| Kesme basıncı yok |
V |
210-104 |
5 seviyeli uyarımsız elektrik voltajı regülasyonu |
| ikincil akım |
A |
4000 |
|
| Trafo soğutma formu |
|
|
Güçlü yağ sirkülasyonlu su soğutması |
| |
|
|
|
| 7 |
hidrolik sistem çalışma basıncı |
MPa |
6 |
|
| çalışma ortamı |
|
|
Aşınmaya dayanıklı hidrolik yağ |
| 8 |
soğutma suyu sistemi |
|
|
Endüstriyel su (trafo soğutma suyu dahil) |
| Giriş basıncı |
MPa |
>0.3 |
|
| Giriş suyu sıcaklığı |
℃ |
≤32 |
|
| su sıcaklığı |
℃ |
<50 |
|
| Soğutma suyu tüketimi |
M3/H |
～20 |
|
EAF-1.5T elektrik arkıfırınTedarik Kapsamı
| HAYIR. |
Öğe |
içerik ve kapsam |
Q'ty |
| 1 |
Mekanik parça |
|
|
| 1.1 |
Fırın gövdesi (φ2200) |
Fırın kabuğu, kılavuz çekme oluğu, fırın kapısı mekanizması vb. |
1 takım |
| 1.2 |
Su soğutmalı fırın kapak halkası |
Su soğutmalı fırın halkası vb. |
1 takım |
| 1.3 |
elektrot kaldırma mekanizması |
Üç set sütun, kılavuz tekerlek cihazı ve yalıtım parçaları, dişli-kremayer-redüktör |
1 takım |
| 1.4 |
Kapak kaldırma ve
döner mekanizma
|
Fırın kapağı döndürme çerçevesi, fırın kapağı döndürme mekanizması, fırın kapağı kaldırma mekanizması |
1 takım |
| Fırın kapağı döner döner yatak |
1 takım |
| 1.5 |
Fırın Devirme Mekanizması |
Devirme kızağı, yatay destek, devirme platformu, fırın kapağı döndürme ve vida sökme desteği |
1 takım |
| 1.6 |
Soğutma sistemi |
Su dağıtıcıları, dönüş tankı, boru hattı vanaları ve ilgili aletler |
1 takım |
| 2 |
Yüksek akım kısmı |
|
|
| 2.1 |
iletken çapraz kol |
İletken bakır boru tipi iletken çapraz kol 3 adet, kelepçeler, tutma halkaları, vb. |
1 takım |
| 2.2 |
Kısa ağ sistemi |
Esnek kompansatörler, iletken bakır borular, kablo ekleri, braketler ve bağlantı elemanları, yalıtkan parçalar vb. |
1 takım |
| |
|
Akım trafosu |
3 parça |
| 2.3 |
Su soğutmalı kablo |
Büyük kesitli su soğutmalı kablo |
1 takım |
| 3 |
Hidrolik sistem |
|
|
| 3.1 |
hidrolik istasyon |
Yağ deposu, yüksek basınçlı yağ filtresi, entegre valf bloğu, soğutma cihazı, akümülatör |
1 takım |
| 3.2 |
hidrolik silindir |
devirme silindiri |
1 |
| Elektrot sıkıştırma silindiri |
3 |
| Fırın kapağı kaldırma döner silindiri |
1 |
| 4 |
Elektrikli parçalar |
|
|
| 4.1 |
fırın trafosu |
HSSP-1250KVA, trafo aksesuarları ve yağ-su soğutucusu |
1 takım |
| 4.2 |
yüksek basınç sistemi |
10KV (6KV) vakum şalt dolabı |
1 takım |
| 4.3 |
Düşük voltajlı elektrik kontrol temeli ve otomatik kontrol sistemi |
Alçak gerilim güç kabini, elektrik kontrol kabini, PLC ana operasyon masası ve saha operasyon kutusu |
1 takım |
