Borular için refrakter tuğla tipi elektrikli direnç arabası tipi ısıl işlem fırını

1.fırın uygulaması

Elektrikli rezistanslı araba tipi fırın, esas olarak çelik boruların borlanması için kullanılır.

Boji ocağı fırını temel olarak fırın kabuğu, astar, fırın kapısı, fırın kapısı kaldırma mekanizması ve kapı sıkıştırma mekanizması, boji, boji çekiş mekanizması, fırın gövdesi ve boji arasındaki sızdırmazlık, ısıtma elemanı ve sabit cihaz ve sıcaklık kontrol sisteminden oluşur.

2. Teknik özellikler

2.1 Nominal güç: 530KW+%5 (%1-100) ayarlanabilir;

2.2 Güç kaynağı: 480V, 3P, 60Hz;

2.3 Nominal sıcaklık: 1050℃(normal çalışma sıcaklığı: 850-1000℃);

2.4 Yüksüz fırın sıcaklık artış hızı: ≤2 saatten 850°C'ye;

2.5 Kontrol bölgesi: 6 bölge + sıcaklık kaydı için ek 3 noktalı sıcaklık ölçümü.Ve gerçek zamanlı baskı ve kayıt için 3 kanallı 7 inç renkli dokunmatik ekran kaydedici veya 3 kanallı kağıt kaydedici ile donatılmıştır.

2.6 Etkili çalışma boyutu: 12000×1800×1000mm(L×W×H);

2.7 Isıtma elemanı bağlantısı: Y;

2.8 Sıcaklık homojenliği: ±10℃;

2.9 Sıcaklık ölçüm doğruluğu: ±1℃;

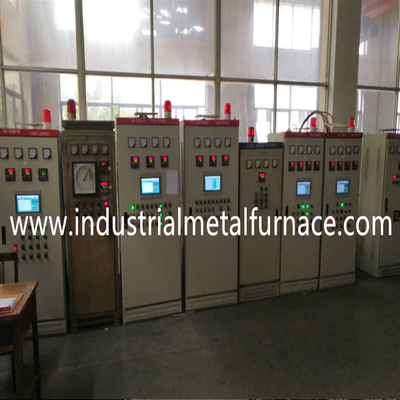

2.10 Sıcaklık kontrol yöntemi: SCR, PID düzenleyici;485 haberleşme arayüzlü, 10.1 inç dokunmatik ekranlı Shimaden sıcaklık kontrol cihazı.Dokunmatik ekran, aşırı sıcaklık alarmı ile 1 yıldan fazla geçmiş verileri kaydedebilir, 10'dan fazla işlemi ve diğer işlevleri saklayabilir.

2.11 fırın yüzey sıcaklığı artışı: <45℃;

2.12 Isıtma elemanı: 0Cr21AL6Nb (şerit);

2.13 Boji aynası: ZG30Cr24Ni7SiN ısıya dayanıklı çelik, 30mm kalınlık;

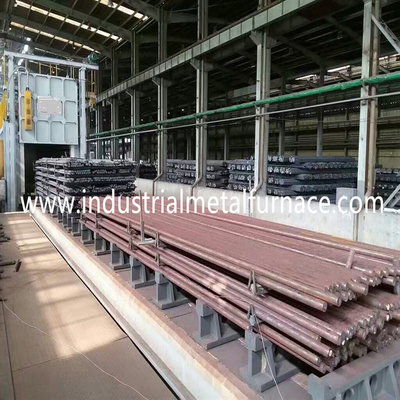

2.14 Yükleme yöntemi: Ürün bojiye yüklenir ve ardından boji fırına girer;

2.15 Ocak kaplaması: Yüksek sıcaklığa dayanıklı tuğla duvar yapısı;

2.16 Yükleme kapasitesi: parti başına 5 ton;

2.17 Gaz girişi: Fırının üst kısmında üç adet DN100 paslanmaz çelik boru gaz çıkışı bulunmaktadır.Fırın gövdesinin yan tarafının alt kısmında manuel olarak açılıp kapanması basit ve kullanışlıdır.

2.18 Koruyucu gaz girişleri: Uzun fırın gövdesi nedeniyle, fırın tarafının alt kısmında dört adet DN25 gaz giriş borusu eşit olarak düzenlenmiş ve DN40 ana gaz giriş borusuna birleştirilmiştir.Her bir gaz alt giriş borusu ve gaz ana giriş borusu, akış hızını kontrol etmek için manuel valflere sahiptir.
