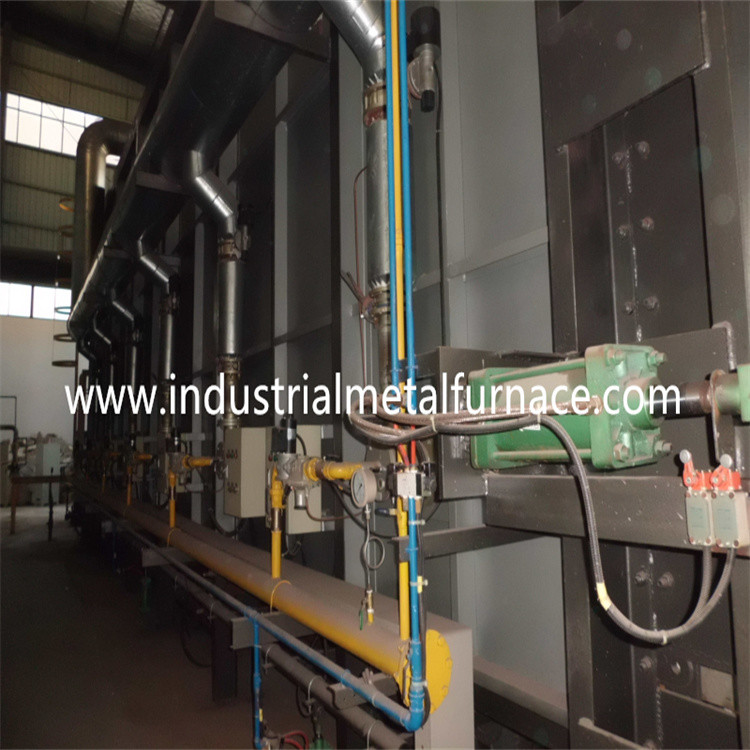

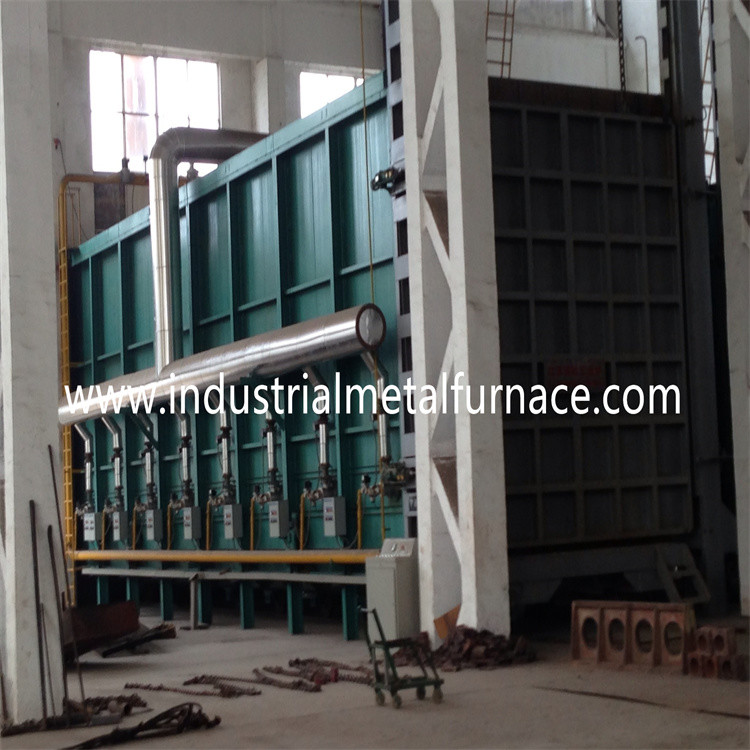

Enerji tasarruflu refrakter elyaf doğal gaz ısıl işlem fırını araba alt tipi

1. Giriş
Doğal gazlı araba alt fırını, kabuk kavurma, yüksek krom, yüksek manganlı çelik dökümler, sfero döküm, rulolar, çelik bilyalar, 45 çelik, paslanmaz çelik vb. .

Doğalgaz ihtiyacı ve tüketimi:

gazların ısıl değeri: 8600kcal/m3;

Fırın öncesi gaz basıncı: 0.02-0.07Mpa;

Brülör gaz tüketimi: 15m3/h;

Gaz boru hattı toplam talebi: 18m3/h;

Hava tüketimi: 234m3/h;

Brülör miktarı ve modeli: 2 adet, AGS65HB, 90kw/h;

2. Elektrik kontrol sisteminin konfigürasyonu

Notlar: Yukarıdaki konfigürasyon, bileşen mevcudiyeti nedeniyle müşteriye fark edilmeden eşdeğer seviyedeki markalarla değiştirilebilir.


3.Doğal gaz fırınlarının geçerli çalışma koşulları

3.1 Yükseklik 1000 metreyi geçmemelidir.

3.2 Ortam sıcaklığı 5-40 ℃ aralığındadır.

3.3 Kullanım alanındaki aylık ortalama bağıl nem %90'dan fazla olmayacaktır.

3.4 Çevredeki metale ve izolasyona ciddi şekilde zarar verebilecek iletken toz, patlayıcı gaz ve aşındırıcı gaz yoktur.

3.5 Belirgin bir titreşim ve türbülans yoktur.

4. Atıfta Bulunulan Fırın Tasarım Standartları

4.1 GB/T3486-93'te şart koşulan "İşletmelerde Isının Akılcı Kullanımına Yönelik Teknik Yönetim İlkeleri" rasyonel olarak optimize edilmeli ve ısı kayıpları azaltılmalıdır.

4.2 GB50211-2004 Endüstriyel Fırın Duvar Mühendisliği Yapım ve Kabul Standardı.

4.3 GBJ87-85 "Fabrikalardaki Her Türlü Yer İçin Gürültü Standartları".

4.4 Çevre Kirliliği Deşarjı GB3095-1996 standardına ulaşır.

4.5 Fırının etkili ısıtma bölgesinin sıcaklığı GB/T9452-2003 ile ölçülür ve sıcaklık homojenliği ± 10 ℃'dir.

4.6 Özel fırının enerji tüketim seviyesi, ısıl işlem fırını enerji tüketim sınıflandırması standardında belirtilen ZBJG1004-87 seviyesine kadardır.

4.7 Fırın gövdesinin ana malzeme standartlarını uygulayın: ısıya dayanıklı çelik (GB/T8492-87), ısıya dayanıklı çelik levha (GB4238-92), kil refrakter tuğla (YB/T5106-1993), amorf refrakter (GB4513-84) ), kil refrakter ve yüksek alümina refrakter dökülebilir (YB/T5083-1997);

4.8 GB985-86 manüel ark kaynağı bağlantılarının temel biçimleri ve boyutları.

4.9 JB/ZQ4000.3-86 kaynaklar için genel şartname.

4.10 GB/T5000.9-1998 çip işleme parçaları için genel teknik gereksinimler;

4.11 GB/T1804-1992 "şekil ve konum toleransı, genel tolerans, doğrusal boyut".

4.12 GB1801-79 "500 mm deliğe tolerans ve uygun boyut, şaft tolerans kayışı ve işbirliği";

4,13 GB/T1801-1999 temel boyuttan 500 mm'ye kadar öncelik, aşırı boşluğu eşleştirmek ve paraziti sınırlamak için kullanılır.

4.14 GB8923-1998 "boyama öncesi çelik yüzeyin korozyon derecesi ve pas giderme derecesi";

4,15 GB/T1182-96 sembolü ve standardı;

4.16 JB/T13384-21992 paketleme için genel teknik koşullar;

4.17 GBJ55-1983, endüstriyel ve sivil tesisatlar için elektrik tesisatlarının tasarımına ilişkin kod.

4.18 GB420-1984 "elektrik kontrol ekipmanı Bölüm 1 alçak gerilim elektrikli cihaz elektrik kontrol ekipmanı".
