Wondery Vakumlu Isıl İşlem Gaz Nitrürleme Fırını Plazma İyon Nitrürleme Fırını
1. Genel Giriş
Plazma iyon nitrürleme fırını esas olarak, mekanik parçaların yüzeyini değiştirmek ve gerekli mekanik ve fizikokimyasal özellikleri elde etmek için iyon nitrürleme, iyon nitrokarbürleme (yumuşak nitrürleme) plazma kimyasal ısıl işlemi için kullanılır.Komple ekipman seti, iyon güç kaynağı, otomatik kontrol sistemi, vakumlu fırın gövdesi, vakum toplama sistemi, sıcaklık ölçüm ve kontrol sistemi ve gaz besleme sisteminden oluşur.
2. WDLC-150AZ darbe iyon nitrürleme ekipmanının ana teknik parametreleri
|
2.1 Çıkış voltajı: 0-900v sürekli ayarlanabilir;
2.2 Maksimum ortalama çıkış akımı: 150A;
2.3 Darbe tepe akımı: 300A
2.4 Darbe frekansı: 1000Hz
2.5 Çalışma boyutu: φ1600×1200mm;
2.6 Çalışma sıcaklığı: ≤ 650 ℃;
2.7 Nominal yük: 3000kg;
2.8 Vakum sınırı: ≤ 6.67pa;
2.9 Basınç artış hızı: ≤ 0.13pa/dak;
2.10 20Pa'ya kadar vakum pompalama süresi: ≤ 30dk;
2.11 Ark söndürme süresi: ≤ 15 μ s
2.12 Sıcaklık kontrol doğruluğu: ± 1 ℃
2.13 Basınç kontrol doğruluğu: ± 1 Pa;
2.14 Otomatik proses kontrolü.
|
3. Ekipman Özellikleri
Şirketimiz, ekipmanın güvenilirliğine, kararlılığına ve yeniliğine odaklanarak iyon nitrürleme ekipmanı ve teknolojisinde çok fazla deneyim biriktirmiştir.Ekipman esas olarak aşağıdaki teknik özelliklere sahiptir:
3.1 Vakum gazı nitrürleme fırını gövdesi, tüm sızdırmazlık yüzeylerinin deforme olmamasını sağlamak ve vakumlu sızdırmazlık gereksinimlerini uzun süre sağlamak için kaynak işlemine tam olarak uygun olarak üretilecektir.
3.2 Koruma kesme devresi, anot ve katot arasında bir kısa devre olsa bile fırındaki ekipmanı ve iş parçalarını otomatik olarak korumak için özel olarak tasarlanmıştır.
3.3 Güç kaynağının darbe üretim devresinin doğrultucu devresi, diyot ve IGBT bileşenlerinin tristörünün tümü, basit devre ve güvenilir kalite ile ithal modülleri benimser.
3.4 Operatör bir hata yapsa bile ekipmanın zarar görmemesi için çalıştırma düğmeleri birbirinden korunmuştur.
3.5 Eylem kontrolü, basit devreye sahip olan ve güvenilirliği büyük ölçüde artıran katılaştırılmış devreyi benimser.

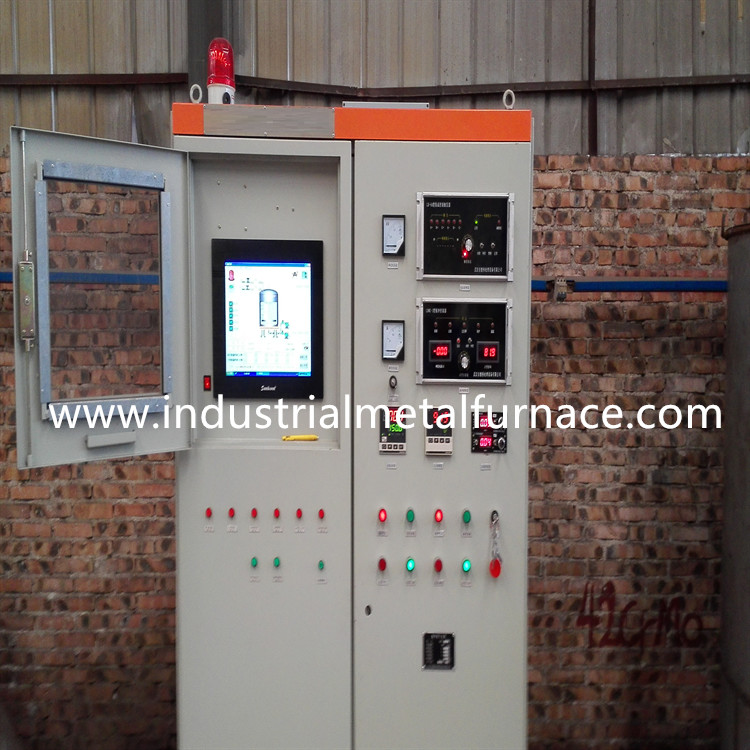

3.6 Tüm işlemler ve kontroller bilgisayardan girilir ve işlemin otomatik kontrolünü gerçekleştirmek için PLC tarafından tamamlanır.Otomatik kontrol Mitsubishi programlanabilir kontrolör ve HMI tarafından gerçekleştirilir ve tüm proses sıcaklığı ve basıncı PLC tarafından kontrol edilir.Sistemin teknik indeksleri aşağıdaki gibidir:
3.6.1.Sıcaklık kontrol doğruluğu ±1℃.
3.6.2.Basınç kontrol doğruluğu ±1Pa.
3.6.3.Nitrürleme ısıl işlem fırını, işlem parametrelerini ayarlamak ve nitrürleme işlemini gerçek zamanlı olarak izlemek için HMI kullanır.
4. Ekipman Yapılandırması
| Öğe |
Şartname |
Miktar (set) |
| Darbe iyon güç kaynağı |
WDLC-150AZ |
1 |

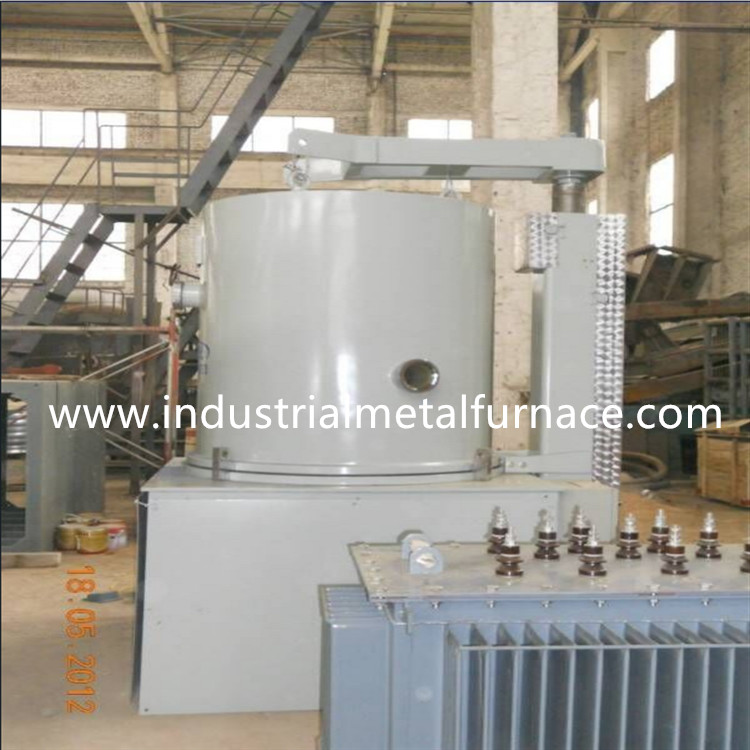

| Vakum iyon nitrürleme fırını gövdesi |
Etkili boyut:φ1600×1200mm (Y) |
1 |
| Vakum pompası |
2X-30 |
2 |
| Elektrikli vakum kelebek vana |
GID-65 (Ningbo) |
2 |
| Vakum solenoid valfi |
DDC-JQ65 (Ningbo) |
2 |
| Kütle akış kontrolörü |
D07 (Pekin) |
2 |
| Film mutlak basınç vakum göstergesi |
ZJ-1C ÇENGDU |
1 |
| Basınç kontrolörü |
Shimaden, Japonya |
1 |
| sıcaklık kontrolörü |
Shimaden, Japonya |
1 |
| doğrultucu transformatör |
180KVA yağa daldırılmış (Wuhan) |
1 |
| PLC (programlanabilir kontrolör) |
FX serisi, Mitsubishi |
1 |
| Endüstriyel kontrol bilgisayarı |
15" Renkli dokunmatik ekran |
1 |
