400A Darbe Gücü Vakum Isıl İşlem Fırın Plazma İyon Nitrürleme Fırını 400A

WONDERY VAKUM PULSE PLAZMA İYON GAZ Nitrürleme Fırını Darbe Güç Kaynağı

1.Uygulama
Endüstriyel gaz nitrürleme fırını esas olarak mekanik parçaların yüzeyini değiştirmek ve gerekli mekanik ve fiziksel ve kimyasal özellikleri elde etmek için iyon nitrürleme, iyon nitrokarbürleme (yumuşak nitrürleme) plazma kimyasal ısıl işlem prosesi için kullanılır.

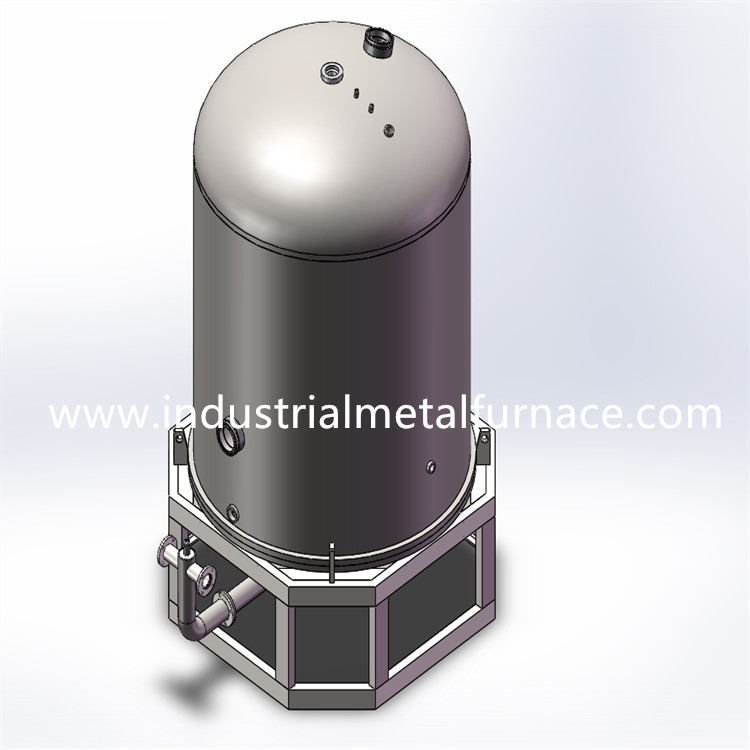

Komple endüstriyel ısıl işlem fırını seti, iyon darbeli güç kaynağı, vakumlu fırın gövdesi, vakum toplama sistemi, sıcaklık ölçüm ve kontrol sistemi, gaz besleme sistemi vb.

2.Teknik Parametreler


Görev döngüsü (darbeli güç kaynağı): 0.10-0.85 ayarlanabilir
Darbe frekansı (darbe güç kaynağı):1000hz
Kontrol modu (darbeli güç kaynağı): sabit frekans ve genişlik ayarı
Çıkış dalga biçimi (darbeli güç kaynağı): dikdörtgen kare dalga

3.Pulse İyon Güç Kaynağı
3.1 darbe iyon güç kaynağı
Darbe iyon güç kaynağı, DC iyon güç kaynağı bazında eklenen IGBT bileşenleri ve kontrol devresinden oluşan bir kıyıcıdır.Doğrama ile görev çevrimi ayarlanabilen darbe akımı elde edilebilir.DC güç kaynağı ile karşılaştırıldığında, darbe güç kaynağı, hızlı ark söndürme ve enerji tasarrufu (yaklaşık %20 güç tasarrufu) avantajlarına sahiptir.DC güç kaynağının güncellenmiş bir ürünüdür.Bu güç kaynağı iyon nitrürleme, iyon karbonlama, iyon metalleştirme ve diğer alanlarda yaygın olarak kullanılabilir.
Gaz nitrürleme fırını için darbeli iyon güç kaynağı, güç kaynağının dış etkenlere karşı kendini koruma işlevini geliştiren anot ve katot kısa devre, aşırı akım ve aşırı gerilim, faz hatası ve yanlış çalışmaya karşı koruma ile donatılmıştır.
Firmamız tarafından üretilen darbeli iyon güç kaynağı, enstrüman kontrol tipine ve bilgisayar kontrol tipine ayrılmıştır.

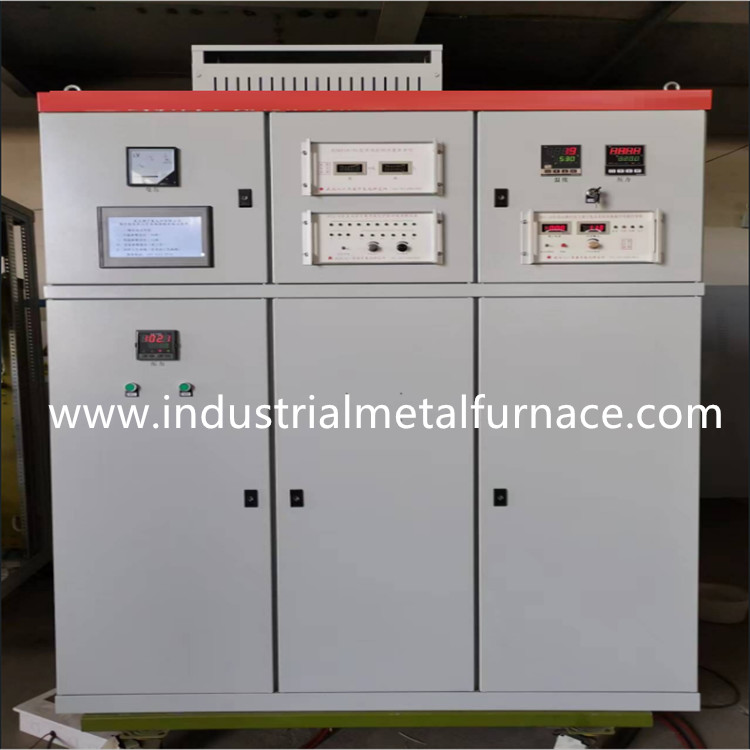

3.2 cihaz kontrollü darbe iyon güç kaynağı
Kullanıcılar, proses gereksinimlerine göre çok aşamalı sıcaklık artış eğrisini ve sıcaklık kontrol cihazında tutma aşamasını önceden ayarlayabilir ve basınç kontrol cihazında çok aşamalı basınç artış eğrisini ve basınç bakım platformunu ayarlayabilir.Bulanık uyarlamalı PID regülasyonu ve kontrolü sayesinde, vakum nitrürleme fırınında sıcaklık ve basıncın tamamen ayarlanan sürece göre yapılmasını sağlayabilir ve tüm sürecin otomatik kontrolünü tamamlayabilir.Bu şekilde insan gücünden tasarruf edilir, manuel operasyonun süreç kalitesi üzerindeki etkisinden kaçınılır ve süreç kalitesinin kararlılığı ve tekrarlanabilirliği büyük ölçüde iyileştirilir.
Aşağıdaki şekil, sıcaklık kontrol cihazında ve basınç kontrol cihazında ayarlanabilen bir prosesin sıcaklık eğrisini ve basınç eğrisini göstermektedir.
3.3 bilgisayar kontrollü darbeli iyon güç kaynağı
Bilgisayar kontrollü darbeli iyon güç kaynağı, plazma iyon nitrürleme fırını için yaygın olarak kullanılmaktadır.
Ev sahibi Mitsubishi programlanabilir kontrolör ve genel ticari bilgisayar (veya endüstriyel bilgisayar) ve MCGS Çin endüstriyel kontrol yapılandırma yazılımını benimser.± 1 ℃ cihaz sıcaklık kontrol doğruluğu, 10 bölüm basınç artışı ve basınç tutma kontrolü ve ± 1pA basınç kontrol doğruluğu ile 10 bölüm sıcaklık artışı ve yalıtım PID kontrolüne sahiptir.
Hoş arayüz, rahat bir ortamda çalışmanızı sağlar.Net pencere arayüzü ve komutlar, işlemi basit ve kolay hale getirir.Kullanışlı ve esnek programlama, proses parametre ayarlarını işleme sırasında ihtiyaçlarınıza göre zamanında ayarlamanıza olanak tanır.Geçmiş süreç parametreleri, gelecekteki inceleme ve çağrı için saklanabilir.
Tüm sürecin gerçek sıcaklık ve gaz nitrürleme fırını basınç verileri bilgisayarda saklanır.Grafik yazılımı tarafından işlendikten sonra, bilgisayar ekranında renkli grafik eğrileri şeklinde görüntülenirler ve yazdırılıp kaydedilebilirler, bu da süreci analiz etmek ve iyileştirmek için çok yardımcı olur.
Şirketimizdeki bir cihazın tarihsel eğrisinin pencere arayüzü aşağıdadır.
Bu ekran, hedef eğri ve gerçek eğri dahil olmak üzere geçmiş kayıtların eğrisini sorgulayabilir.
Not: Bu ekrandaki kırmızı düz çizgi, kaydedilen gerçek sıcaklık eğrisidir ve mavi düz çizgi, kaydedilen gerçek basınç eğrisidir.
Bilgisayar kontrollü darbeli iyon nitrürleme ekipmanı, gaz nitrürleme işleminin kalitesini büyük ölçüde iyileştirir ve kullanıcılara büyük kolaylık sağlar.
