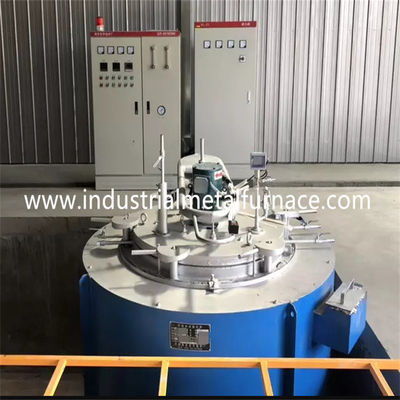

650C 75kw Endüstriyel Isıl İşlem Çukur Tipi Gaz Nitrürleme Fırını 75KW

75kW endüstriyel ısıl işlem çukur tipi gaz nitrürleme fırını

1.Uygulama

Bu 75kW gaz nitrürleme fırınları serisi, karbon çeliği, alaşımlı çelik, dökme demir, toz metalurjisi ürünleri ve diğer malzemelerin gaz yumuşak nitrürlenmesi için kullanılan periyodik elektrikli fırınlardır.Çukur tipi nitrürleme fırını, vakumlu veya vakumsuz tipte olabilir.

2. Ana teknik performans

1. Nominal güç 75KW

2. Etkili çalışma boyutu: Φ 800×1000mm

3. Güç kaynağı voltajı 380V 50Hz

4. Isıtma bölgesinin sıcaklık kontrolü: 2 bölge

5. Güç fazı sayısı/bağlantı yöntemi:Y;

6. Nominal sıcaklık 650 ℃

7. Sıcaklık kontrol modu PID kontrolü, Şanghay Guolong sıcaklık kontrolörü, Aşırı sıcaklık alarmlı kağıtsız sıcaklık kaydedici;

8. Sıcaklık kontrol doğruluğu ± 2 ℃

9. Fırın sıcaklığının tekdüzeliği ± 8 ℃

10. Boş fırın güç tüketimi: ≤ %18

11. Fırın kabuğunun dış duvar sıcaklığı ≤ 45 ℃

12. Isıtma elemanı: 0Cr25Al5

13. Isıtma modu: dört taraf

14. Astar formu: tam lif yapısı

15. Fırın kapağı kaldırma formu elektrikli vidalı kaldırma

3. Yapı tanıtımı

Bu elektrikli fırın, fırın gövdesi, sızdırmazlık sistemi ve sıcaklık kontrol sisteminden oluşan periyodik bir çalışma fırınıdır.

Fırın kabuğu, fırın astarı, ısıtma elemanları, mufla borusu tankı, fırın kapağı, fan, fırın kapağı kaldırma mekanizması vb.

Müşterilerin iş parçalarına yönelik soğutma gereksinimlerini karşılamak için hızlı soğutma cihazı, çukur tipi ısıl işlem fırınının altına bir üfleyici yerleştirir ve fırın gövdesinin üst kısmında birkaç soğutma portu açar.Elektrikli fırın çalıştığında, soğutma portlarını kapatın.Isı yayarken, hızlı soğutma amacına ulaşmak için fırındaki havanın akması ve ısıyı ortaya çıkarması için yayılan portu ve fanı açın.

4.Elektrik kontrol sistemi

Sıcaklık kontrolü, Shanghai Guolong sıcaklık kontrol cihazını benimser. Makul parametrelerini ayarlayarak, sıcaklık bölgesi kontrolü sağlanabilir.Online self-tuning işlevini kullanarak, ideal sıcaklık kararlılığını elde etmek için fırının PID parametreleri hesaplanabilir.

Isıtma kontrolü, tristör tetik tipini benimser.Çıkış ısıtma gücü, sıcaklık bölgesindeki sıcaklık kontrolünü gerçekleştirmek için değiştirilebilir.

Isıtma kontrol devresinde sıcaklık aşırı sıcaklık alarm sistemi;Belirli bir alanda aşırı sıcaklık olması durumunda (genellikle aşırı sapma alarmı uygulanır), ana devredeki yüksek güçlü kontaktör bu alandaki ana ısıtma devresini kesecektir.Aynı zamanda nitrürleme fırını için sesli ve görsel alarm verilecektir.

Tüm AC kontaktörler, hızlı sigortalar, ara röleler, seyahat anahtarları, çalıştırma anahtarları, butonlar, sinyal göstergeleri ve diğer ana kontrol cihazları, çalıştırma ve görüntüleme cihazları, yurtiçinde ve yurtdışında tanınmış üreticilerin (Delixi markası) ürettiği güvenilir ürünlerdir.Akım ve gerilim gösterge cihazları hassas, doğru, güvenilir ve uzun ömürlüdür.

Elektrik kontrol kabini: Elektrik dirençli çukur tipi fırının kabin gövdesi, profesyonel üreticiler tarafından elektrik standartlarına göre üretilen kontrol kabinini benimser.Kabinetin boyutu, yapısı ve rengi yurt içi ve yurt dışında yaygın olarak kullanılan normlara uygun olup, kabinet içerisindeki cihazların montajı, kablolaması ve tanımlaması ilgili standartlara uygundur.

Kontrol kabininden fırın gövdesinin ana devresine bağlantı, bakır çekirdekli yalıtımlı tel kullanır.Tüm kablo numarası tanımlamaları, kablo numarasının düşmesini önlemek için özel kablo numarası malzemelerinden yapılmalı ve resmi olarak basılmalıdır.Hendekteki tüm teller, bakım sırasında her bir hattın incelenmesini kolaylaştırmak için her iki metrede bir tel numaralarıyla işaretlenmiştir.

5. Satış sonrası hizmet ve taahhüt

Gaz nitrürleme fırını, sevkiyat tarihinden itibaren 13 ay garantilidir.

6.Tedarik Kapsamı
