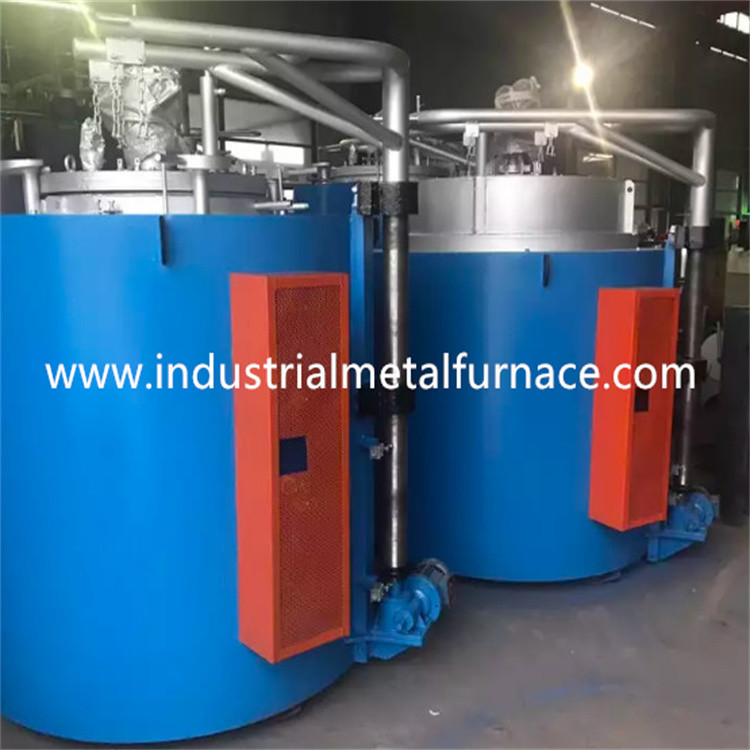

80KW 850C Elektrik Direnci Gaz Nitrürleme Fırını Otomatik Azot Potansiyel Kontrolü

Otomatik Azot Potansiyel Kontrollü Elektrik Dirençli Çukur Tipi Fırın Gaz Nitrürleme Fırını

1.Uygulama

Bu RN2-80-6 çukur tipi nitrürleme fırınları serisi (bundan sonra elektrikli fırınlar olarak anılacaktır), karbon çeliği, alaşımlı çelik, dökme demir, toz metalurji ürünleri ve diğer malzemelerin gaz yumuşak nitrürlenmesi için kullanılan periyodik elektrikli fırınlardır.Aynı zamanda, ısıl işlem fırını, karbon çeliği parçaların gazla karbürizasyonu için de kullanılır.

2.Teknik özellikler

3.Servis koşulları

3.1 İç mekan kullanımı.

3.2 Çukur tipi fırının ortam sıcaklığı –5℃-40℃ aralığındadır.

3.3 Kullanım alanındaki aylık ortalama bağıl nem %85'ten fazla değil ve aylık ortalama sıcaklık 30 ℃'den yüksek değil.

3.4 Etrafta metale ve izolasyona ciddi şekilde zarar verebilecek iletken toz, patlayıcı gaz ve aşındırıcı gaz yoktur.

3.5 Belirgin titreşim ve türbülans yok.

4.Yapı tanıtımı

Bu çukur tipi ısıl işlem fırını, fırın gövdesi, sızdırmazlık sistemi ve sıcaklık kontrol sisteminden oluşan periyodik çalışan bir fırındır.

Çukur tipi ısıl işlem fırını, fırın kabuğu, fırın astarı, ısıtma elemanları, mufla tankı, fırın kapağı, fan, fırın kapağı kaldırma mekanizması vb.

Fırın kabuğu: çelik ve çelik levhadan kaynaklı.Fırın kapağının kaldırma tertibatını monte etmek için fırın kabuğunun dışına 14# kanal çeliği kaynaklanmıştır.

Fırın astarı: Kompozit bir yapıdır.Refrakter katman, özgül ağırlığı 0.6g/cm3 olan hafif refrakter tuğlaları ve yalıtım katmanı alüminyum silikat refrakter elyafı benimser.Fırın astarının kalınlığı 300 mm'dir, bu da enerjiden etkili bir şekilde tasarruf edebilir ve tüketimi azaltabilir.

Isıtma elemanı: Beijing Shougang tarafından üretilen 0cr25al5 yüksek dirençli alaşımlı tel, spiral bir şekle sarılır ve fırın astarının tel döşeme tuğlası üzerine yerleştirilir.Isıtma iki sıcaklık kontrol bölgesine ayrılmıştır.

Mufla tankı: Kaynak ve kalıplama için 1Cr18Ni9 ısıya dayanıklı çelik, mufla tankı ve fırın kapağının sızdırmazlığı için asbestli ambalaj veya "O" tipi silikon kauçuk kullanılmaktadır.Sızdırmazlık halkasının uzun süreli kullanımını sağlamak için aşağıdan su soğutması yapın.

Fırın kapağı: Paneli 35mm A3 çelik levhadan işlenmiştir.Fırın kapağı yalıtım kutusu paslanmaz çelik ısıya dayanıklı çelik ile kaynaklanmış ve alüminyum silikat elyaf pamuk ile yalıtılmıştır.Metallerin ısıl işlemine yönelik çukur tipi fırının kapak ve mufla tankı çift sızdırmazlık ve su soğutma ile kapatılmıştır.Fırın kapağı, su soğutmalı fan, üç delikli damla enjektörü, U-şekilli basınç göstergesi, egzoz borusu vb. ile donatılmıştır. Amonyak gazı, üç delikli damlama ile mufla tankının alt kısmındaki bobine kadar uzatılır. basınç stabilizasyonu, kurutma ve solenoid valf yoluyla boru hattı.

Fan: Fırın kapağına monte edilir ve çarkı, dinamik ve statik denge testlerinden sonra monte edilen 1Cr18Ni9Ti ısıya dayanıklı çelik levha ile kaynaklı santrifüj fan kanatları kullanır.Fan ve şaft arasındaki conta, yapışık yapıyı benimser ve su soğutmasını benimser.

Çukur tipi fırın kapağı kaldırma mekanizması: Fırın kapağının kaldırılması elektrikli kurşun vidalı kaldırma mekanizması ile tamamlanır.Fırın kapağının kaldırılması gerektiğinde, motor çalıştırıldığı sürece fırın kapağı yavaşça yükselecektir.Fırın kapağının indirilmesi gerekiyorsa, indirmek için motor kılavuz vidasını açın, fırın kapağı yavaşça indirilecektir.Kaldırma şaftında iki adet limit anahtarı bulunmaktadır.Kaldırma mili yükseldiğinde, alt limit anahtarı, tehlikeli çalışmayı önlemek için elektrikli fanın güç kaynağını otomatik olarak kesecektir;Fırın kapağı yeterince kaldırıldığında, kazaları önlemek için üst limit motorun güç kaynağını otomatik olarak kesecektir.

Sıcaklık, PID silikon kontrollü doğrultucu tarafından kontrol edilir ve sıcaklık, Shanghai Guolong sıcaklık kontrolörü tarafından kontrol edilir.Büyük ve küçük güç ayarlanabilir ve üç fazlı akım dengesizliği de ayarlanabilir.Shanghai Dahua cihazı sıcaklığı kaydeder.Ayrıca sesli ve görsel alarm, otomatik akım kesme ve diğer fonksiyonlara sahip eksiksiz bir kontrol kabini seti de bulunmaktadır.
