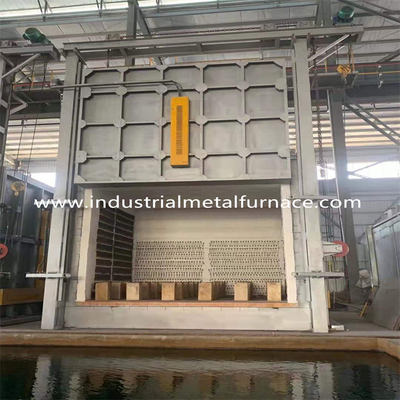

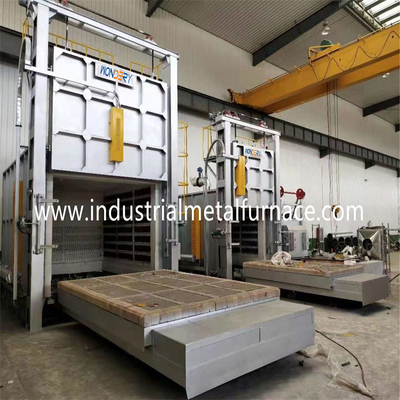

Orta Ölçekli Elektrikli Arabalı Alt Fırınlar, Isıl İşlem Fırını

1. Genel Bakış

  Bu elektrikli ısıl işlem fırını, esas olarak metal ve alaşımlı parçaların havadaki stres giderme, tavlama ve ısıtma için kullanılan bir araba alt fırınıdır.

2.Elektrikli fırının uygulanabilir çalışma koşulları

2.1 Yükseklik 1000 metreyi geçmemelidir.

2.2 Ortam sıcaklığı 5-40 ℃ aralığındadır.

2.3 Kullanım alanındaki aylık ortalama bağıl nem %90'dan fazla olmayacaktır.

2.4 Çevredeki metale ve izolasyona ciddi şekilde zarar verebilecek iletken toz, patlayıcı gaz ve aşındırıcı gaz yoktur.

2.5 Belirgin bir titreşim ve türbülans yoktur.

3. Main parametresi

3.1 nominal güç 250KW + %10

3.2 Nominal gerilim 380V, 3 fazlı, 50Hz

3.3 anma sıcaklığı 950 ℃

3.4 Kontrol bölgelerinin sayısı: 2 bölge;

3,5 etkin çalışma boyutu 3000×1600×1400mm(L,W,H);

3.6 Isıtma elemanı bağlantı yöntemi: Y;

3.7 fırın sıcaklığının homojenliği: ≤± 10 ℃

3.8 sıcaklık kontrol doğruluğu ± 2 ℃

3,9 boş fırın sıcaklık artışı ≤ 2,5 saat

3.10 boş fırın kayıp gücü ≤ %18

3.11Sıcaklık kontrol formu: tristör, PID kontrolü

3.12.tramvay hareket hızı ~ 5 ~ 6m / dak

3.13.dış fırın duvarının sıcaklık artışı ≤ 45 ℃

4. Yapısal özellikler

Elektrik dirençli boji ocağı fırını esas olarak fırın kabuğu, fırın astarı, fırın kapısı cihazı, tramvay cihazı, elektrikli ısıtma elemanları ve elektrik kontrolünden oluşur.

4.1 Araba alt fırın kabuğu, sağlam bir çerçeve yapısı oluşturmak için kesit çeliği ve çelik levha ile kaynaklanır.

4.2 Fırının astarı, çatısı ve yan tarafı tam elyaf yapısını benimser ve alüminyum silikat refrakter elyaf iğneli battaniye ile lamine edilir. Bu yapı sadece fırın gövdesinin yüksekliğini azaltmakla kalmaz, fırın alanını azaltır, enerji tüketimini azaltır, üretimi azaltır. Maliyet, aynı zamanda elektrikli fırının hizmet ömrünü de uzatır.

4.3 Elektrik dirençli boji ocağı fırın kapısı cihazı, fırın kapısı, fırın kapısı menteşe mekanizması ve fırın kapısı presleme cihazından oluşur.

Fırın kapısı kabuğu, profil çeliği ve çelik levha ile refrakter elyaf presleme modülleri ile istiflenen sağlam bir çerçeveye kaynaklanır. Fırın kapısı ile fırın kapısının uç duvarı ve arabanın ön uç yüzü arasındaki sızdırmazlık yumuşaktır. Fırında sıcak gazın taşmasını etkili bir şekilde önlemek için sızdırmazlık.

Elektrikli kaldırma cihazı, esas olarak fırın kapısı çerçevesi, fırın kapısı kaldırma kirişi, elektrikli vinç, kasnak, kasnak mili ve diğer parçalardan oluşan fırın kapısının kaldırılması için benimsenmiştir.Fırın kapısının kaldırılması ve indirilmesi, esas olarak elektrikli vincin pozitif ve negatif dönüşü ile tahrik edilir. Fırın kapısını kaldırmak için elektrikli vinç ayrıca, fırın kapısının ataletinden kaynaklanan yer değiştirmeyi etkili bir şekilde önleyebilen bir fren cihazı ile donatılmıştır. yükseldiğinde veya düştüğünde.

4.4 Tramvay kabuğu, kaynak kesitli çelikten oluşur ve içinde refrakter tuğlalarla inşa edilir.Kolayca çarpışan parçalar ve yük taşıyan parçalar, fırın kaplamasının yapısal mukavemetini artırmak için ağır refrakter tuğlalarla (duvarcılık sırasında çamurda yüksek sıcaklıkta bağlayıcı ile karıştırılarak) inşa edilir. Arabanın hareketi, çekiş yapısını benimser ve seyahat tekerlek, ray üzerinde yürümek için redüktörün şanzıman dişlisi tarafından tahrik edilir. Araba contası, özel şekilli tuğla ve elyaf pamuk arasındaki yumuşak contayı benimser.

4.5 Isıl işlem için boji ocağı fırınının alt plakası CrMnN ısıya dayanıklı çelik dökümleri kullanır, ortak sıcaklık ≤ 950 ℃.Kullanımda deformasyon, oksidasyon ve çatlama olmamasını sağlayabilir ve iş parçası üzerindeki oksidin araba üzerindeki tuğla oluğundaki elektrikli ısıtma elemanına düşmesini önleyebilir.

4.6 Elektrikli fırının ısıtma elemanı, spiral şeklinde sarılmış ve fırının her iki tarafına ve arabaya monte edilmiş demir krom alüminyum (0Cr25Al5) yüksek sıcaklığa dayanıklı direnç tellerini benimser.Isıtma elemanı, spiral dirençli tel ısıtma modunu benimser.

4.7 Elektrik kontrolü: Sıcaklık kontrol döngüsü, çift yönlü tristör güç düzenleme tetikleyicisini benimser ve sıcaklık kontrolörü, kararlı akım ve enerji tasarrufu amacına ulaşmak için Shanghai Guolong sıcaklık kontrol cihazını kullanır.Sıcaklık kontrol sistemi, iki bölge kontrolünü benimser. Her bölgedeki her fırının sıcaklık artış eğrisi, Shanghai Dahua kaydedici tarafından kaydedilir.
