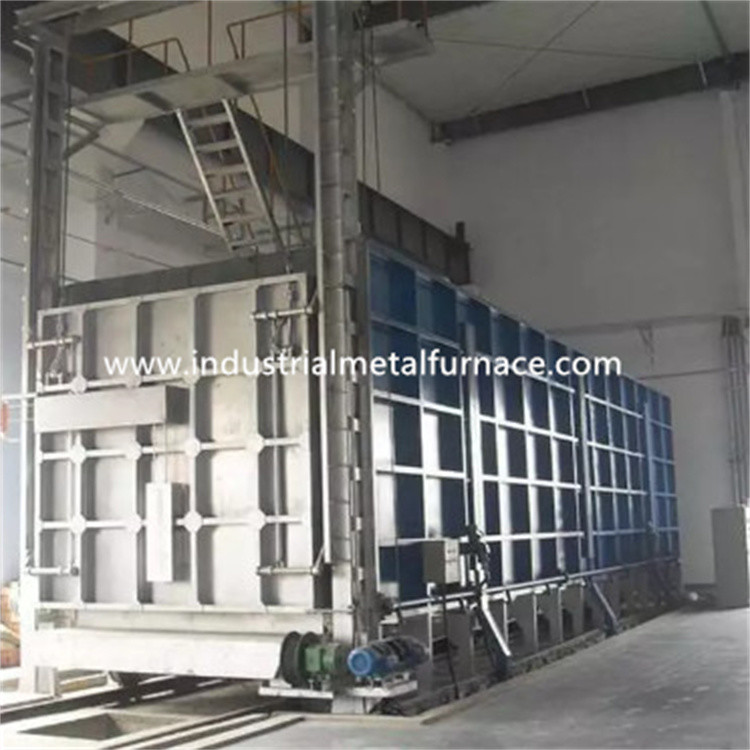

Devirme Arabası Hızlı Söndürme Arabası Ocak Arabası Alt
Isıl İşlem Fırını, Isıl İşlem Fırını
1. Avantajlar
Devirme tipi araba alt ısıl işlem makinesi, standart bir enerji tasarrufu sağlayan periyodiktir.
süper enerji tasarruflu yapıya ve %80 güç tasarrufuna sahip işletme fırını.bu
araba, çarpışma önleyici sızdırmazlık tuğlası, otomatik devirme mekanizması, otomatik sızdırmazlık kullanır
araba ve fırın kapısı ve entegre ray bağlantısı.Temel gerektirmez
kurulum.Yatay zemine yerleştirildiğinde ve sabitlendiğinde kullanılabilir.
temel pedi demiri veya genleşme vidası. Devirme arabası ısıl işlem fırını
esas olarak yüksek kromlu ve yüksek manganlı çeliğin ısıl işleminde kullanılır
dökümler, sfero döküm ve makaralar, çelik bilyalar, 45 çelik ve paslanmaz çelik parçalar.
2.Teknik parametreler:
Modeli | Anma gücü (kw) | Anma sıcaklığı (℃) | Anma gerilimi (V) | Faz numarası | Çalışma alanı boyutu (mm) | Maksimum yük (kg) | Ağırlık (kg) |
RT2-65-9 | 65 | 950 | 380 | 3 | 1100*550*450 | 1000 | 3500 |
RT2-105-9 | 150 | 950 | 380 | 3 | 1500*800*600 | 2500 | 5200 |
RT2-180-9 | 180 | 950 | 380 | 3 | 2100*1050*750 | 5000 | 9800 |
RT2-320-9 | 320 | 950 | 380 | 3 | 3000*1350*950 | 12000 | 18000 |
Not: Firma, kullanıcıların ihtiyaçlarına göre özel tasarım ve üretim sağlayabilir..
3. Isıl İşlem Fırınının Yapısı
Devirme arabası fırın kabuğu, çelik levha ve kesit çeliği ile kaynaklanır ve fırın gövdesinin tabanı, tramvay hafif rayına bağlanır.Kullanıcıların temel kurulumuna ihtiyacı yoktur, sadece düz beton zemine koymaları gerekir.
Fırın astarı, geleneksel tuğla yapılı fırına kıyasla yaklaşık %80 enerji tasarrufu sağlayan fırın astarı olarak hafif refrakter tuğla kullanır.Isı yalıtım malzemesi olarak uzun elyaf şilte, diatomit tuğla ve vermikülit tozu kullanılmaktadır.Fırın ağzı, araba yüzeyinde ağır çarpışma önleyici tuğlalar ve ağır yüksek alüminyum anti basınç tuğlası kullanır.Elektrikli fırın gövdesi ile araba arasındaki labirent refrakter duvar örgüsüne ek olarak, elektrikli fırının ısı radyasyonunu ve konveksiyon kaybını azaltmak ve fırın sıcaklığının homojenliğini iyileştirmek için kendi kendine hareket eden sızdırmazlık mekanizması da kullanılır.
Metallerin fırın ısıl işleminin ısıtma elemanı, fırın tarafına, fırın kapısına, arka duvara ve tramvay teli döşeme tuğlasına dağıtılan ve ulusal standart soket tuğlası ile sabitlenmiş, spiral şeklinde sarılmış yüksek sıcaklığa dayanıklı alaşımlı telden yapılmıştır. .
Araba, parçaları taşımak için basınca ve yüksek sıcaklığa dayanıklı bir çelik döküm fırın alt plakası ile donatılmıştır. Alt plakanın boşluğuna düşen oksit tortusu nedeniyle ısıtma elemanının hasar görmesini önlemek için.Fırın alt plakası ile fırın gövdesi arasındaki temas geçmeli tiptedir.Normal kullanımı sağlamak için, araba alt fırınının alt plakasının altındaki oksit tufalını sık sık temizlemek gerekir.Genellikle haftada bir kez temizleyin.Boşaltma sırasında, fırının alt levhasını kaldırın ve direnç teli oluğundaki oksit tortusunu basınçlı hava ile temizleyin.Oksit ölçeğinin fırın telinde kısa devreye neden olmasını önlemeye dikkat edin.
Arabalı tip ısıl işlem fırın kapısı cihazı, fırın kapısı, fırın kapısı kaldırma mekanizması ve fırın kapısı presleme cihazından oluşur.Fırın kapısının kabuğu, refrakter elyaf presleme modülleri ile istiflenmiş sağlam bir çerçeve yapısı ile profil çelik ve levha ile kaynaklanmıştır.İyi bir ısı yalıtım performansına ve hafifliğe sahip olması gerekir. Fırın kapısının kaldırma cihazı, esas olarak fırın kapısı çerçevesi, fırın kapısı kaldırma kirişi, redüktör, zincir dişlisi, transmisyon mili ve yatağından oluşan elektrikli cihazı kullanır.Fırın kapısının yukarı ve aşağı hareketi, redüktör üzerindeki pozitif ve negatif iletim tarafından tahrik edilir. Fırın kapısı kaldırma redüktörü ayrıca, kaldırma işlemi sırasında fırın kapısının yer değiştirmesini etkili bir şekilde önleyebilen bir fren cihazı ile donatılmıştır. Fırın kapı presleme cihazı, yerli gelişmiş yay presleme yapısını benimser.Fırının kaldırılması gerektiğinde, fırın kapağının kendi ağırlığı, otomatik olarak fırın kapısını kol aracılığıyla serbest bırakacak ve yatay olarak belirli bir mesafeden dışarı çıkaracak ve sonra yükselecektir.Fırın kapısı yerine alçaldığında ve fırın kapısının arabanın kasnağı üzerine bastırılması gerektiğinde, yay kuvveti, fırın kapısını kol aracılığıyla yatay olarak sıkıştırma sızdırmazlık durumuna hareket ettirecektir.Bu yapının presleme cihazı, fırın kapağındaki elyaf yüzeyi ile fırın ağzı pamuğu arasında sürtünme yapmaz ve iyi performans ve uzun hizmet ömrü özelliklerine sahiptir.
Tramvay çerçevesi kaynak profilli çelikten yapılmıştır ve rijitliği tam yük altında deformasyon olmamasını sağlar. İç kısım refrakter tuğlalarla inşa edilmiştir ve kolayca çarpışan kısımlar ve taşıyıcı kısımlar, yapısal mukavemeti arttırmak için ağır tuğlalarla inşa edilmiştir. fırın astarı.Araba, kendinden tahrikli yapıyı benimser ve redüktörün tahrik dişlisi, yürüme tekerleğini yolda yürümeye yönlendirir. Araba contası, otomatik labirent yapı contasını benimser.Araba fırına girdiğinde, kam ve silindir eğiminin etkisiyle otomatik olarak kaldırılır ve kapatılır. Araba ayrıldığında, sızdırmazlık oluğu otomatik olarak düşer ve sızdırmazlık oluğundaki sızdırmazlık kumunun sık sık eklenmesi gerekmez. Araba ayrıldığında, fırın kapısının kaldırılması ve indirilmesi elektrikle kontrol edilir, ataletin fırın gövdesine çarpmasını önleyebilen elektromanyetik fren ve fırın kapısını hafifçe açtıktan sonra kilitleme kontrolü, otomatik olarak ısıtma elemanını kesin ve aynı zamanda araba hareket mekanizmasının güç kaynağını geri yükleyin.Fırın kapısı yerine kapatıldıktan sonra, araba hareket mekanizmasının güç beslemesini otomatik olarak kesin ve aynı zamanda ısıtma elemanlarının güç beslemesini geri yükleyin.
Devrilen hidrolik mekanizma: Hidrolik güç devirme mekanizması motor, dalgıç pompa, solenoid valf ve hidrolik yağ silindirinden oluşur.Kontrol kabini elektrik düğmesi ile kontrol edilir ve rahat kullanım sağlamak için devrilme önleyici cihaz takılır.
Not: fırın astarı için enerji tasarruflu lifli pamuk seçilebilir ve enerji tasarrufu etkisi yaklaşık %60'a kadar daha belirgindir.
