Alüminyum Parçalar İçin Elektrikli Yaşlanma Araba Alt Fırın Isıl İşlem 3 Bölge

Yaşlandırma Isıl İşlem Elektrik Isısı

Alüminyum Parçalar İçin Arıtma Fırını

1. Uygulama

RT3-200-5 düşük sıcaklıkta boji ocağı ısıl işlemi

fırın esas olarak yaşlandırma ısıl işlemi ve alüminyum ürünlerin tavlanması için kullanılır.

2. Yapısal Giriş

RT3-200-5 ısıl işlem fırını esas olarak fırından oluşur.

kabuk, astar, fırın kapısı ve kapağı kaldırma mekanizması, fırın kapısı

sıkıştırma mekanizması, boji ve çekme mekanizması, ara conta

fırın gövdesi ve boji, ısıtma elemanı ve sabit cihaz, sirkülasyonlu

fan ve fırın sıcaklığı otomatik kontrol sistemi.

2.1 kürknaskabuk

Elektrikli ısıl işlem fırını üreticisi yüzey çelik yapı yapılır

10-12# seksiyonel çelik ve 4 mm çelik levhalardan.Yan sütun ve arka

sütunlar kesit çelikten yapılmıştır ve kesit çelik ile güçlendirilmiştir

diş telleri.Fırın dış duvarı 2 kat astar boya ile boyanır,

ve 2 kat kaplama boyası.Fırının kilit kısmı ısı ile boyanmıştır.

dayanıklı boya

2.2 astar

Toptan boji ocaklı fırın gövdesi, tamamen fiber bir sistemle inşa edilmiştir.

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş yüksek kaliteli standart elyaflardır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m3 ) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

Bu refrakter astar yapısı, düşük ısı iletkenliği avantajlarına sahiptir,

güçlü anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı vardır

260 mm.Silikat alüminyum fiber, maksimum 950 ℃ sıcaklığa dayanıklıdır.

Ateşe dayanıklı elyaf, Shandong, Luyang'dan yapılmıştır.

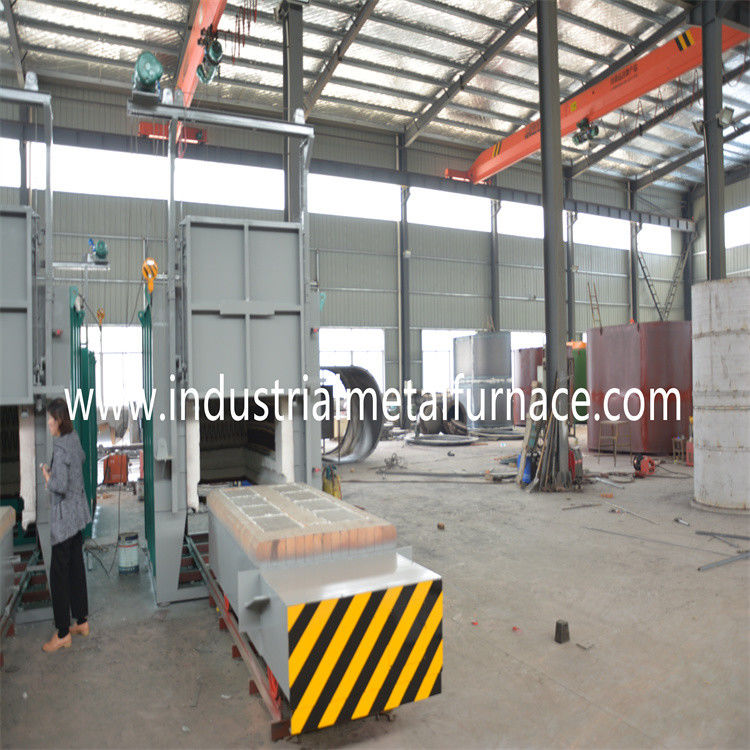

2.3 fırın kapısı ve kapı yukarı-aşağı sistemi, fırın kapısı conta mekanizması

Yüksek sıcaklıklı boji ocağı fırın kapısı tamamen elyaf astardan oluşur

ve çelik yapı kasası.Kapı çerçevesi 10 mm çelik sacdan imal edilmiştir.bu

kapı, fırındakiyle aynı yüksek kaliteli standart fiber bloklardan yapılmıştır

vücut.Fırının genel yapısı ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve

vinç tarafından aşağı doğru.Ve fırın kapısı kendi ağırlığı ile kapatılmıştır.

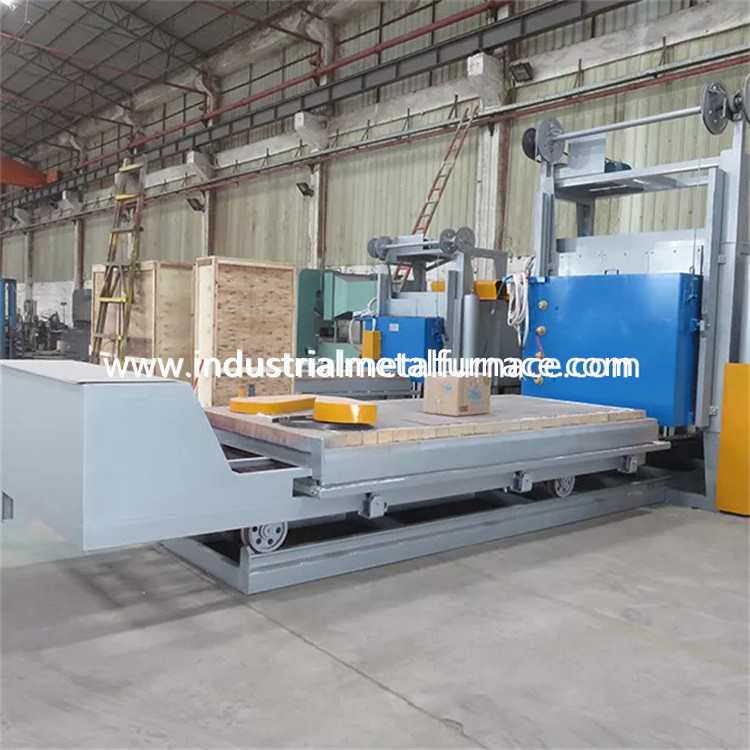

2.4 boji

Boji, boji çerçevesi, boji yüzey plakası, tekerlekler, refrakterden oluşur.

örme gövdesi, boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kiriş ve 10mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.şanzıman mili

45# çelikten imal edilmiştir ve ısıl işlem görmüştür.Şanzıman yatağı

ağırlığı taşımak için ağır tip sütun yatağı.Toplam 3 çift tekerlek vardır,

ve her tekerleğin çapı 300 mm'dir.

tuğla örme gövdesi: Boji, ağır yüksek alümina kombinasyonu ile inşa edilmiştir.

refrakter tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.etkilenen

parçalar ve ağırlık taşıma alanı özellikle ağır tip yüksek alüminyum ile örülmüştür.

Refrakter tuğlalar.Ayrıca refrakter kaplamanın genleşmesi için boş alan kalmıştır.

ısıtıldığında.

Boji sürüş mekanizması: Boji hareket mekanizması kendi kendine yürüme modunu benimser,

ve redüktör vasıtasıyla fırın ocağına girip çıkmaktadır.boji hareketi

kararlı ve güvenilirdir.

Sızdırmazlık: Sızdırmazlık, fırın tasarımında çok önemli bir bağlantıdır.Doğrudan etkiler

fırındaki sıcaklığın tekdüzeliği ve fırının hizmet ömrü.-de

aynı zamanda enerji tüketimi ve ısıl işlem kalitesi

iş parçası da büyük ölçüde etkilenir.

Fırın kapısı ile fırın gövdesi ve boji arasındaki conta daha önemlidir.

Fırın kapısı ile fırın gövdesi arasındaki conta, yay sıkıştırma yapısını benimser.

Boji ve fırın gövdesi arasındaki conta, özel şekilli tuğla ve fiber contadır.

pamuk blok.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr25AL5 dirençli spiral şekilli alaşımlı direnç şeritleri

iki yan duvara monte edilmiştir.Rezistans şeritleri özel kalıplarla üretilir,

porselen çivilerle fırın duvarına monte edilir.Ve bir porselen conta var

Kısa devreyi önlemek için fiber duvar ve direnç şeritleri arasında.3 ısıtma var

bölgeler.Tüm çıkış baraları φ16 0Cr25AL5 malzemeden imal edilmiştir.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: Yaşlanan ısıl işlem fırını, kontrol etmek için akıllı sıcaklık kontrol cihazını benimser

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık

ve bir sıcaklık kararlılığı elde edin.Sıcaklık kontrolörü şu işlevlere sahiptir:

aşırı sıcaklık alarmı ve termal çift kırılma koruması.

Metal için ısıl işlem fırını, bağlantıyı kontrol etmek için 3 sıcaklık kontrol bölgesine sahiptir.

arasındasıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir ve

bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü ampermetre ile donatılmıştır,

voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ve güvenli topraklama

miktar.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder, kapı

sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka bağlantılıdır

operasyon güvenliğini sağlamak.

2.7 Sıcak hava dolaşım sistemi:

Esas olarak fırındaki üç santrifüj fan ve hava kılavuz plakasından oluşur.Sıcaklık

Isıtma elemanı tarafından yayılan, dolaşımdaki etkili çalışma alanına eşit olarak üflenir.

rüzgar kılavuz plakasından havalandırın.Hava kılavuz plakası 1Cr18Ni9'dan yapılmıştır ve fan ve

mil 1Cr18Ni9Ti'den yapılmıştır.Rulmanların normal kullanımını sağlamak için, soğutma

yöntem hava soğutmadır.

2.8 Yönlendirme cihazı

Esas olarak, sirkülasyon fanı tarafından üretilen havayı fırında etkili bir şekilde sirküle etmektir.

Fırındaki havanın hızlı üretilmesini sağlamak için fırındaki deflektörün yönü

Üniform sıcaklık amacına ulaşmak için konveksiyon.Hava deflektörünün malzemeleri

ve çerçevenin tamamı 304 paslanmaz çelik sacdan imal edilmiştir.Hava deflektörü ve çerçevesi

yüksek sıcaklık altında hava deflektörünün serbestçe genişlemesini sağlamak için hareketli bir şekilde bağlanır ve

onarım ve bakımı kolaylaştırır.

3.Ana teknik parametreler
