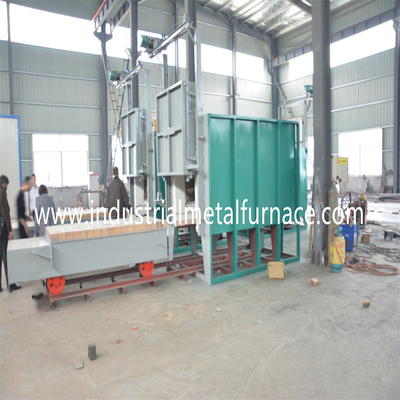

Boji Ocak Isıl İşlem Araba Alt Fırınları
Ekipman Elektrik 1 Bölge 2400×1700×1300mm
1. Şirket Tanıtımı
Firmamız profesyonel bir ısıl işlem fırını tedarikçisidir.bizde çeşitli var
örgü bant fırını, çukur tipi fırın, elektrik gibi ısıl işlem fırınları
ısıl işlem fırını, gaz yakıtlı ısıl işlem fırınları, kutu tipi direnç
fırın, çelik tel tav fırını vb. Araba alt fırınlarından bahsetmişken,
gazlı tip ve elektrik rezistanslı bojili ocaklarımız mevcuttur.Fırın
1 kapılı tip veya 2 kapılı tip olabilir.Fırın bojisi aynı zamanda devirmeli tipte de olabilir.
2.Ana teknik parametreler
| HAYIR. |
Öğe |
Teknik parametreler |
| 1 |
Anma gücü |
fırın boyutuna göre (%1-100) ayarlanabilir |
| 2 |
Güç kaynağı |
380V, 3P, 50Hz |
| 3 |
Anma sıcaklığı |
650°C |
| 4 |
Kontrol bölgesi |
1 bölge |
| 5 |
Etkili çalışma boyutu |
özelleştirilmiş |
| 6 |
Isıtma elemanı bağlantısı |
Ｙ |
| 7 |
Sıcaklık homojenliği |
±10°C |
| 8 |
Sıcaklık ölçüm doğruluğu |
±1°C |
| 9 |
Boş fırın güç tüketimi |
≤18% |
| 10 |
Sıcaklık kontrol yöntemi |
SCR, PID düzenleyici;İletişim özellikli Shimaden sıcaklık kontrol cihazı, set ve depolama süreci eğrisine sahip 10 inç dokunmatik ekran ve geçmiş verileri kaydetme ve sorgulama, indirme. |
| 11 |
fırın yüzey sıcaklığı artışı |
<35°C |
| 12 |
Isıtma elemanı |
0Cr25AL5 (kayış malzemesi) |
| 13 |
Boji ocağı plakası malzemesi |
CrMnN ısıya dayanıklı çelik, 30 mm kalınlık |
| 14 |
yükleme yöntemi |
Bojiye yüklenen ürün ve ardından boji fırına hareket eder |
| 15 |
fırın astarı |
Standart Refrakter elyaf |
| 16 |
Fırın kapısı açma yöntemi |
1Ton elektrikli vinç yukarı-aşağı, yay ile kapatılmış |
| 17 |
Boji taşıma yöntemi |
3KW sikloidal pin dişli hız düşürücü ile |
| 18 |
Duman egzoz portu |
Fırın gövdesinin arka duvarına tek parça φ219mm egzoz boruları monte edilmiştir ve açık boyut ayarlanabilir |
2.Yapısal Giriş
Boji ocağı fırını esas olarak fırından oluşur
kabuk, astar, fırın kapısı ve kapı sıkıştırma sistemi, boji ve
boji çekiş mekanizması, fırın gövdesi ile boji arasında sızdırmazlık,
ısıtma elemanı ve armatürleri, sıcaklık kontrol sistemi.
2.1 kürkgüzel vücut
Stres giderici araba alt fırın kabuğu çelik levha ile kaynaklanır,
çelik levhanın kalınlığı ≥3mm.
2.2zar
Söndürme arabasının alt fırın gövdesi tamamen fiber sistemle yapılmıştır.

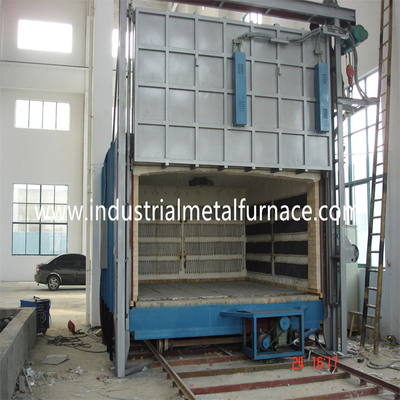

2.3fırın kapısı ve kapı yukarı-aşağı sistemi
Söndürme boji ocağı fırın kapısı tamamen fiber astar ve çelikten oluşur
yapı kasası.Kapı çerçevesi 10 mm çelik sacdan imal edilmiştir.
Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı ve aşağı doğru kaldırılır
vinç tarafından.Ve yay tarafından mühürlenir.
2.4 boji, 1 takım;
2.5 ısıtma elemanı
ısıtma elemanı: 0Cr25AL5 dirençli oluklu şekil alaşımlı direnç şeritleri
2 yan duvara monte edilmiştir.
2.6 elektrik kontrol sistemi
Sıcaklık kontrolü:Kontrol çalıştırma sistemi, büyük güçlü bir tetikleme sistemidir.
bir radyatör ile tamamlayınve bir hava soğutma sistemi.Hava anahtarı da var.
Isıtma döngüsü donatılmıştırampermetre, voltmetre, ısıtma elemanı açma-kapama ile
göstergesi, açılış kilitleme koruması,ve güvenli topraklama önlemleri.
Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder,
kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka
Operasyon güvenliğini sağlamak için bağlantılı.
