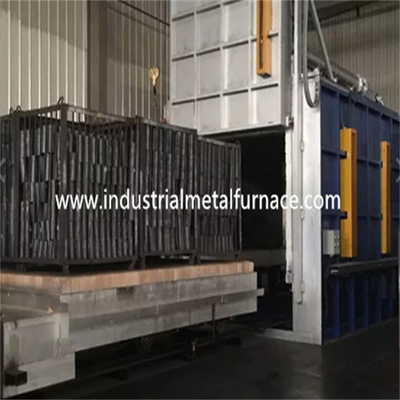

Şaftlar ve Aletler için 1400 ℃ Elektrikli Isıl İşlem Fırını Araba Alt Fırını 1500 × 800 × 800mm

1400 ℃ Elektrikli Isıl İşlem Fırını,

Şaftlar ve Aletler için Isıl İşlem Fırını

1. Uygulama

RT3-120-14 elektrikli boji ocaklı fırın esas olarak aşağıdakiler için kullanılır:

çelik yapı parçalarının ısıl işlemi, dökme çelik parçalar, mil çubuğu

parçalar, takım çeliği ürünleri vb.

2. Yapısal Giriş

RT3-120-14 araba alt fırını esas olarak fırın gövdesinden oluşur,

astar, fırın kapısı ve kapı sıkıştırma sistemi, boji, ısıtma elemanı,

ve sıcaklık kontrol sistemi.

2.1 kürknacekabuk

Metallerin ısıl işlemi için fırının çelik fırın gövdesi yapılır

6-8# kesit çelikten ve 3-14 mm çelik levhalardan.Yalıtım katmanı var

kabuğun sıcaklığını azaltmak için fırın kabuğunda asbest levhası.bu

asbest levha, sıcaklık ile alüminyum silikat elyaf pamuk ile yapıştırılır

kabuğun sıcaklığının daha az olmasını sağlamak için 1000 derecelik direnç

50℃'den fazla.

Isıl işlem fırın kapısı, vinç tarafından elektrikle yukarı ve aşağı doğru kaldırılır.

Fırın kabuğunun dış yüzeyi, çevre boyama ile işlenir.

güzelleştir.

2.2 fırın astarı

2.2.1 Isıl işlem fırınları ve ekipman astarı %75 AL'den yapılmıştır.₂Ö₃müllit

tuğla;

2.2.2 Fırın astarının maksimum sıcaklığı 1400℃'dir.

2.2.3 hava deliği oranı: %5-6;

2.2.4 termal iletkenlik: KcaL/mhc＞0.9;

2.3 Fırın gövdesi ve bojinin yalıtım sistemi

Yalıtım malzemesi, fırın astarının dışına yakındır ve aşağıdakilerden oluşur:

4 katmandan.

1^Azizkatman: mullit tuğlalar, 1400 ℃ ısı direnci;

2^ndkatman: hafif yüksek alüminyum tuğlalar, 1250 ℃ ısı direnci;

3^rdkatman: alüminyum silikat elyaf pamuk, 1100 ℃ ısı direnci;

4^incikatman: diatomit tuğla, 900℃ ısı direnci;

Fırın kabuğuna yakın olan tabaka elyaf pamuk ve asbestten yapılmıştır.

kurulu, 500-800 ℃ ısı direnci;

Tüm yalıtım katmanı 230×113×65mm ölçülerinde standart tuğladan yapılmıştır.

2.4Isıtma elemanı

2.4.1 Isıtma elemanı U30 silisyum karbür çubuktan yapılmıştır;

2.4.2 Isıtma elemanı 2 bölgeye ayrılmıştır.

2.4.3 Isıtma elemanları, fırın odasının ve bojinin her iki tarafına dağıtılır.

Fırın odası için 18 adet silisyum karbür çubuk, boji için 6 adet silisyum karbür çubuk.

2.5 kontrol kabini

2.5.1 kontrol bölgesi: 2 bölge;

2.5.2 PID otomatik ve program kontrolü;

2.5.3 aşırı sıcaklık kapatma işlevi, aşırı sıcaklık sesi kapatma alarm işlevi;

2.5.4 Elektrostatik püskürtmeli GGD kabini;

2.5.5 Changzhou Huibang GR858P sıcaklık kontrolörü;

2.6 sıcaklık ölçüm sistemi

2.6.1 termal çift, S tipi, platin-platin rodyum çekirdeklidir;

2.6.2 termal çiftin kılıfı: korundum tüp;

3. Ana Teknik Parametreler

4. Tedarik Kapsamı

5. Bileşenlerin Kökeni
