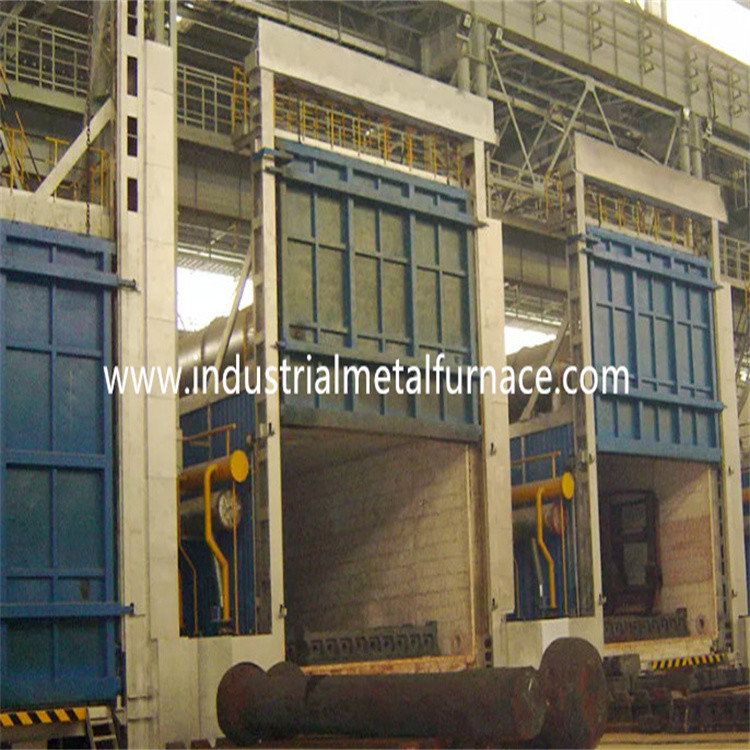

Elektrikli Isıl İşlem Araba Alt Fırını 2500 × 1300 × 1100mm 400 ℃

2500×1300×1100mm Elektrikli Arabalı Alt Ocak, Boji Ocaklı Ocak

1. Uygulama

RT3-105-6 elektrikli boji ocağı fırını esas olarak

tavlama, tavlama, yapısal çelik, dökme çelik için kullanılır,

yay çeliği, takım çeliği, alüminyum ürünler ve motorlar.

2.Yapısal Giriş

RT3-105-6 boji ocak fırını esas olarak şunlardan oluşur:

fırın gövdesi, astarı, fırın kapısı ve kapı sıkıştırma sistemi,

boji, ısıtma elemanı, sirkülasyon cihazı ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Araba alt fırın gövdesi çelik yapısı 10-12 # 'den yapılmıştır

kesit çelik ve ≥3mm çelik levhalar.Yan sütun ve arka sütunlar

seksiyonel çelikten yapılmıştır ve seksiyonel çelikle güçlendirilmiştir

diş telleri.Fırın dış duvarı 2 kat astar boya ile boyanır,

ve 2 kat kaplama boyası.Fırının kilit kısmı ısı ile boyanmıştır.

dayanıklı boya

2.2zar

Yüksek sıcaklıklı boji ocağı fırın gövdesi, tamamen fiber bir sistemle inşa edilmiştir.

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m3 ) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

Bu refrakter astar yapısı, düşük ısı iletkenliği avantajlarına sahiptir,

güçlü anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı vardır

240 mm.Silikat alüminyum fiber, maksimum 950 ℃ sıcaklığa dayanıklıdır.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Elektrikli Boji Ocağı Fırın kapısı tamamen elyaf astardan oluşur ve

çelik yapı kasası.Kapı çerçevesi 10 mm çelik sacdan imal edilmiştir.Kapı

fırın gövdesinde olduğu gibi silikat alüminyum fiber bloklardan yapılmıştır.

Fırının genel yapısı ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve

vinç tarafından aşağı doğru.Ve yay tarafından mühürlenir.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi,

ısıya dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kiriş ve 10mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.şanzıman mili

45# çelikten imal edilmiştir ve ısıl işlem görmüştür.Şanzıman yatağı

ağırlığı taşımak için ağır tip sütun yatağı.Toplam 2 çift tekerlek vardır,

ve her tekerleğin çapı 240 mm'dir.

Örme gövde: Boji, yüksek alümina refrakter kombinasyonu ile inşa edilmiştir.

tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.Örücü vücut

bojinin ısıtma elemanlarının kolay montajı için ısıtma elemanları montaj yuvası vardır

elementler.Etkilenen kısımlar ve ağırlık taşıma alanı özellikle tuğla ile örülmüştür.

ağır tip yüksek alüminyum refrakter tuğlalar.için boş alan da kalmıştır.

Isıtıldığında refrakter astar genleşmesi.

Sızdırmazlık: Fırın kapısı ile fırın gövdesi ve boji arasındaki conta daha fazladır.

önemli.Fırın kapısı ve fırın gövdesi arasındaki conta yayı benimser

sıkıştırma yapısıBoji ve fırın gövdesi arasındaki conta,

özel şekilli tuğla ve elyaf pamuk blok.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr25AL5 dirençli spiral şekilli alaşımlı direnç şeritleri

5 yan duvar, iki yan duvar, arka duvar, fırın kapısı ve bojiye monte edilir

alt.Rezistans şeritleri özel kalıplarla üretilir ve montajı yapılır.

porselen çivi ile fırın duvarında.Arada porselen conta vardır.

kısa devreyi önlemek için fiber duvar ve direnç şeritleri.1 ısıtma var

alan.Tüm çıkış baraları φ16 0Cr25AL5 malzemeden imal edilmiştir.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, akıllı sıcaklık kontrol cihazını benimser.

ideal PID'yi hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklığı kontrol edin

parametre ve bir sıcaklık stabilitesi elde edin.Sıcaklık kontrol cihazı vardır

aşırı sıcaklık alarmı ve termal çift kırılma koruması fonksiyonları.

Fırın, arasındaki bağlantıyı kontrol etmek için 1 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketleri.Her bölge bir aşırı sıcaklık ile ayarlanır

alarm.Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.bu

güç, zaman orantılı düzenleme tarzında düzenlenir.

Kontrol çalıştırma sistemi, büyük bir güçle tetiklenen bir sistemdir.

radyatör ve hava soğutma sistemi.Hava anahtarı da var.ısıtma döngüsü

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açma ile donatılmıştır

kilitleme koruması ve güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder,

kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka

Operasyon güvenliğini sağlamak için bağlantılı.

2.7 Sıcak hava dolaşım sistemi:

Esas olarak fırın içindeki iki santrifüj fan ve bir hava kılavuz plakasından oluşur.

Isıtma elemanı tarafından yayılan ısı, etkili çalışmaya eşit olarak üflenir.

Rüzgar kılavuz plakası boyunca dolaşan fan tarafından alan.Hava kılavuz plakası yapılır

1Cr18Ni9 ve fan ve şaft 1Cr18Ni9Ti'den yapılmıştır.sağlamak için

Rulmanların normal kullanımı, soğutma yöntemi hava soğutmasıdır.

Kılavuz cihaz: esas olarak fırında dolaşan fan tarafından üretilen havayı dolaştırır

kılavuz levhanın yönü boyunca fırında havayı etkili bir şekilde yapmak için etkili bir şekilde

Fırın, sıcaklık hedefine ulaşmak için hızlı konveksiyon üretir.

tekdüzelikRüzgar kılavuz plakası ve çerçevesinin malzemeleri 304'ten yapılmıştır.

paslanmaz çelik levha.Hava kılavuz plakası ve çerçeve bir şekilde bağlanmıştır.

hava kılavuz plakasının yüksek sıcaklıkta serbest genleşmesini sağlamak için hareketli yol,

ve tamir ve bakım için uygundur.

3.Ana teknik parametreler
