2000×900×600mm Isıl İşlem Arabası Alt Ocak Su Verme Fırını Elektrikli Boji Ocağı

2000×900×600mm ElektrikselAraba Alt FırınıAraba OcağısöndürmeFırın

1. Uygulama

RT3-100-12 elektrikli boji ocağı fırını esas olarak kullanılır

su verme, yapısal çelik, dökme çelik, yay çeliği ve takım çeliği için.

2. Yapısal Giriş

RT3-100-12 boji ocak fırını esas olarak fırın gövdesinden oluşur,

kaplama, fırın kapısı ve kapı sıkıştırma sistemi, boji, rezistans,

sirkülasyon cihazı ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Toptan araba bottm fırın gövdesi çelik yapısı 8-12 # 'den yapılmıştır

kesit çelik ve ≥4mm çelik levhalar.Yan sütun ve arka sütunlar

seksiyonel çelikten yapılmış ve seksiyonel çelik çaprazlarla güçlendirilmiştir.

Fırının dış duvarı 2 kat astar ve 2 kat boyanmaktadır.

kaplama boyası katmanları.Fırının kilit kısmı ısıya dayanıklı boyalıdır.

boyamak.

2.2zar

Isıl işlem fırını arabası tamamen fiber sistemle inşa edilmiştir.Astar

Kullanılan malzeme, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.alüminyum

lifler bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi: ≥230Kg/m3 ) ve sonra

yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenmiştir.Bu refrakter kaplama

yapı, düşük ısı iletkenliği, güçlü anti-şok kapasitesi avantajlarına sahiptir,

ve erozyon önleyici.Astarın toplam kalınlığı 350 mm'dir.silikat alüminyum

fiber maksimum 1260 ℃ sıcaklığa dayanıklıdır.

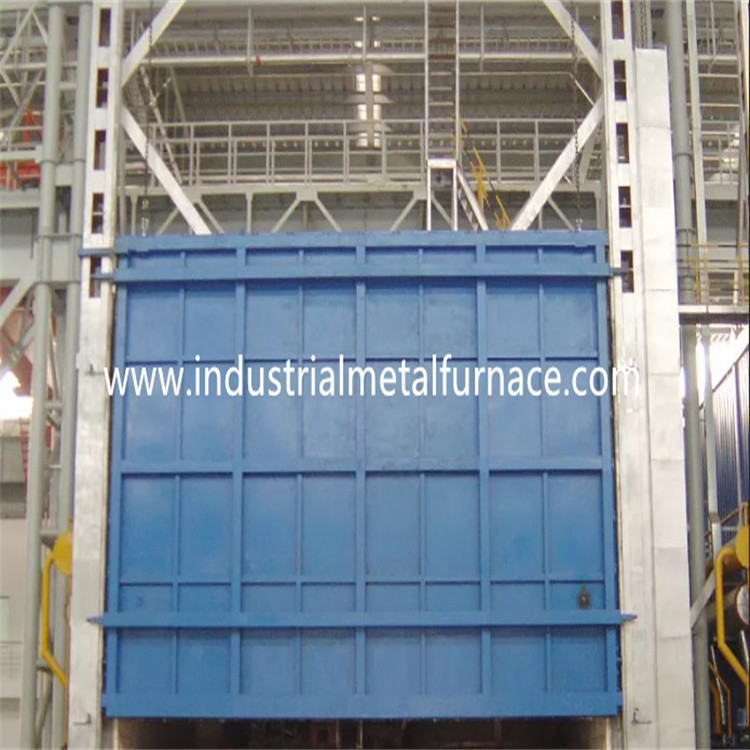

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Yüksek sıcaklık arabası tipi fırın kapısı, tamamen elyaf astardan oluşur ve

çelik yapı kasası.Kapı çerçevesi 12 mm çelik sacdan imal edilmiştir.kapı

fırın gövdesi için olduğu gibi silikat alüminyum fiber bloklarla inşa edilmiştir.bu

fırının genel yapısı ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı ve aşağı doğru kaldırılır

vinç tarafından.Ve yay tarafından mühürlenir.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi, ısı

dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kiriş ve 12 mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili

45# çelikten yapılmış ve ısıl işlem görmüştür.Şanzıman yatağı ağırdır

ağırlığı taşımak için sütun yatağı yazın.Toplam 6 tekerlek vardır ve her biri

tekerlek çapı 240 mm'dir.

tuğla örme gövdesi: Boji, yüksek alümina refrakter tuğlaların bir kombinasyonu ile inşa edilmiştir,

hafif refrakter tuğlalar ve ısı koruma tuğlaları.Bojinin örme gövdesi

ısıtma elemanlarının kolay montajı için ısıtma elemanları montaj yuvasına sahiptir.

Darbe alan kısımlar ve ağırlık taşıyan bölge özellikle ağır tip tuğla ile örülmüştür.

yüksek alüminyum refrakter tuğlalar.Ayrıca refrakter astar için boş alan kalmıştır.

ısıtıldığında genişleme.

Boji aynası Ni7N, 30mm ile dökülmüştür.Maksimum sıcaklık ≤1200 ℃.sahip

deforme ve çatlama olmadan uzun süreli kullanım.

Sızdırmazlık: Fırın kapısı ile fırın gövdesi ve boji arasındaki conta daha önemlidir.

Fırın kapısı ile fırın gövdesi arasındaki conta, yay sıkıştırma yapısını benimser.

Boji ve fırın gövdesi arasındaki conta, özel şekilli tuğla ve fiber contadır.

pamuk blok.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr27AL7Mo2 dirençli spiral şekilli alaşımlı direnç şeritleri

5 yan duvar, iki yan duvar, arka duvar, fırın kapısı ve boji tabanına monte edilir.

Rezistans şeritleri özel kalıplarla üretilmekte ve

porselen çivi ile fırın duvarı.Ve fiber cidar arasında porselen conta bulunmaktadır.

ve kısa devreyi önlemek için direnç şeritleri.1 ısıtma bölgesi vardır.Tüm çıkışlar

baralar φ16 0Cr27AL7Mo malzemeden imal edilmiştir.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, kontrol etmek için akıllı sıcaklık kontrol cihazını benimser

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık

ve bir sıcaklık kararlılığı elde edin.Sıcaklık kontrolörü şu işlevlere sahiptir:

aşırı sıcaklık alarmı ve termal çift kırılma koruması.

Fırın, fırınlar arasındaki bağlantıyı kontrol etmek için 1 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.

Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.Güç düzenlenir

zaman orantılı düzenleme tarzında.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir ve

bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü aşağıdakilerle donatılmıştır:

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması,

ve güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder,

kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka

Operasyon güvenliğini sağlamak için bağlantılı.

3.Ana teknik parametreler

4. Tedarik Kapsamı
