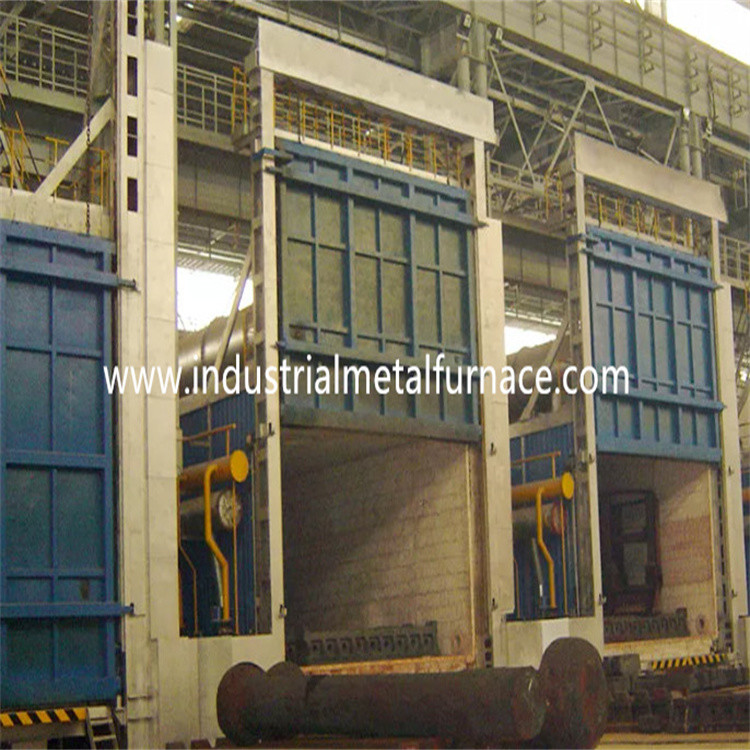

1. Uygulama

RT3-65-6 elektrikli boji ocağı fırını esas olarak kullanılır

yapısal çelik, döküm çelik, yay çeliği tavlama işlemi için,

takım çeliği ve karbon çeliği.

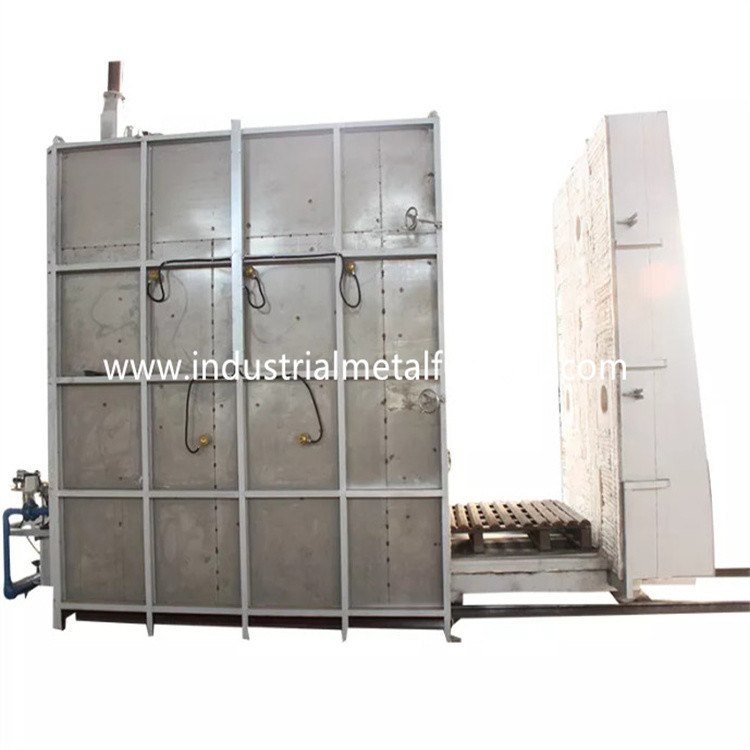

2.Yapısal Giriş

RT3-65-6 boji ocak fırını esas olarak fırın gövdesinden oluşur,

kaplama, fırın kapısı ve kapı sıkıştırma sistemi, boji, rezistans,

sirkülasyon cihazı ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Boji ocak fırını üreticisinin gövdesi çelik yapıdan yapılmıştır

10-12# kesitli çelik ve ≥3mm çelik levhalar.Yan sütun ve arka

sütunlar kesit çelikten yapılmıştır ve kesit çelik ile güçlendirilmiştir

diş telleri.Fırın dış duvarı 2 kat astar boya ile boyanır,

ve 2 kat kaplama boyası.Fırının kilit kısmı ısı ile boyanmıştır.

dayanıklı boya

2.2zar

Satılık boji ocak fırını tamamen fiber sistemle inşa edilmiştir.Astar

Kullanılan malzeme, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.alüminyum

lifler bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi: ≥230Kg/m3 ) ve

daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.Bu refrakter kaplama

yapı, düşük ısı iletkenliği, güçlü anti-şok kapasitesi avantajlarına sahiptir,

ve erozyon önleyici.Astarın toplam kalınlığı 240 mm'dir.silikat alüminyum

fiber maksimum 950 ℃ sıcaklığa dayanıklıdır.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Araba alt fırın fiyat kapısı, tamamen elyaf astar ve çelik yapıdan oluşur.

kasa.Kapı çerçevesi 10 mm çelik sacdan imal edilmiştir.Kapı silikat ile inşa edilmiştir

fırın gövdesi ile aynı alüminyum fiber bloklar.genel yapısı

fırın ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı ve aşağı doğru kaldırılır

vinç tarafından.Ve yay tarafından mühürlenir.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi, ısı

dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 12# kiriş ve 10mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili

45# çelikten yapılmış ve ısıl işlem görmüştür.Şanzıman yatağı ağırdır

ağırlığı taşımak için sütun yatağı yazın.Toplam 2 çift tekerlek vardır ve

her tekerleğin çapı 240 mm'dir.

tuğla örme gövdesi: Boji, yüksek alümina refrakter tuğlaların bir kombinasyonu ile inşa edilmiştir,

hafif refrakter tuğlalar ve ısı koruma tuğlaları.Bojinin örme gövdesi

ısıtma elemanlarının kolay montajı için ısıtma elemanları montaj yuvasına sahiptir.bu

darbe alan kısımlar ve yük taşıma alanı özellikle ağır tip yüksek tuğlalarla örülmüştür.

alüminyum refrakter tuğlalar.Ayrıca refrakter kaplamanın genleşmesi için boş alan kalmıştır.

ısıtıldığında.

Fırın alt sacı toplam kalınlığı 30mm olan CrMnN malzemeden imal edilmiştir.

Alt plaka maksimum 950 ℃ sıcaklığa dayanıklıdır.

Sızdırmazlık: Fırın kapısı ile fırın gövdesi ve boji arasındaki conta daha önemlidir.

Fırın kapısı ile fırın gövdesi arasındaki conta, yay sıkıştırma yapısını benimser.

Boji ve fırın gövdesi arasındaki conta, özel şekilli tuğla ve fiber contadır.

pamuk blok.

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr25AL5 dirençli spiral şekilli alaşımlı direnç şeritleri

5 yan duvara, iki yan duvara, arka duvara, fırın kapısına ve boji tabanına monte edilmiştir.

Rezistans şeritleri özel kalıplarla üretilmekte ve

porselen çivi ile fırın duvarı.Ve fiber cidar arasında porselen conta bulunmaktadır.

ve kısa devreyi önlemek için direnç şeritleri.1 ısıtma bölgesi vardır.Tüm çıkışlar

baralar φ16 0Cr25AL5 malzemeden imal edilmiştir.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, kontrol etmek için akıllı sıcaklık kontrol cihazını benimser

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık

ve bir sıcaklık kararlılığı elde edin.Sıcaklık kontrolörü şu işlevlere sahiptir:

aşırı sıcaklık alarmı ve termal çift kırılma koruması.

Toptan araba bottm fırını, kontrol etmek için 1 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketleri arasındaki bağlantı.Her bölge ile ayarlanır

aşırı sıcaklık alarmı.Isıtma döngüsü, çift yönlü SCR'yi benimser ve

tetik kontrolü.Güç, zaman orantılı düzenleme biçiminde düzenlenir.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir.

ve bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü donatılmıştır

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ile,

ve güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder,

kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka

Operasyon güvenliğini sağlamak için bağlantılı.

2.7 Sıcak hava dolaşım sistemi:

Esas olarak fırın içindeki iki eksenel akış fanından oluşur.tarafından yayılan ısı

ısıtma elemanı, sirkülasyon fanı tarafından etkili çalışma alanına eşit şekilde üflenir

rüzgar kılavuz plakası aracılığıyla.Hava kılavuz plakası 1Cr18Ni9'dan yapılmıştır ve fan

ve mil 1Cr18Ni9Ti'den yapılmıştır.Rulmanların normal kullanımını sağlamak için,

soğutma yöntemi hava soğutmadır.

3.Ana teknik parametreler
