1250 ℃ Elektrikli Araba Alt Fırın 3000 × 1000 × 1000mm Bağımsız Sıcaklık Kontrolü

3000×1000×1000mm Elektrikli Arabalı Alt Ocak

1. Uygulama

RT₂-220-9 elektrikli boji ocağı fırını esas olarak kullanılır

çelik yapı parçalarının ısıl işlemi, dökme çelik parçalar, mil çubuğu

parçalar, takım çeliği ürünleri vb.

2. Yapısal Giriş

RT₂-220-9 boji ocak fırını esas olarak fırın gövdesinden oluşur,

kaplama, fırın kapısı ve kapı kaldırma sistemi, fırın kapısı presleme ve sızdırmazlık

mekanizma, boji, ısıtma elemanı ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Araba alt fırın üreticisi gövde çelik yapısı 8-10 # 'dan yapılmıştır

kesit çelik ve ≥4mm çelik levhalar.Yan sütun ve arka sütunlar yapılır

seksiyonel çelikten ve seksiyonel çelik çaprazlarla güçlendirilmiştir.dış

fırın duvarı 2 kat astar, 2 kat kaplama boyası ile boyanır.

Fırının kilit kısmı ısıya dayanıklı boya ile boyanmıştır.fırın nedeniyle

yüksek çalışma sıcaklığında çalışır, fırın gövdesinin yüzey plakası yapılır

parça parça kaynaklı 14mm kalınlığında levha.

2.2zar

Araba alt fırın fiyat gövdesi, tamamen fiber bir sistemle inşa edilmiştir.Astar malzemesi

yuvarlak çelik parçalarla sabitlenmiş yüksek kaliteli zirkonyum refrakter elyaf kullanılır.alüminyum

lifler bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi: ≥230Kg/m³) ve daha sonra

yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenmiştir.Bu refrakter astar yapısı

düşük ısı iletkenliği, güçlü anti-şok kapasitesi ve anti-erozyon avantajlarına sahiptir.

Astarın toplam kalınlığı 350 mm'dir.Silikat alüminyum fiber maksimum dirence sahiptir.

1350 ℃ sıcaklık.Yuvarlak çelik sabitleme parçalarının malzemesi 321 paslanmaz çeliktir.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Toptan boji ocağı fırın kapısı, tamamen elyaf kaplama ve çelik yapıdan oluşur

kasa.Kapı çerçevesi 14 mm kalınlığında çelik sacdan yapılmıştır.Kapı silikat ile inşa edilmiştir

fırın gövdesi ile aynı alüminyum fiber bloklar.genel yapısı

fırın ısıtıldığında şeklini korur.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı ve aşağı doğru kaldırılır

vinç tarafından.Ve elektrikli itme çubuğu ile kapatılmıştır.

Fırın kapı yapısı:Kapının ana malzemesi 14mm çelik sacdan imal edilmiş olup,

Sadece kapının genel sağlamlığını ve sağlamlığını sağlayamayan 10 # çelik kaynak,

aynı zamanda kapıyı hafifletir ve kapının ağırlığını azaltır.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövde, ısıya dayanıklı malzemeden oluşmaktadır.

boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kirişten ve 20 mm kalınlığında ısıya dayanıklıdır

dökme çelik levhalar.Boji tam yükte uzun süre deforme olmadan çalışabilir.

tekerlek: Tekerlekler ZG55# çelik dökümden yapılmıştır.Şanzıman mili yapılır

45 # çelikten ve ısıl işlem görmüş.Şanzıman yatağı ağır tip sütundur

ağırlığı taşımak için yatak.Toplam 3 çift tekerlek vardır ve her tekerlek

çap 300mm.Boji motorludur.Ve sürüş motoru bir frenleme ile donatılmıştır

Başlatma ve durdurma hareketindeki ataleti azaltmak için hız azaltma cihazı.Var

Bojinin aşırı hareket etmesini önlemek için 2 limit anahtarı.

tuğla örme gövdesi: Boji, yüksek alümina refrakter tuğlaların ağır bir kombinasyonu ile inşa edilmiştir.

hafif refrakter tuğlalar ve ısı koruma tuğlaları.Bojinin örme gövdesi,

ısıtma elemanlarının kolay montajı için ısıtma elemanları montaj yuvası.etkilenen

parçalar ve ağırlık taşıma alanı özellikle ağır tip yüksek alüminyum ile örülmüştür.

Refrakter tuğlalar.Ayrıca ısıtıldığında refrakter astarın genleşmesi için boş alan kalır.

silisyum karbürboji yüz plakası: toplam kalınlık 35mm, maksimum çalışma sıcaklığı≤1300℃.

Kısa devre oluşturacak şekilde ısıtma elemanları yuvasına terazinin düşmesini önleyebilir.

boji hareket mekanizması: Boji kendi kendine hareket etme yöntemine sahiptir.Redüksiyon dişli tahrikleri

boji tekerleğini hareket ettirin.Boji hareketi düzgün ve stabildir.

Fırın kapısı, fırın gövdesi ve boji arasında sızdırmazlık: Fırın kapısı arası conta

ve fırın gövdesi elektrikli itme çubuğundan geçer.Boji ile gövde arasındaki sızdırmazlık

fırın gövdesi özel şekil tuğlaları ve elyaf pamuk bloğundan geçer.

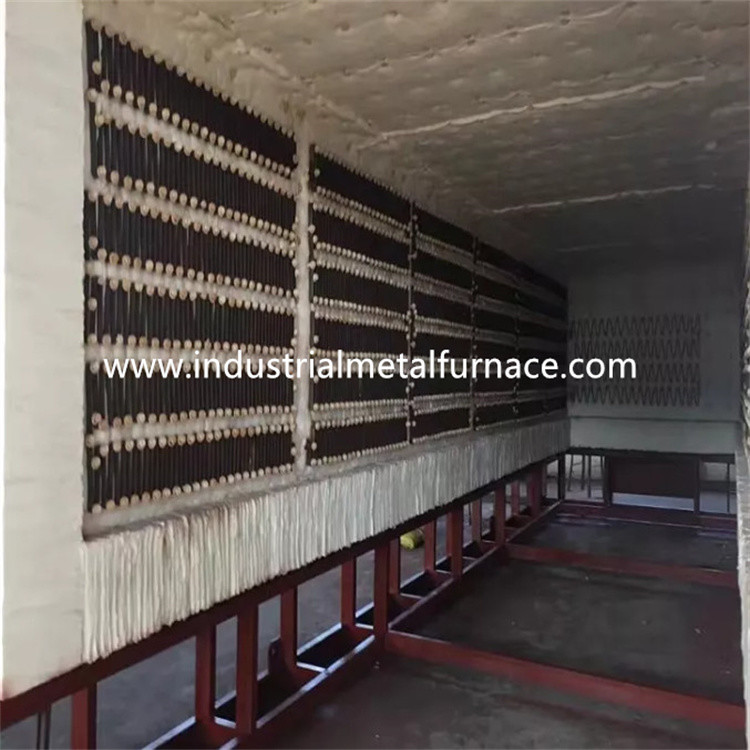

2.5 ısıtma elemanı

ısıtma elemanı: Yüksek kaliteli yüksek dirençli alaşım HYE şeritleri 2 yan duvara monte edilmiştir.

Rezistans şeritleri özel kalıplarla üretilerek fırına montajı yapılır.

porselen çivi ile duvar.Ve fiber cidar ile rezistans arasında porselen conta bulunmaktadır.

Kısa devreyi önlemek için şeritler.2 ısıtma bölgesi vardır.Tüm çıkış iletken çubukları yapılır

φ16 0Cr25AL5 malzemeden.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, kontrol etmek için Shimaden akıllı sıcaklık kontrol cihazını benimser

ideal PID parametresini hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklık ve

bir sıcaklık kararlılığı elde edin.Sıcaklık kontrol cihazı aşırı sıcaklık fonksiyonlarına sahiptir

alarm ve termal çift kırılma koruması.

Fırın, fırınlar arasındaki bağlantıyı kontrol etmek için 2 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketler.Her bölge bir aşırı sıcaklık alarmı ile ayarlanmıştır.

Isıtma döngüsü, çift yönlü SCR ve tetik kontrolünü benimser.güç

zaman orantılı düzenleme şeklinde düzenlenmiştir.

Kontrol çalıştırma sistemi, bir radyatör ile tamamlanmış büyük güçlü bir tetikleme sistemidir.

ve bir hava soğutma sistemi.Hava anahtarı da var.Isıtma döngüsü aşağıdakilerle donatılmıştır:

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açık kilitleme koruması ve

güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapının yukarı-aşağı hareketini kontrol eder, kapı

sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler mutlaka bağlantılıdır

operasyon güvenliğini sağlamak.

3.Ana teknik parametreler
