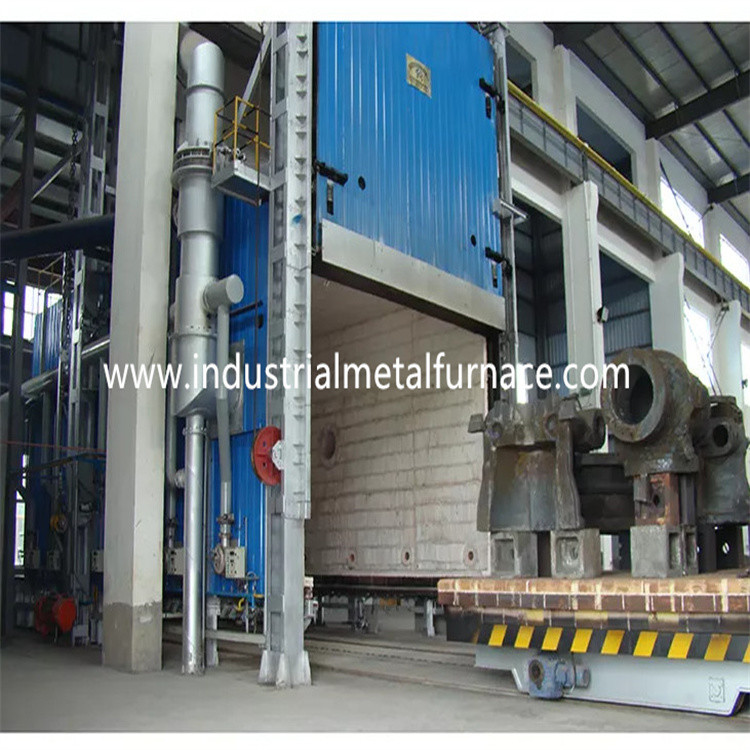

Isıl İşlem Elektrikli Boji Ocağı Araba Alt Fırın 13000×2500×2000mm

Isıl İşlem Elektrikli Boji Ocağı Araba Alt Fırın 13000×2500×2000mm

1. Uygulama

RT2 serisi elektrikli boji ocağı fırını esas olarak

ısıtma, dekontaminasyon ve boruların temizlenmesi.

2. Yapısal Giriş

Boji ocağı fırını esas olarak fırın gövdesi, astar,

fırın kapısı ve kapı sıkıştırma sistemi, boji, rezistans,

sirkülasyon cihazı ve sıcaklık kontrol sistemi.

2.1 kürkgüzel vücut

Boji ocağı fırın gövdesi çelik yapısı 10-14 # 'den yapılmıştır

kesit çelik ve ≥4mm çelik levhalar.Yan sütun ve arka sütunlar

seksiyonel çelikten yapılmıştır ve seksiyonel çelikle güçlendirilmiştir

diş telleri.Fırının dış duvarı 2 kat boya ile boyanmıştır.

astar ve 2 kat kaplama boyası.Fırının en önemli kısmı

ısıya dayanıklı boya ile boyanmıştır.

2.2zar

Toptan boji ocaklı fırın gövdesi, tamamen fiber bir sistemle inşa edilmiştir.

Kullanılan astar malzemesi, yuvarlak çelik parçalarla sabitlenmiş kaliteli alüminyum elyaftır.

Alüminyum fiberler, bloklar halinde önceden sıkıştırılır (sıkıştırma yerçekimi:

≥230Kg/m3 ) ve daha sonra yuvarlak paslanmaz çelik parçalar ile fırın gövdesine sabitlenir.

Bu refrakter astar yapısı, düşük ısı iletkenliği avantajlarına sahiptir,

güçlü anti-şok kapasitesi ve anti-erozyon.Astarın toplam kalınlığı vardır

240 mm.Silikat alüminyum fiber, maksimum 1000 ℃ sıcaklığa dayanıklıdır.

2.3fırın kapısı ve kapı yukarı-aşağı sistemi

Araba alt fırın fiyat kapısı, tamamen elyaf astar ve çelikten oluşur

yapı kasası.Kapı çerçevesi 10mm çelik sacdan ve 12mm'den yapılmıştır.

kesit çelik.Kapı aynı silikat alüminyum fiber bloklarla inşa edilmiştir.

fırın gövdesi için olduğu gibi.Fırının genel yapısı korunur

Isıtıldığında şekli.

Kapının sürüş yöntemi:Fırın kapısı elektrikli olarak yukarı kaldırılır ve

vinç tarafından aşağı doğru.Ve yay tarafından mühürlenir.

2.4 boji

Boji, boji çerçevesi, tekerlekler, refrakter örme gövdesi,

ısıya dayanıklı boji yüz plakası, ısıtma elemanları ve boji tahrik mekanizması.

boji yapısı: boji çerçevesi 14# kiriş ve 10mm çelik levhalardan yapılmıştır.

Boji tam yükte uzun süre deforme olmadan çalışabilir.

teker: Tekerlekler ZG55# çelik dökümden yapılmıştır.İletim

Mil 45# çelikten yapılmıştır ve ısıl işlem görmüştür.şanzıman yatağı

ağırlığı taşımak için ağır tip direk yatağıdır.toplam 6 tane var

tekerlek çiftleri ve her tekerleğin çapı 300 mm'dir.Bir çift sürüş

tekerlekler ve beş çift tahrikli tekerlek.

tuğla örme gövdesi: Boji, yüksek alümina kombinasyonu ile inşa edilmiştir.

refrakter tuğlalar, hafif refrakter tuğlalar ve ısı koruma tuğlaları.bu

Bojinin örme gövdesi, kolay kullanım için ısıtma elemanları montaj yuvasına sahiptir.

ısıtma elemanlarının montajı.Etkilenen parçalar ve ağırlık taşıma

alanlar özellikle ağır tip yüksek alüminyum refrakter tuğlalarla örülmektedir.

Ayrıca ısıtıldığında refrakter astarın genleşmesi için boş alan kalır.

Fırın kapısının sızdırmazlık yöntemi: Fiber sızdırmazlık bloğu,

fırın kapısı ve fırın astarı.Fırın kapısı kapanırken, üzerindeki silindir

fırın kapısının her iki tarafı ray boyunca aşağı inecektir.Ve rampa var

fırın kapısının sıkıca kapatıldığından emin olmak için altta.açısı

rampa vida ile ayarlanabilir.(lütfen aşağıdaki 3 resme bakın)

2.5 ısıtma elemanı

ısıtma elemanı: 0Cr27AL7Mo2 direnci spiral şekilli alaşım direnci

şeritler 5 yan duvara, iki yan duvara, arka duvara, fırın kapısına ve

boji tabanı.Rezistans şeritleri özel kalıplarla üretilir ve

fırın duvarına porselen çivi ile monte edilir.Ve bir porselen var

kısa devreyi önlemek için fiber duvar ile direnç şeritleri arasında conta.

6 ısıtma bölgesi vardır.Tüm çıkış iletken çubukları φ16'dan yapılmıştır

0Cr27AL7Mo2 malzemesi.

2.6 elektrik kontrol sistemi

Sıcaklık kontrolü: fırın, Shanghai Guolong akıllı sıcaklığını benimser

Hesaplamak için kendi kendini ayarlama işlevine sahip sıcaklığı kontrol etmek için kontrolör

ideal PID parametresi ve bir sıcaklık kararlılığı elde edin.Sıcaklık

kontrolör, aşırı sıcaklık alarmı ve termal çift kırılma işlevlerine sahiptir

koruma.

Araba alt fırın tasarımı, kontrol için 6 sıcaklık kontrol bölgesine sahiptir.

sıcaklık ve motor hareketleri arasındaki bağlantı.Her bölge

aşırı sıcaklık alarmı ile ayarlayın.Isıtma döngüsü çift yönü benimser

SCR ve tetik kontrolü.Güç, zaman orantılı düzenlemede düzenlenir

biçim.

Kontrol çalıştırma sistemi, büyük bir güçle tetiklenen bir sistemdir.

radyatör ve hava soğutma sistemi.Hava anahtarı da var.ısıtma döngüsü

ampermetre, voltmetre, ısıtma elemanı açma-kapama göstergesi, güç açma ile donatılmıştır

kilitleme koruması ve güvenli topraklama önlemleri.

Hareket kontrolü: Kontrol sistemi esas olarak kapıyı yukarı-aşağı kontrol eder.

hareket, kapı sıkıştırma ve kapı içeri-dışarı hareketi.Ayrıca hareketler

operasyon güvenliğini sağlamak için mutlaka bağlantılıdır.

3.Ana teknik parametreler
