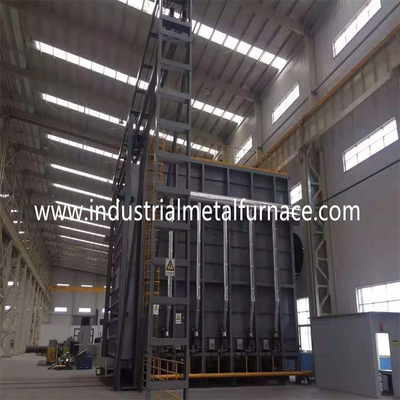

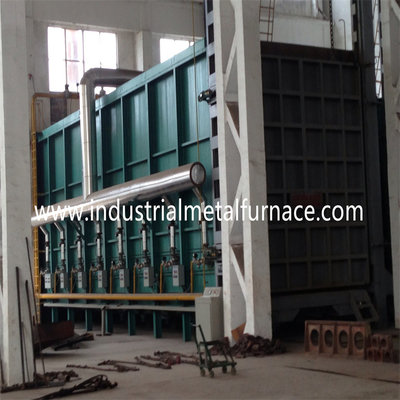

Yüksek Manganez Gazı Yakıtlı Çelik Isıl İşlem Fırını Araba Alt Fırın 7200 × 2200 × 1800mm

 Yüksek Manganez Gazı Yakıtlı Çelik Isıl İşlem Fırını Araba Alt Fırın 7200 × 2200 × 1800mm

1. Uygulama

Gaz yakıtlı boji ocağı ısıl işlem fırını esas olarak ısıl işlem için kullanılır.

metal parçaların işlenmesi.

2.Yapısal Tanıtım

2.1 kürkgüzel vücut

Metalin ısıl işlemi için boji ocak fırınının gövdesi,

12# -18# kanal çeliği ve 4-14 mm çelik levhalar.Yan sütun ve arka

sütunlar kesit çelikten yapılmıştır ve kesit çelik ile güçlendirilmiştir

diş telleri.Fırın dış duvarı 2 kat astar boya ile boyanır,

ve 2 kat kaplama boyası.Fırının anahtar kısmı boya ile boyanmıştır.

ısıya dayanıklı boya.

2.2zar

Astar malzemesi 1100 ℃ 1360 tipi yüksek alüminyum refrakter elyaftır.

sıkıştırılmış blokBu refrakter kaplama yapısı, düşük

ısı iletkenliği, güçlü anti-şok kapasitesi ve anti-erozyon.Alüminyum

350mm kalınlığında silikat fiber sıkıştırma bloğu olarak tasarlanmıştır.

yüksek sıcaklık refrakter tabakası.

Fırın astarının toplam kalınlığı 325 mm'dir.Astar benimser

kompozit büyük modül yapısı ve paslanmaz çelik yuvarlak çelik sabitleme teknolojisi.

Yüksek sıcaklık bölümündeki astar, alüminyum silikat elyafını benimser

sıkıştırma bloğu, kalınlık 300 mm'dir.

2.3 boji

Araba alt fırın tasarımı, ısı koruma malzemesinden oluşur,

boji çerçevesi ve hareketli mekanizma.Refrakter tabaka 3 alt tabakaya ayrılır,

yani, 1. üst yüksek alümina tuğla tabakası ve her iki hafif kil tuğla ile 2. ve 3. tabaka.

Boji çerçevesi 20# I-çelik kiriş ve 20# I-çelik kirişten yapılmıştır.Kenarlar

boji 20# kanal çeliğinden yapılmıştır.Boji 10 adet ile donatılmıştır

tekerlekler.Her tekerlek çapı 350 mm'dir.

Araba alt fırın fiyatı, motor redüktör dişli tahrik mekanizması tarafından yönlendirilir.

Bojinin hareket hızı 6-8m/dk'dır.

2.4 Sızdırmazlık Sistemi

arasındaki sızdırmazlık

boji ocağı fırın kapısı ve fırın gövdesi, kapalı olana basmak için elektrikli itme çubuğunu kullanır.

fırın kapısı çerçevesinde ve arabanın uç yüzünde fırın kapısı.

2.5 fırın kapısı

Fırın kapısı, tamamen elyaf kaplama ve çelik yapı kabuğundan oluşur.

2.6 yakma sistemi

Yakma sistemi Krom teknolojisi yüksek devirli brülörlerden oluşmaktadır.

yanma kontrol sistemi, gaz valfi, solenoid valf, brülör kontrol kutusu vb.

brülör otomatik ateşleme, alev algılama ve alev çıkış alarmı işlevlerine sahiptir.

Brülör kontrolörü, sıcaklık kontrolörünün kontrol sinyalini alır ve

ısı yükü gereksinimine göre brülörün büyük/küçük yangın durumunu kontrol eder

böylece sıcaklık ayarı gerçekleşir.

2.6.1 hava sistemi

Hava boru sistemi, yüksek basınçlı santrifüj fan, otomatik

ayar valfi, manometre ve borular.Hava hacmi gazla eşleşecek

hacim ve hava fazlalığı oranı 1,20'den düşüktür.

2.6.2 gaz besleme sistemi

Genel gaz besleme borusu bir basınç düzenleme cihazı ile donatılmıştır

(bir filtre ile donatılmış), bir alçak basınç şalteri ve bir manometre.Hatır için

Emniyet için genel gaz borusunda bir hızlı kesme vanası vardır.

2.6.3 boşaltma sistemi

Isıl işlem fırını basıncı kontrol edilir

optimum durumda (arabanın yüzeyi hafif pozitif basınçta).Bu işte

zaman, egzoz gazı sadece bunu sağlayamayan dinamik bir denge durumundadır.

fırın gazı taşmaz, aynı zamanda fırının dışındaki soğuk havanın da dışarı çıkmasını sağlar.

enerji tasarrufu sağlamak ve verimliliği en üst düzeye çıkarmak için fırına emilmez

fırının.

2.6.5 Isı değişimi ve baca sistemi

Fırının arkasına bir baca yerleştirilir ve ısı eşanjörü ile gerçekleştirilir.

(ulusal standart GB3486-83'e göre).Baca evin dışına çıkıyor

fabrika binası.

2.6.6arıza tespit ve alarm sistemi

Isıl işlem fırını eksiksiz bir arıza tespiti, alarm, teşhis ve güvenlik korumasına sahiptir.

sistem.Kontrol kabininde bir alarm lambası vardır.

2.7 kontrol sistemi

kontrol sistemi aşağıdaki parçalara sahiptir: Ⅰ.Yanma kontrol sistemi;Ⅱ.Elektriksel

güç kontrol sistemi;Ⅲ.sıcaklık kontrol sistemi.

C) sıcaklık kontrol ve kayıt sistemi

Sistem sıcaklık ayarı, kontrol ve dijital gösterge fonksiyonlarına sahiptir.

Ayrıca aşırı sıcaklık durumlarında sesli ve görsel alarm bulunmaktadır.

Sıcaklık kontrol bölgesi düzenlemesi

A: sıcaklık kontrol sistemi

B: enstrüman sıcaklık kontrolü

3.Ana teknik parametreler
