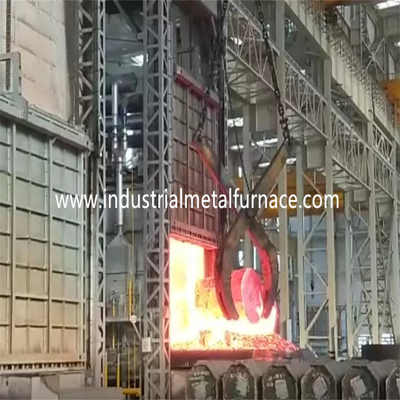

6 Bölgeli Tav Arabası Alt Ocak Boji Ocaklı Ocak 6500×2300×2000mm Gaz Yakıtlı

6500×2300×2000mm Gazlı Araba Alt Fırını

Boji Ocak Tavlama Fırını

1. Uygulama

Gaz yakıtlı boji ocağı fırını esas olarak ısıl işlem için kullanılır.

metal parçalar.

2.Yapısal Tanıtım

2.1 kürkgüzel vücut

Araba alt fırın gövdesi çelik yapısı 12-18 # 'den yapılmıştır

U çelik ve 4-14 mm çelik levhalar.Yan sütun ve arka sütunlar

seksiyonel çelikten yapılmış ve seksiyonel çelik çaprazlarla güçlendirilmiştir.

Fırının dış duvarı 2 kat astar ve 2 kat boyanmaktadır.

kaplama boyası katmanları.Fırının kilit kısmı ısı ile boyanmıştır.

dayanıklı boyaFırın kapı kenarı 14 mm ısıya dayanıklı malzemeden imal edilmiştir.

birkaç parça çelik döküm malzeme.

2.2zar

Astar malzemesi 1260 tipi 1000 ℃ yüksek saflıkta refrakter elyaftır.

sıkıştırılmış blokBu refrakter kaplama yapısı aşağıdaki avantajlara sahiptir:

düşük ısı iletkenliği, güçlü anti-şok kapasitesi ve anti-erozyon

300 mm kalınlığında alüminyum silikat fiber sıkıştırma bloğu

yüksek sıcaklık refrakter tabakası olarak tasarlanmıştır.

2.3 boji

Araba alt fırın üreticisi, ısı korumasından oluşur

malzeme, boji çerçevesi ve hareket mekanizması.Refrakter tabaka bölünmüştür

3 alt katmana, yani 1. üst yüksek alümina tuğla katmanı ve 2. ve 3.

her iki hafif kil tuğla ile katman.

Boji çerçevesi 20# U çeliğinden ve 20# I çeliğinden yapılmıştır.kenarları

boji 20mm I-çelikten yapılmıştır.Boji 10 adet ile donatılmıştır

tekerlekler.Her tekerlek çapı 300 mm'dir.

Isı koruma malzemesi 3 katmana ayrılmıştır, üst katman

yüksek alümina tuğlalar ve 2. ve 3. katmanların her ikisi de hafif kil tuğlalardır.

Arabalı tip ısıl işlem fırını motor redüktör dişlisi ile tahrik edilmektedir.

sürüş mekanizması.Bojinin hareket hızı 6-8m/dk'dır.

2.4 Sızdırmazlık Sistemi

Fırın kapısı ile fırın gövdesi arasındaki sızdırmazlık,

elektrikli itme çubuğu.Boji ile gerçek duvar arasındaki sızdırmazlık

yay mekanizması.Boji ocağın içinde hareket ettiğinde, boji

ısı kaybını önlemek için arka duvarla sıkıca temas eder.

Boji tarafı sızdırmazlık yöntemi

2.5 fırın kapısı

Söndürme kapısı için boji ocağı fırını tamamen elyaf astardan oluşur

ve çelik yapı kabuğu.Kapı sıkıştırılmış silikat alüminyumdan yapılmıştır

fırın gövdesi için olanla aynı fiber bloklar.Kabuk bir kaynaktır

kesit çelik ve çelik levhalardan yapı.Fırın kapağı alt kısmı

20mm RQTSi5 ısıya dayanıklı döküm malzemeden imal edilmiştir.fırın kapısı

basit, pratik, güvenilir ve uygun bakım özelliğine sahiptir.

Fırın kapısı boji üzerine sabitlenmiştir.

Yumuşak temaslı sızdırmazlık yapısı, fırın kapısı ve

fırın astarı.Fırın kapısının etrafındaki fiber sızdırmazlık bloğu dışarı çıkar

fırın kapısının iç kaplaması.Fırın kapı çerçevesi donatılmıştır

kalın çelik levha ile.Fırın kapısı kapatıldığında, elektrikli itme

çubuk fırın kapısını sıkıştırmak için kullanılır.Bu şekilde, sızdırmazlık elyafı

Sızdırmazlık için çelik levha ile tam teması engelleyin.Fırın kapısı ne zaman

açılır ve kapanır, fırın kapısı ile çelik levha arasındaki boşluk

Fırın kapısı çerçevesinin 100 mm olması, fırının sabit hareketini sağlar.

fırın kapısı.

2.6 yakma sistemi

Yakma sistemi AGS 125HB yüksek devirli brülörlerden oluşmaktadır.

orantılı yanma kontrol sistemi, gaz valfi, solenoid valf, brülör

kontrol kutusu vb. Brülör otomatik ateşleme, alev fonksiyonlarına sahiptir.

algılama ve alev çıkışı alarmı.Brülör kontrolörü kontrolü alır

sıcaklık kontrol cihazının sinyali ve büyük/küçük yangın durumunu kontrol eder

Isı yükü gereksinimine göre brülörün ayarlanması, böylece

sıcaklık gerçekleşir.

A) Brülör ayar fonksiyonuna sahiptir ve ayar oranı 1:10'dur ve

hava verimliliği 1-5'tir.Brülör, sıcaklık homojenliğini karşılayabilir

ısıl işlem süreci ve hava-gaz oranını etkin bir şekilde kontrol eder, böylece

yakıt tüketimi azalır.

B) Fırın çalışırken, yakma sistemi otomatik olarak kesebilir.

güç durumunda elektrikli gaz vanasını ve genel emniyet vanasını kapatın

alarm sistemi tarafından tespit edilen arıza.Güç kaynağı geri geldiğinde,

işçinin emniyet valfini açması ve ateşleme programını yeniden başlatması gerekiyor

temizleme işlevi onaylandıktan sonra.

Brülör, alternatif sağlayan bir oransal kontrol ünitesi ile ayarlanmıştır.

büyük ve küçük yangınların yanması, yangın alarmı ve yeniden ateşleme.Brülör

kontrol kutusu hem manuel hem de kendi kendine çalışma modlarına sahiptir.işçi olabilir

fırının önünde veya kontrol kabininde çalıştırın.

C) Brülörden önceki boru solenoid valf ile donatılmıştır ve manuel

gaz ayar valfi.Valf sistemi ideal bir gaz/hava beslemesi gerçekleştirebilir

oran, böylece hava fazlalığı verimli 1.1'den düşük olur.

2.6.1 hava sistemi

Hava boru sistemi, yüksek basınçlı santrifüj fan, otomatik

ayar valfi, manometre ve borular.Hava hacmi,

gaz hacmi ve hava fazlalığı oranı 1,20'den düşüktür.

2.6.2 gaz besleme sistemi

Genel gaz besleme borusu bir basınç düzenleme cihazı ile donatılmıştır

(bir filtre ile donatılmış), bir alçak basınç şalteri ve bir manometre.İçin

güvenlik adına, genel gaz borusunda bir hızlı kesme vanası vardır.

2.6.3 boşaltma sistemi

Tavlama için boji ocağı fırını doğrudan duman tahliye yöntemini alır.

Duman doğrudan baca borusundan atmosfere atılır.bu

duman, emisyondan önceki ısı değişimi ile ısı değişimini gerçekleştirir.

atmosfer.

2.6.4 Ocak basınç kontrol sistemi

Fırında çalışma tablası üzerindeki basınç (+15 Pa)'da tutulmaktadır.

sıcaklığın homojenliği ve termal verimliliği için çok faydalıdır

fırın.Fırındaki basınç çok yüksek olduğunda, fırındaki sıcak hava

fırın ağzından ve diğer açık yerlerden kaçarak,

baca gazının kaçmasından kaynaklanan ısı kaybı;çünkü yüksek sıcaklık

fırın içindeki baca gazı fırın dışına kaçar, kapıyı etkiler,

genel olarak ilgili olan fırının yan contası ve brülörü doğrudan

fırının hizmet ömrü;Fırındaki basınç çok düşük olduğunda, büyük

fırının dışındaki soğuk hava da fırının içine emilecektir.

Ocak dışı baca gazının ısı kaybı artar.Alçak basınç

fırın, fırının dışındaki soğuk havanın fırına difüzyonuna neden olur,

ve oksijen içeren maddelerin girmesi nedeniyle ikincil yanma oluşur.

fırın sıcaklığının homojenliği üzerinde olumsuz etkileri olan soğuk hava,

iş parçasının oksidasyonu ve fırının ısıl verimi.Öyleyse,

Fırın basıncını kontrol etmek için etkili teknik önlemler alınmalıdır.

tam otomatik kontrol ile.Yöntemimiz fırın basıncını kontrol etmektir.

Basınç alma cihazı, basınçtan oluşan bir sistem kullanarak etkili bir şekilde

verici, akıllı alet vb.Fırın basıncı kontrol edilir.

optimum durumda (arabanın yüzeyi hafif pozitif basınçta).

Şu anda, egzoz gazı dinamik bir denge durumundadır ve bu sadece olamaz

fırın gazının taşmadığından emin olun, aynı zamanda soğuk havanın

fırının dışında enerji tasarrufu sağlamak için fırına emilmez ve

Fırının verimliliğini en üst düzeye çıkarın.

2.6.5 Isı değişimi ve baca sistemi

Fırının arkasına bir baca yerleştirilir ve ısı eşanjörü ile gerçekleştirilir.

(ulusal standart GB3486-83'e göre).Baca evin dışına çıkıyor

fabrika binası.Soğuk hava, ön ısıtma için ısı eşanjörü ile değiştirilir.

Isıyı iyileştirmek için brülöre girmeden önce yanmayı destekleyen hava

fırının verimliliği.

Eşanjörler ve baca gazı egzoz boruları içten izolasyon ile izole edilmiştir.

(fiber dökülebilir malzemeler kullanarak) ısı eşanjörlerinin ve bacaların hizmet ömrünü sağlamak için.

2.6.6arıza tespit ve alarm sistemi

Stres giderici araba alt fırını tam bir arıza tespiti, alarm,

teşhis ve güvenlik koruma sistemi.Kontrol kabininde bir alarm lambası vardır.

3.Ana teknik parametreler
